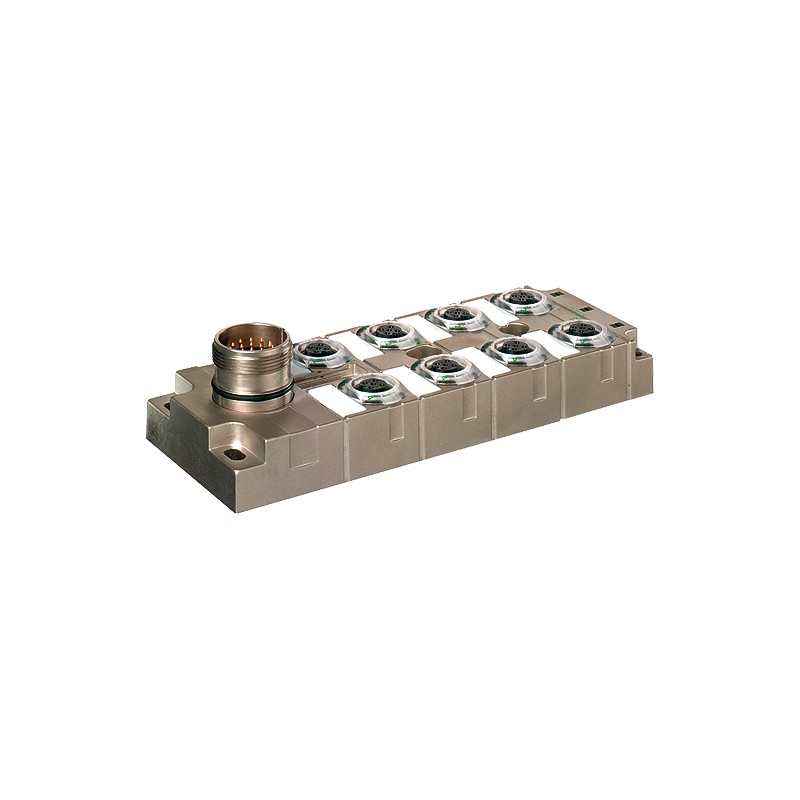

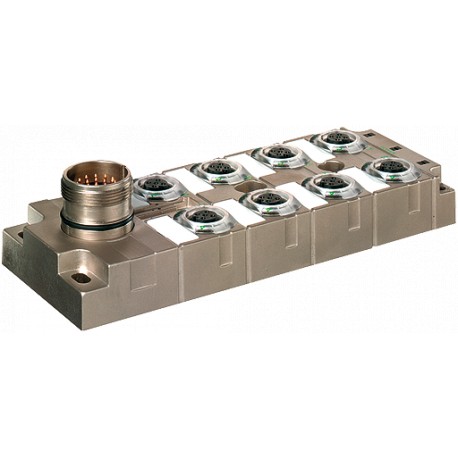

27539 MURRELEKTRONIK MVP-METALL, 8XM12, 5POLE, M23 19POL. CON.
27539
MURRELEKTRONIK
MVP-METALL, 8XM12, 5POLE, M23 19POL. CON.
Sistemas de distribuição passiva
Produto novo em sua embalagem original com todas as garantias e certificações de MURRELEKTRONIK
Best sellers
▲Mais informação
▲| Artigo Nº | 27539 |
| Peso: | 0.45 kg |
Conector M23
19 polos usados
Corrente operacional: 2 A por M12 (fêmea)
| PIN 1 | (+) |
|---|---|
| PIN 2 | Porta 1...7: (NA)/(S2); Porta 8: diagnóstico |
| PIN 3 | (-) |
| PIN 4 | (NO)/(S1) |
| PIN 5 | (Terra) |
| Display LED | LED (verde): Alimentação / LED (âmbar): (S1/S2)/LED (vermelho): Falha |
| Corrente operacional (contato 3) | max. 2 A (desligamento 2.3...2.7 A) |
|---|---|
| Tensão operacional | 24 V DC (EN 61131-2) |
| Consumo de corrente | max. 35 mA |
| Corrente total | max. 10 A |
| Capacitância da Carga | max. 1 470 µF |
| Saída de diagnóstico | ativado alto, max. carga 25 mA, M23 - PINO 18 |
| Unidade proteção | Curto-circuito, sobrecarga (comutação PNP) |
| Tensão de alimentação máxima exigida portas | min. 20 A |
| Tipo de conexão | Rosca M12 × 1 mm |
| Proteção | IP65, IP67, IP68 quando conectado e rosqueado (EN 60529) |
| Caixa | Fundido de zinco, niquelado fosco |
| Faixa de temperatura | -20...+60 °C |
|---|---|
| Dimensões A × L × P | 145×55×21 mm |
| Descrição funcional | A corrente total de todas as portas M12 são monitoradas através do 0 V (pino 3), e são desligadas em caso de sobre corrente ou curto-circuito (resete automático). Tensão de operação permanece a mesma. Em caso de fallha, o sinal de DIAGNÓSTICO para o CLP ( |
|---|
| Classificação fiscal | 85369010 |
|---|---|
| EAN | 4048879063531 |
| eClass | 27279219 |
| País de origem | CZ |
| Quantidade por embalagem | 1 |
