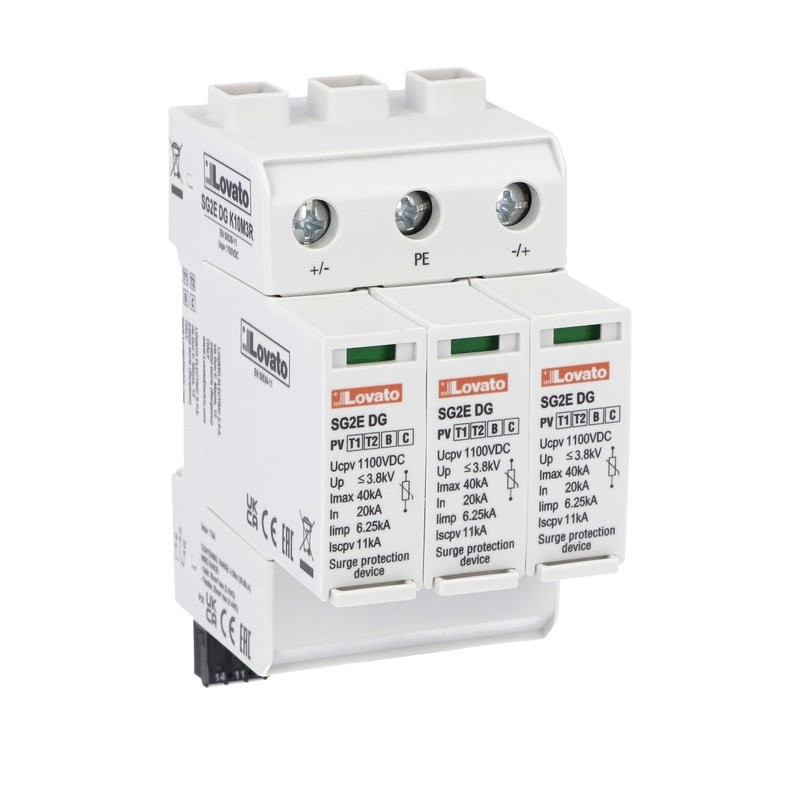

SG2EDGK10M3R LOVATO PROT SURGE. DISPOSITIVO TIPO 2 1100VDC+RC (E)
SG2EDGK10M3R
LOVATO ELECTRIC
PROT SURGE. DISPOSITIVO TIPO 2 1100VDC+RC (E)
DISPOSITIVO DE PROTEÇÃO CONTRA SURTO TIPO 1.2 PARA APLICAÇÕES FOTOVOLTAICAS COM CARTUCHO PLUG-IN, ISCPV CURTO-CIRCUITO ATUAL 11KA, +, -, PE. COM CONTATO REMOTO
DISPOSITIVO DE PROTEÇÃO CONTRA SURTOS TIPO 2 PARA APLICAÇÕES FOTOVOLTAICAS COM CARTUCHO REMOVÍVEL, ISCPV 1000A, +, -, PE CORRENTE DE CURTO-CIRCUITO. COM CONTATO REMOTO
Aterramento, proteção contra raios e sobretensões > Descarregador de sobretensões para fonte de energia/alimentação
Surge protection devices - LOVATO ELECTRIC.
Produto novo em sua embalagem original com todas as garantias e certificações de LOVATO ELECTRIC
Best sellers
▲Mais informação
▲| Código de ordem | SG2EDGK10M3R |
| Peso [g] | 480 |
| Unidades de embalagem | 1 |
| Quantidade de pedidos de várias embalagens | 1 |
| Dimensões de embalagem [mm] | |
| Volume [cm3] | |
| Código de barras [EAN13] | 8013975242667 |
| Código HS | 85365080 |
EAC
IEC/EN/BS 50539-11
| Designação do produto | Dispositivo de proteção contra surtos (SPD) | |||
| Designação do tipo do produto | SG2E | |||
| Tipo de tensão operacional | Dc | |||
| aplicação | Linhas de energia DC | |||
| Número de módulos DIN | 3 | |||
| Saída de relé | Sim | |||
| SPD de acordo com EN50539-11 | Sim | |||
| Características elétricas | ||||
| Tensão operacional nominal DC | VDC | 1100 | ||
| Máxima tensão contínua Ucpv | V | 1100 | ||
| IEC Máxima de descarga atual Imax 8/20 (L-N/N-PE) | Ka | 40 | ||
| Corrente de descarga nominal da CEI (IEC) em 20/8 (L-N/N-PE) | Ka | 20 | ||
| Nível de proteção de tensão do IEC Up (L-N/N-PE) | Kv | <3,8 | ||
| Tempo de tropeço ta (L-N/N-PE) | Ns | <25 | ||
| Proteção contra isolamento térmico | SIM | |||
| Fusível de proteção de backup (IEC) com Isc >100A | Classe/A | Não é necessário | ||
| Corrente máxima de curto-circuito Iscpv | Ka | 11 | ||
| Indicador de status - operação / fim da vida útil | Indicação frontal/contato Aux | |||
| Condições ambientais | ||||
| Temperatura de operação | ||||
| Min | C | -40 | ||
| Max | C | +85 | ||
| Altitude máxima | m | 2000 | ||
| Características mecânicas | ||||
| Fixação | Trilho de jantar | |||
| Seção de condutores Flexível max (IEC) | mm2 | 25 | ||
| Seção condutor rígido max (IEC) | mm2 | 35 | ||
| peso | G | 454 | ||
| Saída de relé para indicação de status remoto | ||||
| Tipo de contato | CO | |||
| Corrente nominal en | ||||
| AC 250V | Para | 1 | ||
| 12V DC | Para | 0.5 | ||
| 24V DC | Para | 0.5 | ||
| Classificação ETIM | ||||
| ETIM 8.0 | EC000941 - Dispositivo de proteção contra surtos para sistemas de alimentação | |||
| Característica | Valor |
|---|---|
| Resistência a curto-circuito (Isccr) (EF012627) | 11 kA |
| Corrente de choque de descarga máxima (8/20) (EF012274) | 40 kA |
| Secção flexível do condutor máx. (fio fino) (EF008828) | 25 mm² |
| Secção do condutor rígido máx. (mono/multi filamento) (EF008827) | 35 mm² |
| Tensão fotovoltaica máx. (EF008795) | 1100 V |
| Máxima tensão DC contínua (EF004777) | 1100 V |
| Tensão nominal DC (EF004221) | 1100 V |
| Corrente de descarga nominal (8/20) (EF004214) | 6.25 kA |
| Tensão máxima contínua AC (EF004198) | 1100 V |
| Nível de proteção de tensão (EF003525) | 3.8 kV |
| Número de condutores (Sem aterramento) (EF001148) | 2 |
| Sem correntes de fuga (EF016002) | Não |
| Proteção contra curto-circuitos integrada (EF016000) | Não |
| Esquema de ligação TN-C-S (EF009933) | Não |
| Configuração de outro esquema de ligação (EF009932) | Não |
| Esquema de ligação TT (EF009931) | Não |
| Esquema de ligação TN-S (EF009930) | Não |
| Esquema de ligação TN-C (EF009929) | Não |
| Esquema de ligação TN (EF009928) | Não |
| Esquema de ligação TI (EF009927) | Não |
| Esquema de ligação DC (EF009926) | Sim |
| Fusível de backup integrado (EF008797) | Não |
| Ensaio de categoria tipo 2 (EF004230) | Sim |
| Com contato de sinalização remota (EF000422) | Sim |
| Grau de proteção (IP) (EF005474) | IP20 |
| Sinalização no nível do dispositivo (EF004241) | Ótico |
| Tamanho do fusível (EF002566) | 3 espaços modulares |
| Método de montagem (EF000003) | Perfil DIN 35 mm |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOGUE LOVATO EN.pdf | 99 Mbytes |
|
