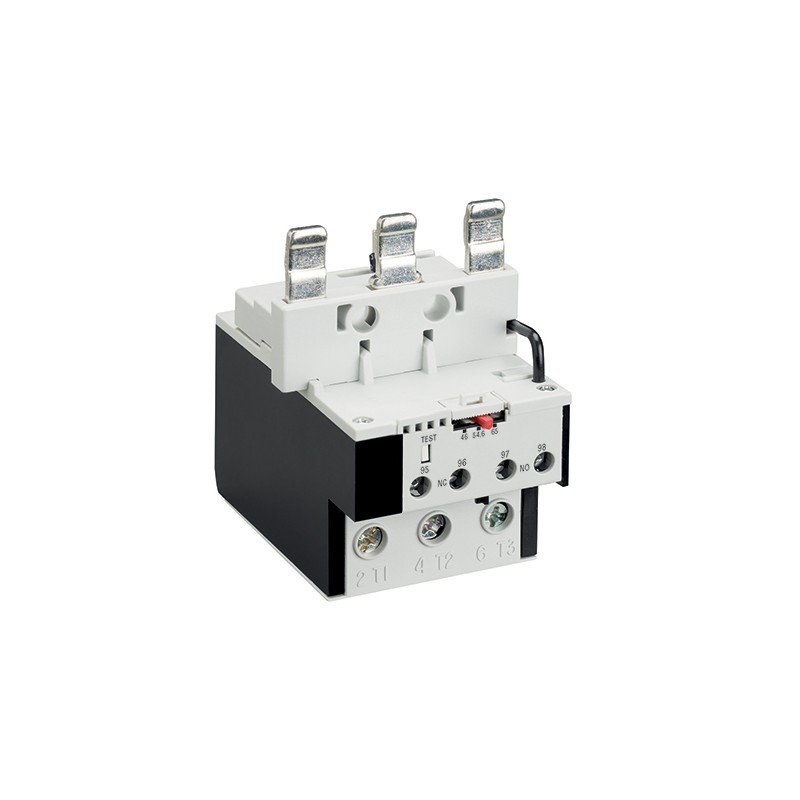

LOVATO ELECTRIC RFNA110110 RFNA110110 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

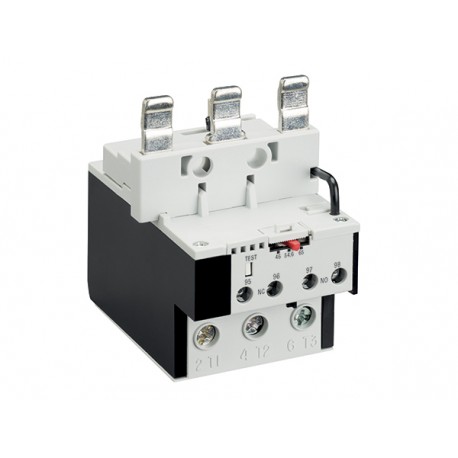

RFNA110110 LOVATO ÉSIMO. OL REL.90-110A BF95-150 AUT SEM PS

Referência: RFNA110110

Fabricante: LOVATO ELECTRIC

Descrição:

ÉSIMO. OL REL.90-110A BF95-150 AUT SEM PS
RELÉ DE PROTEÇÃO DO MOTOR, FALHA SENSÍVEL NÃO-FASE/ NÃO-FASE. TRÊS POLOS (TRIFÁSIS), RESET AUTOMÁTICO. MONTAGEM DIRETA EM CONTATORES BF95 - BF150, 90...110A
RELÉ DE PROTEÇÃO DO MOTOR, NÃO SENSÍVEL A FALHA DE FASE, REINICIALIZAÇÃO AUTOMÁTICA. MONTAGEM DIRETA EM CONTATORES BF95... BF150, 90...110A

Categorias:

  • Aparelhos elétricos de baixa tensão > Relé de sobrecarga térmica
  • LOVATO ELECTRIC > Motor protection relays - LOVATO ELECTRIC.

Produto novo em sua embalagem original com todas as garantias e certificações de LOVATO ELECTRIC

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Solicite um orçamento e verificaremos a disponibilidade das unidades. Caso não estejam disponíveis, um dos nossos técnicos procurará uma solução alternativa.

JÁ VISTOS

MAIS INFORMAÇÃO

Código de ordemRFNA110110
Peso [g]
Unidades de embalagem1
Quantidade de pedidos de várias embalagens1
Dimensões de embalagem [mm]097X065X090
Volume [cm3]567.45
Código de barras [EAN13]8013975239698
Código HS85364900
Dimensões
Esquemas elétricos
Aprovações:
Culus
conformidade:
IEC/EN 60947-1
IEC/EN 60947-4-1
UL508
CSA C22.2 No 14
Designação do produtoRFNA110
Designação do tipo do produtoRelé de proteção do motor
Características gerais
Número de postesNr.3
Categoria de supervoltagemIii
Grau de poluição3
Grau IP dianteiroIP20
Tipo de liberaçãoTermal
Fusível de proteção
gG (IEC)Para200
aM (IEC)Para125
K5 (UL)Para350
Detecção de falha de faseNão
Modo de redefiniçãoAutomático
Características do circuito de energia
Tensão de isolamento nominal Ui IEC/ENV690
Impulso nominal suportar tensão UimpKv8
Tensão operacional nominalV690
Frequência operacional
MinHz0
MaxHz400
Atual operacional Ie
Min atual operacionalPara90
Corrente operacional máximaPara110
Aula de tropeços10A
Botão de testeSim
Indicador de viagemSim
Terminais
tipoGrampo de jugo
parafusoM5
Larguramilímetro9
ferramentaPhillips 2
Torque de aperto para terminais
MinNm3.9
MaxNm3.9
MinIbin2.88
MaxIbin2.88
Seção do motorista
AWG/kcmil max2
Características do circuito auxiliar
Contatos auxiliares
NÃONr.1
NcNr.1
Tensão de isolamento nominal auxiliar Ui IEC/ENV690
Impulso avaliado auxiliar suportar tensão UimpKv6
Tensão operacional classificada auxiliarV690
Operação atual AC15
145Para1.5
120VPara1.5
240VPara0.75
IEC Corrente térmica de ar livre IEC IthPara10
Terminais
Tipo de circuito auxiliarparafuso e arruela
Parafuso de circuito auxiliarM3.5
Largura do circuito auxiliarmilímetro8
Ferramenta de circuito auxiliarPhillips 1
Seção do motorista
Circuito auxiliar Flexível w/o lug maxmm22.5
Circuito auxiliar Flexível c/w lug maxmm22.5
Torque de aperto para terminais
Circuito auxiliar minNm1
Circuito auxiliar no máximoNm1
Circuito auxiliar minIbin0.74
Circuito auxiliar no máximoIbin0.74
Designação UL/CSA e IEC/EN 60947-5-1C300-R300
Condições ambientais
Temperatura de operação
MinC-20
MaxC55
Temperatura de armazenamento
MinC-55
MaxC80
Temperatura de compensação
MinC-15
MaxC55
Altitude máximam3000
Características mecânicas
Posição operacional
normalPlano vertical
admissível±30o
FixaçãoMontagem direta em BF95... BF150...
pesoG365
Dados técnicos ul
Corrente de carga completa (FLA) para motor CA trifásica
a 480VPara110
a 600VPara110
Classificação ETIM
ETIM 8.0EC000106 - Relé de sobrecarga térmica

ETIM for RFNA110110 Componentes industriais para Baixa Tensão (EC000106)

Nome da característicaTipo de conexão elétrica do circuito principal (EF006819)
Valor da característicaLigação com parafuso
Nome da característicaClasse de engate/gatilho (EF006668)
Valor da característicaCLASSE 10 A
Nome da característicaMétodo de montagem (EF000003)
Valor da característicaFixação direta
Nome da característicaFaixa de corrente ajustável (EF008211)
Valor da característica90 A
Nome da característicaBotão de reinicialização da função (EF011942)
Valor da característicaNão
Nome da característicaFunção de redefinição automática (EF011941)
Valor da característicaSim
Nome da característicaEntrada para função de redefinição (EF011940)
Valor da característicaNão
Nome da característicaMáx. tensão nominal de operação Ue (EF007357)
Valor da característica690 V
Nome da característicaNúmero de contatos auxiliares como contato de comutação (EF003531)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato normalmente fechado (EF001377)
Valor da característica1
Nome da característicaNúmero de contatos auxiliares como contato normalmente aberto (EF001376)
Valor da característica1
