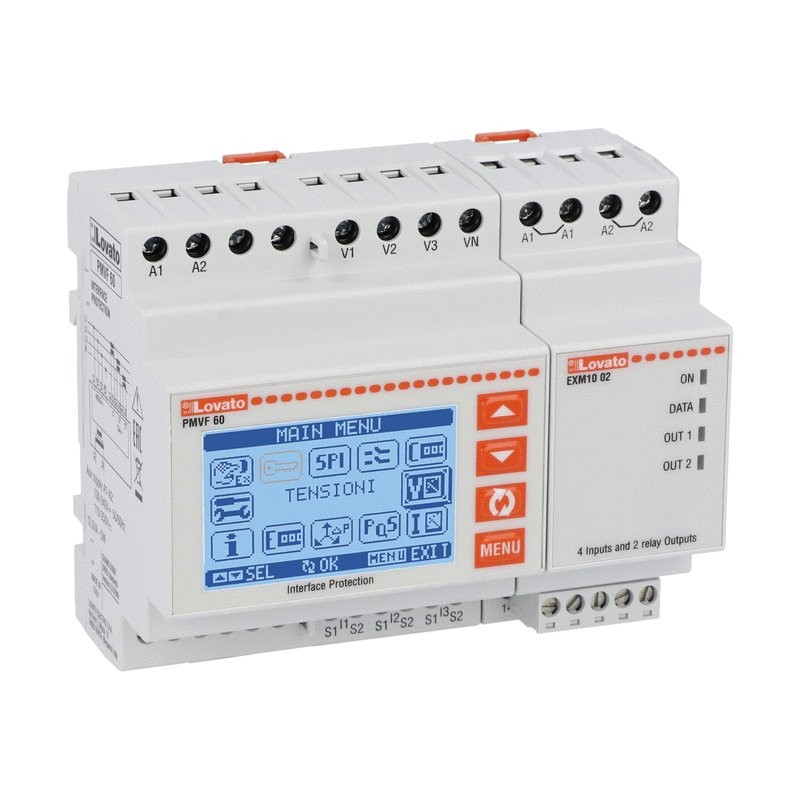

PMVF60 LOVATO PROTEÇÃO DE INTERFACE PARA DEWA (AE)
PMVF60
LOVATO ELECTRIC
PROTEÇÃO DE INTERFACE PARA DEWA (AE)
UNIDADE DE PROTEÇÃO DE INTERFACE COMPATÍVEL COM SHAMS DUBAI DRRG (DEWA) - SEC (Saudi Electric Company) PARA SISTEMA TRIFÁTRICO, COM OU SEM TENSÃO NEUTRA, BAIXA E MÉDIA, TENSÃO MÍNIMA E MÁXIMA E FREQUÊNCIA DE DUPLA PROTEÇÃO DE LIMIAR, DESLOCAMENTO DE ROCOF E VETOR, 230VAC - 400VAC
Protection relays - LOVATO ELECTRIC.
Produto novo em sua embalagem original com todas as garantias e certificações de LOVATO ELECTRIC
Best sellers
▲Mais informação
▲| Código de ordem | PMVF60 |
| Peso [g] | 420 |
| Unidades de embalagem | 1 |
| Quantidade de pedidos de várias embalagens | 1 |
| Dimensões de embalagem [mm] | 153X117X092 |
| Volume [cm3] | 1646 |
| Código de barras [EAN13] | 8013975227121 |
| Código HS | 85364900 |
SHAMS DUBAI - DRRG STARDARDS VERSÃO 2.0
NORMA TÉCNICA DA SEC (Companhia De Eletricidade Saudita)
IEC/EN 60255-5
IEC/EN 61010-1
IEC/EN 61000-6-2
IEC/EN 61000-6-3
| Designação do produto | Unidades do sistema de proteção de interface compatíveis com o padrão SHAMS DUBAI - DRRG (DEWA) | |||
| Designação do tipo do produto | PMVF60 | |||
| Características gerais | ||||
| Descrição | Sistema com ou sem neutro em baixa ou média tensão. Limite duplo mínimo e máxima de tensão e proteção de frequência. Mudança rocof e vetorial | |||
| Tipo de sistema | Três fases | |||
| Fonte de alimentação | ||||
| Faixa de tensão operacional | 85... 264VAC / 93,5... 300VDC | |||
| Frequência nominal | Hz | 45... 55 | ||
| Controle de circut | ||||
| Corrente nominal (ou seja) | Para | 1 ou 5 em AC programável | ||
| Fornecimento auxiliar | ||||
| Tensão de fornecimento auxiliar avaliada nos EUA | ||||
| corrente alternada | ||||
| Min | VCA | 100 | ||
| Max | VCA | 240 | ||
| Dc | ||||
| Min | VDC | 110 | ||
| Max | VDC | 250 | ||
| Consumo de energia | ||||
| AC (Max) | ||||
| Vai | 4.6VA a 110VAC; 12.5VA em 230VAC | |||
| DC (Max) | ||||
| Vai | 23mA em 110VDC; 11mA em 250VDC | |||
| Dissipação de energia | ||||
| AC (Max) | ||||
| W | 2.5W em 110VAC;2.7W em 230VAC | |||
| DC (Max) | ||||
| W | 2.3W em 110VDC; 2,5W a 250VDC | |||
| Tempo de imunidade para microquebras | Ms | ≤50ms a 100VDC; ≤200ms em 240VDC | ||
| Entradas de tensão | ||||
| Tensão operacional máxima avaliada | 400VAC L-L;230VAC L-N 50Hz | |||
| Faixa de medição | V | 20... 480VAC L-L; 10... 276VAC L-N | ||
| Faixa de frequência | Hz | 45... 55 | ||
| Entradas atuais | ||||
| Faixa de medição | Para escala 1A: 0,01... 1.2A; para escala 5A: 0,01... 6A | |||
| Método de medição | RMS | |||
| Pico de sobrecarga | Para | 50A por 1 segundo | ||
| Carga por fase | W | ≤0,6W | ||
| Saídas de relé | ||||
| Número de relés | Nr. | 2 | ||
| Arranjo de contato | 1 contato de troca/SPDT cada | |||
| Tensão operacional classificada AC (IEC) | VCA | 250 | ||
| Designação UL/CSA e IEC/EN 60947-5-1 | Para NÃO contato: 5A 250VAC AC1/C300; 5A 30VDCPara contato nc: 2A 250VAC AC1/C300; 2A 30VDC | |||
| Entradas digitais | ||||
| Número e tipo de entradas | 4 negativos (PNP) | |||
| Tensão de entrada | 12VDC isolado | |||
| Corrente de entrada | mamã | 7 | ||
| Conexões | ||||
| Tipo de terminais | Parafuso - removível | |||
| Torque de aperto para terminais | ||||
| Max | Nm | 0.8 | ||
| Max | Ibin | 4.5 | ||
| Motorista de seção transversal | ||||
| AWG/Kcmil | ||||
| Min | AWG | 24 | ||
| Max | AWG | 12 | ||
| IEC | ||||
| Min | mm2 | 0.2 | ||
| Max | mm2 | 4 | ||
| Habitação | ||||
| Execução (n° de módulos) | 6 | |||
| material | Poliamida | |||
| Montagem | Modular 6U | |||
| Grau de proteção do IEC | IP40 na frente; IP20 en terminais | |||
| Dimensões (W x H x D) | milímetro | 108 x 105,4 x 63 | ||
| peso | G | 470 | ||
| Classificação ETIM | ||||
| ETIM 8.0 | EC001438 - Relé de monitoramento de tensão | |||
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOGUE LOVATO EN.pdf | 99 Mbytes |
|
