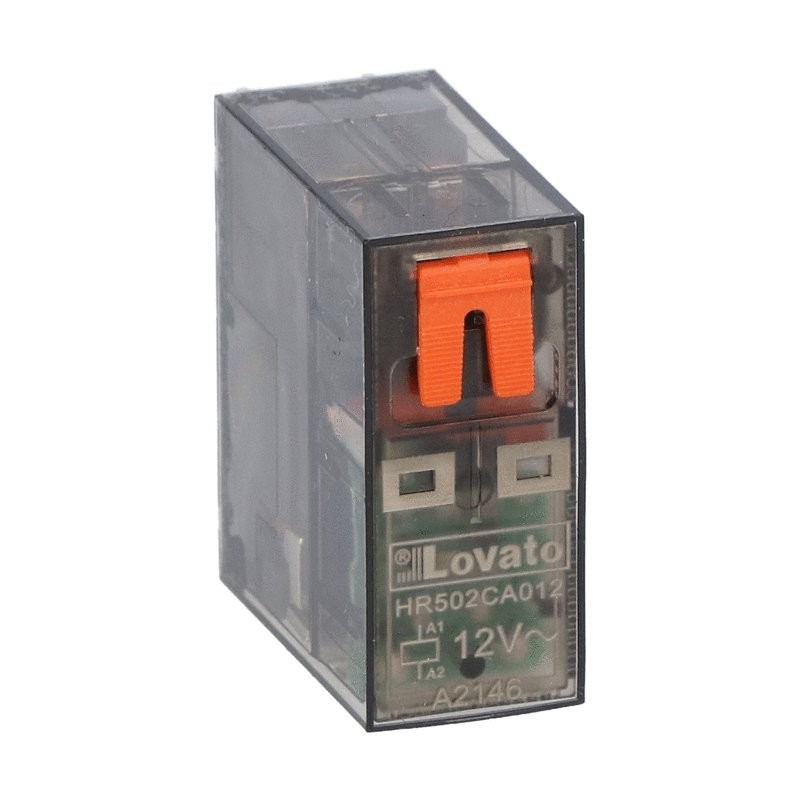

HR502CA012 LOVATO RELÉ MINIATURA 2C/O 8A 12VAC + LED
HR502CA012
LOVATO ELECTRIC
RELÉ MINIATURA 2C/O 8A 12VAC + LED
RELÉ EM MINIATURA COM INDICADOR DE STATUS LED E ATUADOR MECÂNICO, 12VAC, 8A, 2C/O CONTACT. SOCKET MOUNT 20 HR5XS2...
Relés > Relé de comutação
Relés industriais
Produto novo em sua embalagem original com todas as garantias e certificações de LOVATO ELECTRIC
Best sellers
▲Mais informação
▲| Código de ordem | HR502CA012 |
| Peso [g] | 39.24 |
| Unidades de embalagem | 10 |
| Quantidade de pedidos de várias embalagens | 10 |
| Dimensões de embalagem [mm] | 365X210X205 |
| Volume [cm3] | 31.426 |
| Código de barras [EAN13] | 8013975296189 |
| Código HS | 85365080 |
cURus
EAC
Vde
Csa
IEC/EN 61810
| Designação do produto | RELÉS EM MINIATURA | |||
| Designação do tipo do produto | HR502C | |||
| Características de contato | ||||
| Configuração de contato | 2 C/O | |||
| Tensão de isolamento nominal Ui IEC/EN | V | 250 | ||
| Impulso nominal suportar tensão Uimp | Kv | 6 | ||
| IEC Corrente térmica de ar livre IEC Ith | Para | 8 | ||
| Corrente instantânea máxima | Para | 10 | ||
| Corrente nominal (In) | Para | 8 | ||
| Tensão de controle de relé | V | 12VAC | ||
| Poder contralavel máximo em | ||||
| AC-1 | W | 2000 | ||
| AC-15 | Vai | 150 | ||
| Potência operacional nominal AC-1 | ||||
| Vai | 2000 | |||
| Potência operacional nominal AC-15 | ||||
| 230 VAC | Vai | 150 | ||
| Classificação operacional atual DC-1 | ||||
| 30V | Para | 8 | ||
| 110V | Para | 0.3 | ||
| 220V | Para | 0.1 | ||
| Carga mínima de comutação | V/mA | 5 / 100 | ||
| Impedância de contato | mΩ | 100 | ||
| Material de contato | Ag/Ni | |||
| Tempos de operação | ||||
| Fechamento | Ms | <15 | ||
| Abertura | Ms | <15 | ||
| Operações | ||||
| Vida mecânica | Ciclos | 10000000 | ||
| Vida elétrica AC1 | Ciclos | 20000 | ||
| Características da bobina | ||||
| Consumo médio de bobina AC a 20°C | Vai | 1 | ||
| Consumo médio de bobina DC a 20°C | W | 0.4 | ||
| Alcance operacional | ||||
| Fechamento | % A | 70... 110 | ||
| Abertura | % A | 20... 55 | ||
| Frequência máxima do ciclo | ciclos/h | 3600 | ||
| Características mecânicas | ||||
| Torque de aperto do terminal de soquete max | Nm | 0.6 | ||
| Ferramenta de aperto do parafuso do soquete (lâmina cruzada / plana) | PH1 / 4,5 mm | |||
| Seção do motorista | ||||
| AWG/Kcmil | ||||
| Min | 20 | |||
| Max | 14 | |||
| IEC | ||||
| Min | mm2 | 0.5 | ||
| Max | mm2 | 2.5 | ||
| Posição operacional | ||||
| normal | Qualquer | |||
| Fixação | No trilho DIN de 35mm e com parafuso | |||
| Condições ambientais | ||||
| temperatura | ||||
| Temperatura de operação | ||||
| Min | C | -40 | ||
| Max | C | +70 | ||
| Temperatura de armazenamento | ||||
| Min | C | -40 | ||
| Max | C | +85 | ||
| Outras características | ||||
| Indicação | Sim | |||
| Indicador de posição de contato mecânico | Sim | |||
| Atuador de teste mecânico | Sim | |||
| Classificação ETIM | ||||
| ETIM 8.0 | EC001437 - Relé de comutação | |||
| Característica | Valor |
|---|---|
| Material do contato (EF008521) | Outro |
| Tipo de tensão para atuação (EF008242) | AC |
| Material de contato (EF007544) | Outro |
| Material da superfície de contato (EF004020) | Outro |
| Acabamento da conexão elétrica (EF003961) | Conexão por encaixe |
| Tipo de contato do interruptor (EF003358) | Contato único |
| Acionador/comutação do inversor (EF003356) | Mono estável |
| Acionador, polarização (EF003355) | Polaridade livre |
| Tensão de alimentação de corrente nominal de 60 Hz CA (EF003979) | 12 V |
| Tensão de alimentação de corrente nominal de 50 Hz AC (EF003978) | 12 V |
| Com indicação LED (EF005950) | Sim |
| Completo com base (EF003359) | Não |
| Com contatos guiados forçados (EF003357) | Não |
| Com braçadeiras destacáveis (EF003340) | Não |
| Número de contatos como inversores (EF008257) | 2 |
| Número de contatos como contato normalmente aberto (EF008256) | 0 |
| Número de contatos como contato normalmente fechado (EF008255) | 0 |
| Profundidade (EF000049) | 13 mm |
| Altura (EF000040) | 25.5 mm |
| Largura (EF000008) | 29 mm |
| Corrente nominal (EF000001) | 8 A |
