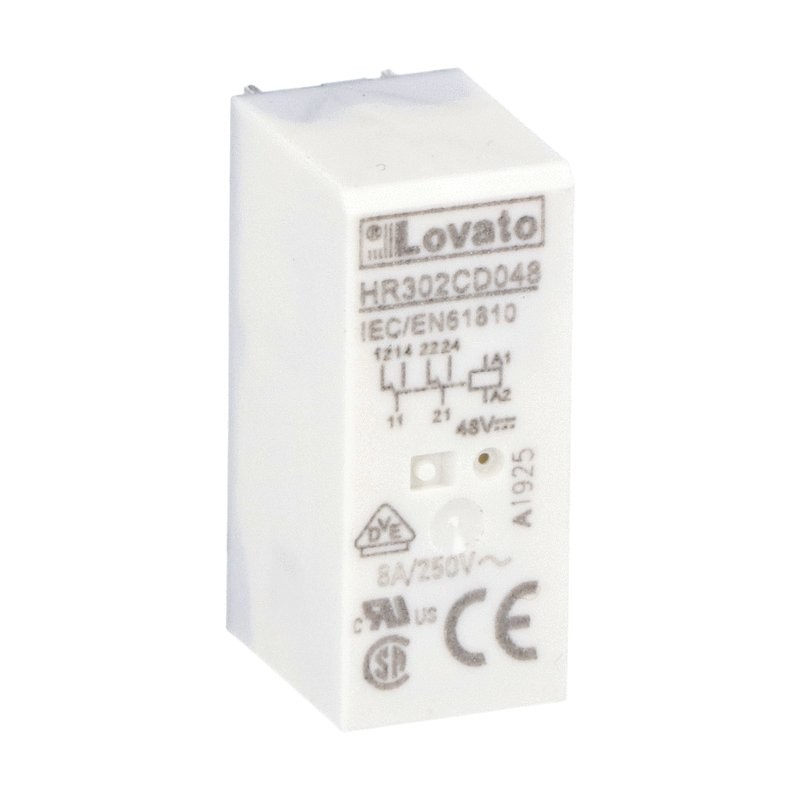

HR302CD048 LOVATO MINIATURIZZATO RELE 2SC 8A, 48VDC
Referência: HR302CD048
Fabricante: LOVATO ELECTRIC
Descrição:
MINIATURIZZATO RELE 2SC 8A, 48VDC
RELÉ EM MINIATURA, 48VDC, 8A, CONTACT 2C/O. SOCKET MOUNT 20 HR5XS2...
Categorias:
- Relés > Relé de comutação
- LOVATO ELECTRIC > Relés industriais
Produto novo em sua embalagem original com todas as garantias e certificações de LOVATO ELECTRIC
- Mais informação
- ETIM
- Avaliações
JÁ VISTOS
MAIS INFORMAÇÃO
| Código de ordem | HR302CD048 |
| Peso [g] | 15.645 |
| Unidades de embalagem | 20 |
| Quantidade de pedidos de várias embalagens | 20 |
| Dimensões de embalagem [mm] | |
| Volume [cm3] | |
| Código de barras [EAN13] | 8013975242575 |
| Código HS | 85365080 |
Dimensões
Esquemas elétricos
Aprovações:
cURus
EAC
Vde
Csa
cURus
EAC
Vde
Csa
conformidade:
IEC/EN 61810
IEC/EN 61810
| Designação do produto | RELÉS EM MINIATURA | |||
| Designação do tipo do produto | HR302C | |||
| Características de contato | ||||
| Configuração de contato | 2 C/O | |||
| Tensão de isolamento nominal Ui IEC/EN | V | 250 | ||
| Impulso nominal suportar tensão Uimp | Kv | 6 | ||
| IEC Corrente térmica de ar livre IEC Ith | Para | 8 | ||
| Corrente instantânea máxima | Para | 20 | ||
| Corrente nominal (In) | Para | 8 | ||
| Tensão de controle de relé | V | 48VDC | ||
| Poder contralavel máximo em | ||||
| AC-1 | W | 2000 | ||
| AC-15 | Vai | 150 | ||
| Potência operacional nominal AC-1 | ||||
| Vai | 2000 | |||
| Potência operacional nominal AC-15 | ||||
| 230 VAC | Vai | 150 | ||
| Controle motor em fase única | ||||
| 230VAC | Kw | 0.2 | ||
| Classificação operacional atual DC-1 | ||||
| 30V | Para | 8 | ||
| 110V | Para | 0.3 | ||
| 220V | Para | 0.1 | ||
| Carga mínima de comutação | V/mA | 5 / 100 | ||
| Impedância de contato | mΩ | 100 | ||
| Material de contato | AgSnO2 | |||
| Tempos de operação | ||||
| Fechamento | Ms | 10 | ||
| Abertura | Ms | 5 | ||
| Operações | ||||
| Vida mecânica | Ciclos | 10000000 | ||
| Vida elétrica AC1 | Ciclos | 50000 | ||
| Características da bobina | ||||
| Consumo médio de bobina AC a 20°C | Vai | 0.9 | ||
| Consumo médio de bobina DC a 20°C | W | 0.45 | ||
| Alcance operacional | ||||
| Fechamento | % A | 75... 110 | ||
| Abertura | % A | 10... 30 | ||
| Frequência máxima do ciclo | ciclos/h | 3600 | ||
| Características mecânicas | ||||
| Torque de aperto do terminal de soquete max | Nm | 0.6 | ||
| Ferramenta de aperto do parafuso do soquete (lâmina cruzada / plana) | PH1 / 4,5 mm | |||
| Seção do motorista | ||||
| AWG/Kcmil | ||||
| Min | 20 | |||
| Max | 14 | |||
| IEC | ||||
| Min | mm2 | 0.5 | ||
| Max | mm2 | 2.5 | ||
| Posição operacional | ||||
| normal | Qualquer | |||
| Fixação | No trilho DIN de 35mm e com parafuso | |||
| Condições ambientais | ||||
| temperatura | ||||
| Temperatura de operação | ||||
| Min | C | -40 | ||
| Max | C | +85 | ||
| Temperatura de armazenamento | ||||
| Min | C | -40 | ||
| Max | C | +85 | ||
| Outras características | ||||
| Indicação | Não | |||
| Indicador de posição de contato mecânico | Não | |||
| Atuador de teste mecânico | Não | |||
| Classificação ETIM | ||||
| ETIM 8.0 | EC002055 - Revezamento de estado sólido | |||
ETIM for HR302CD048 Relés (EC001437)
Nome da característica
Valor da característica
Nome da característicaMaterial do contato (EF008521)
Valor da característicaOutro
Nome da característicaTipo de tensão para atuação (EF008242)
Valor da característicaDC
Nome da característicaMaterial de contato (EF007544)
Valor da característicaOutro
Nome da característicaMaterial da superfície de contato (EF004020)
Valor da característicaOutro
Nome da característicaAcabamento da conexão elétrica (EF003961)
Valor da característicaConexão por encaixe
Nome da característicaTipo de contato do interruptor (EF003358)
Valor da característicaContato único
Nome da característicaAcionador/comutação do inversor (EF003356)
Valor da característicaMono estável
Nome da característicaAcionador, polarização (EF003355)
Valor da característicaPolaridade livre
Nome da característicaTensão de alimentação de corrente nominal DC (EF003980)
Valor da característica48 V
Nome da característicaCom indicação LED (EF005950)
Valor da característicaNão
Nome da característicaCompleto com base (EF003359)
Valor da característicaNão
Nome da característicaCom contatos guiados forçados (EF003357)
Valor da característicaNão
Nome da característicaCom braçadeiras destacáveis (EF003340)
Valor da característicaNão
Nome da característicaNúmero de contatos como inversores (EF008257)
Valor da característica2
Nome da característicaNúmero de contatos como contato normalmente aberto (EF008256)
Valor da característica0
Nome da característicaNúmero de contatos como contato normalmente fechado (EF008255)
Valor da característica0
Nome da característicaProfundidade (EF000049)
Valor da característica12.7 mm
Nome da característicaAltura (EF000040)
Valor da característica15.7 mm
Nome da característicaLargura (EF000008)
Valor da característica29 mm
Nome da característicaCorrente nominal (EF000001)
Valor da característica8 A
