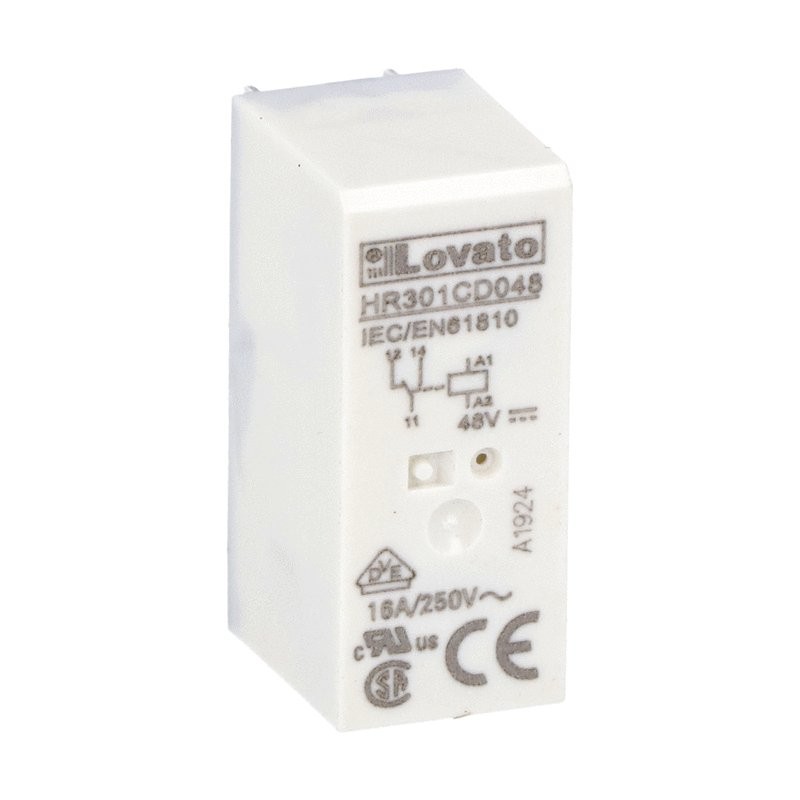

HR301CD048 LOVATO MINIATURIZZATO RELE 1SC 16A, 48VDC
HR301CD048
LOVATO ELECTRIC
MINIATURIZZATO RELE 1SC 16A, 48VDC
RELÉ EM MINIATURA, 48VDC, 16A, CONTACT 1C/O. SOCKET MOUNT 20 HR5XS2... (MAX. 10A)
Relés > Relé de comutação
Relés industriais
Produto novo em sua embalagem original com todas as garantias e certificações de LOVATO ELECTRIC
Related products
▲Best sellers
▲Mais informação
▲| Código de ordem | HR301CD048 |
| Peso [g] | 17.07 |
| Unidades de embalagem | 20 |
| Quantidade de pedidos de várias embalagens | 20 |
| Dimensões de embalagem [mm] | |
| Volume [cm3] | |
| Código de barras [EAN13] | 8013975242568 |
| Código HS | 85365080 |
cURus
EAC
Vde
Csa
IEC/EN 61810
| Designação do produto | RELÉS EM MINIATURA | |||
| Designação do tipo do produto | HR301C | |||
| Características de contato | ||||
| Configuração de contato | 1 C/O | |||
| Tensão de isolamento nominal Ui IEC/EN | V | 250 | ||
| Impulso nominal suportar tensão Uimp | Kv | 6 | ||
| IEC Corrente térmica de ar livre IEC Ith | Para | 16 | ||
| Corrente instantânea máxima | Para | 60 | ||
| Corrente nominal (In) | Para | 16 | ||
| Tensão de controle de relé | V | 48VDC | ||
| Poder contralavel máximo em | ||||
| AC-1 | W | 4000 | ||
| AC-15 | Vai | 300 | ||
| Potência operacional nominal AC-1 | ||||
| Vai | 4000 | |||
| Potência operacional nominal AC-15 | ||||
| 230 VAC | Vai | 300 | ||
| Controle motor em fase única | ||||
| 230VAC | Kw | 0.4 | ||
| Classificação operacional atual DC-1 | ||||
| 30V | Para | 12 | ||
| 110V | Para | 0.3 | ||
| 220V | Para | 0.1 | ||
| Carga mínima de comutação | V/mA | 5 / 100 | ||
| Impedância de contato | mΩ | 100 | ||
| Material de contato | AgSnO2 | |||
| Tempos de operação | ||||
| Fechamento | Ms | 10 | ||
| Abertura | Ms | 5 | ||
| Operações | ||||
| Vida mecânica | Ciclos | 10000000 | ||
| Vida elétrica AC1 | Ciclos | 50000 | ||
| Características da bobina | ||||
| Consumo médio de bobina AC a 20°C | Vai | 0.9 | ||
| Consumo médio de bobina DC a 20°C | W | 0.45 | ||
| Alcance operacional | ||||
| Fechamento | % A | 75... 110 | ||
| Abertura | % A | 10... 30 | ||
| Frequência máxima do ciclo | ciclos/h | 3600 | ||
| Características mecânicas | ||||
| Torque de aperto do terminal de soquete max | Nm | 0.6 | ||
| Ferramenta de aperto do parafuso do soquete (lâmina cruzada / plana) | PH1 / 4,5 mm | |||
| Seção do motorista | ||||
| AWG/Kcmil | ||||
| Min | 20 | |||
| Max | 14 | |||
| IEC | ||||
| Min | mm2 | 0.5 | ||
| Max | mm2 | 2.5 | ||
| Posição operacional | ||||
| normal | Qualquer | |||
| Fixação | No trilho DIN de 35mm e com parafuso | |||
| Condições ambientais | ||||
| temperatura | ||||
| Temperatura de operação | ||||
| Min | C | -40 | ||
| Max | C | +85 | ||
| Temperatura de armazenamento | ||||
| Min | C | -40 | ||
| Max | C | +85 | ||
| Outras características | ||||
| Indicação | Não | |||
| Indicador de posição de contato mecânico | Não | |||
| Atuador de teste mecânico | Não | |||
| Classificação ETIM | ||||
| ETIM 8.0 | EC002055 - Revezamento de estado sólido | |||
| Característica | Valor |
|---|---|
| Material do contato (EF008521) | Outro |
| Tipo de tensão para atuação (EF008242) | DC |
| Material de contato (EF007544) | Outro |
| Material da superfície de contato (EF004020) | Outro |
| Acabamento da conexão elétrica (EF003961) | Conexão por encaixe |
| Tipo de contato do interruptor (EF003358) | Contato único |
| Acionador/comutação do inversor (EF003356) | Mono estável |
| Acionador, polarização (EF003355) | Polaridade livre |
| Tensão de alimentação de corrente nominal DC (EF003980) | 48 V |
| Com indicação LED (EF005950) | Não |
| Completo com base (EF003359) | Não |
| Com contatos guiados forçados (EF003357) | Não |
| Com braçadeiras destacáveis (EF003340) | Não |
| Número de contatos como inversores (EF008257) | 1 |
| Número de contatos como contato normalmente aberto (EF008256) | 0 |
| Número de contatos como contato normalmente fechado (EF008255) | 0 |
| Profundidade (EF000049) | 12.7 mm |
| Altura (EF000040) | 15.7 mm |
| Largura (EF000008) | 29 mm |
| Corrente nominal (EF000001) | 16 A |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOGUE LOVATO EN.pdf | 99 Mbytes |
|
