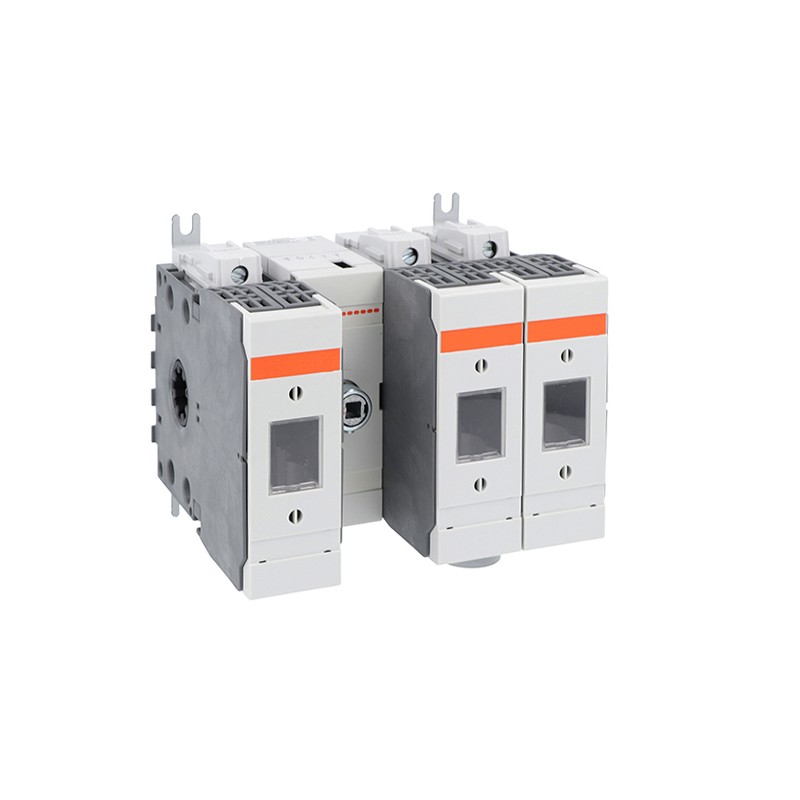

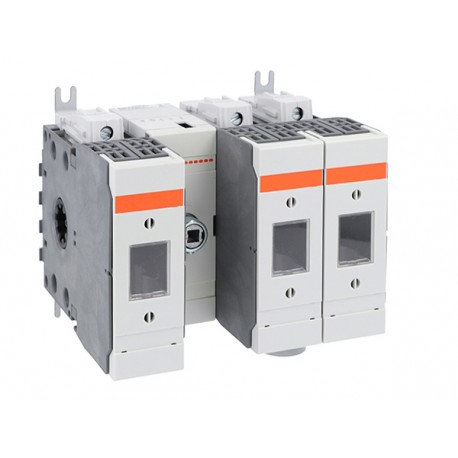

GMFJ060C12 LOVATO 3P SWITCH DISC COM J 60A C12 FUSE HOLDER
GMFJ060C12
LOVATO ELECTRIC
3P SWITCH DISC COM J 60A C12 FUSE HOLDER
INTERRUPTOR DE DESCONEXÃO DE TRÊS POLOS COM SUPORTE DE FUSÍVEL (UL98). 60A. J UL TIPO FUSÍVEL. POLO DE CONTROLE CENTRAL
Aparelhos elétricos de baixa tensão > Suporte
Switch disconnectors - LOVATO ELECTRIC.
Produto novo em sua embalagem original com todas as garantias e certificações de LOVATO ELECTRIC
Best sellers
▲Mais informação
▲| Código de ordem | GMFJ060C12 |
| Peso [g] | 1528 |
| Unidades de embalagem | 1 |
| Quantidade de pedidos de várias embalagens | 1 |
| Dimensões de embalagem [mm] | 210X145X135 |
| Volume [cm3] | 4110.75 |
| Código de barras [EAN13] | 8013975229736 |
| Código HS | 85365080 |
cULus de acordo com UL98/CSA C22.2 n°4
IEC/EN 60947-3
IEC/EN 60947-1
| Designação do produto | Desconectar o interruptor com o fusível | |||
| Designação do tipo do produto | GRÃO-MESTRE | |||
| Tipo de fusível | J | |||
| Número de postes | Nr. | 3 | ||
| Tipo de tensão operacional | corrente alternada | |||
| Características de contato | ||||
| IEC Corrente térmica de ar livre IEC Ith | Para | 63 | ||
| Tensão de isolamento nominal Ui IEC/EN | V | 1000 | ||
| Impulso nominal suportar tensão Uimp | Kv | 12 | ||
| Operando atual ou seja, | ||||
| AC21A | ||||
| 400V | Para | 63 | ||
| 500V | Para | 63 | ||
| 690V | Para | 63 | ||
| AC22A | ||||
| 400V | Para | 63 | ||
| 500V | Para | 63 | ||
| 690V | Para | 63 | ||
| AC23A | ||||
| 400V | Para | 63 | ||
| 500V | Para | 63 | ||
| 690V | Para | 63 | ||
| Dissipação de energia por polo máximo | W | 4 | ||
| Dissipação de energia por polo sem fusível | W | 4 | ||
| Dissipação de energia de fusível máximo | ||||
| ao ar livre | W | 7.5 | ||
| no gabinete | W | 7.5 | ||
| Potência operacional nominal AC23A | ||||
| 400V | Kw | 30 | ||
| 690V | Kw | 55 | ||
| Poder reativo para o controle de capacitores en | ||||
| Classificação de curto prazo atual (1s) Icw (rms) | Ka | 2.5 | ||
| Proteção contra curto-circuito com fusível | Classe/A | J/60 | ||
| Capacidade de capacidade AC23A 400V | Para | 630 | ||
| Capacidade de quebra AC23A 400V | Para | 504 | ||
| Vida mecânica | Ciclos | 10000 | ||
| Vida elétrica AC21A | Ciclos | 6000 | ||
| Características mecânicas | ||||
| Posição operacional | ||||
| normal | Plano vertical | |||
| admissível | Qualquer | |||
| Fixação | Parafuso | |||
| Terminais | ||||
| tipo | Lug de terminal embutido | |||
| Torque de aperto para terminais | ||||
| Max | Nm | 3.5 | ||
| Max | Ibin | 2.5 | ||
| Seção do motorista | ||||
| IEC min | mm2 | 2.5 | ||
| IEC max | mm2 | 25 | ||
| AWG/kcmil min | 14 | |||
| AWG/kcmil max | 4 | |||
| Dados técnicos ul | ||||
| Classificação atual de propósito geral | Para | 60 | ||
| Tensão de operação máxima | V | 600 | ||
| Motor trifáso atual de potência/FLA | ||||
| 240V | Hp | 15/42 | ||
| 480V | Hp | 30/40 | ||
| 600V | Hp | 52/52 | ||
| Classificação de curto circuito | kA rms | 200 | ||
| Classificação de curto circuito com fusível | Classe/A | J/60 | ||
| Condições ambientais | ||||
| Temperatura de operação | ||||
| Min | C | -25 | ||
| Max | C | 55 | ||
| Temperatura de armazenamento | ||||
| Min | C | -40 | ||
| Max | C | 70 | ||
| Altitude máxima | m | 3000 | ||
| Resistência & Proteção | ||||
| Grau IP dianteiro | IP20 | |||
| Grau de poluição | 3 | |||
| Classificação ETIM | ||||
| ETIM 8.0 | EC000216 - Interruptor desconectado | |||
| Característica | Valor |
|---|---|
| Construção do dispositivo (EF008240) | Técnica de instalação fixa para dispositivo embutido |
| Tipo de elemento de controlo (EF006976) | Controlo rotativo remoto na porta |
| Tipo de conexão elétrica do circuito principal (EF006819) | Grampo de quadro |
| Grau de proteção (IP), frente (EF003118) | IP20 |
| Tensão nominal de operação (EF001435) | 400 V |
| Versão do interruptor de inversão (EF009408) | Não |
| Saída de tensão opcional (EF007491) | Não |
| Acionamento do motor opcional (EF007386) | Não |
| Apropriado para a instalação do quadro de distribuição (EF007262) | Não |
| Adequado para montagem frontal de 4 furos (EF007247) | Não |
| Possível interbloqueio (EF006281) | Não |
| Corrente contínua nominal, AC-23, 400 V (EF011777) | 63 A |
| Corrente permanente nominal em AC-21, 400 V (EF009165) | 63 A |
| Máx. tensão nominal de operação Ue CA (EF007355) | 690 V |
| Corrente nominal suportável lcw atual (EF007050) | 2.5 kA |
| Potência de operação nominal em AC-23, 400 V (EF007027) | 30 kW |
| Número de contatos auxiliares como contato de comutação (EF003531) | 0 |
| Corrente condicional nominal de curto-circuito Iq (EF001444) | 200 kA |
| Número de polos (EF001391) | 3 |
| Número de contatos auxiliares como contato normalmente fechado (EF001377) | 0 |
| Número de contatos auxiliares como contato normalmente aberto (EF001376) | 0 |
| Versão de chave de manutenção/serviço (EF006986) | Sim |
| Versão de interruptor de segurança (EF006985) | Não |
| Versão de interruptor principal (EF006981) | Sim |
| Versão como instalação de paragem de emergência (EF006959) | Não |
| Acionamento do motor integrado (EF006697) | Não |
