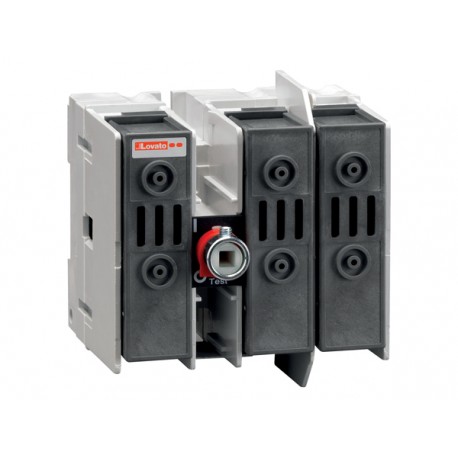

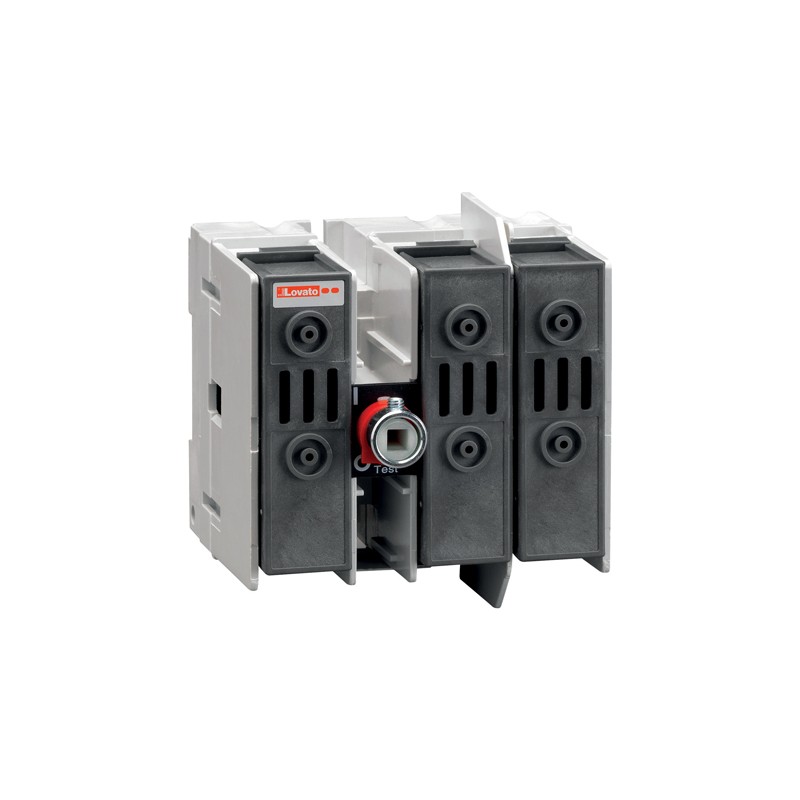

GMFC030C12 LOVATO 3P SWITCH DISC COM DC 30A C12 FUSE HOLDER
GMFC030C12
LOVATO ELECTRIC
3P SWITCH DISC COM DC 30A C12 FUSE HOLDER
INTERRUPTOR DE DESCONEXÃO DE TRÊS POLOS COM SUPORTE DE FUSÍVEL (UL98). 30A. Tipo de FUSÍVEL CC UL. POLO DE CONTROLE CENTRAL
Aparelhos elétricos de baixa tensão > Suporte
Switch disconnectors - LOVATO ELECTRIC.
Produto novo em sua embalagem original com todas as garantias e certificações de LOVATO ELECTRIC
Best sellers
▲Mais informação
▲| Código de ordem | GMFC030C12 |
| Peso [g] | 731 |
| Unidades de embalagem | 1 |
| Quantidade de pedidos de várias embalagens | 1 |
| Dimensões de embalagem [mm] | 240X130X125 |
| Volume [cm3] | 3900 |
| Código de barras [EAN13] | 8013975229729 |
| Código HS | 85365080 |
cULus de acordo com UL98/CSA C22.2 n°4
IEC/EN 60947-3
IEC/EN 60947-1
| Designação do produto | Desconectar o interruptor com o fusível | |||
| Designação do tipo do produto | GRÃO-MESTRE | |||
| Tipo de fusível | Cc | |||
| Número de postes | Nr. | 3 | ||
| Tipo de tensão operacional | corrente alternada | |||
| Características de contato | ||||
| IEC Corrente térmica de ar livre IEC Ith | Para | 32 | ||
| Tensão de isolamento nominal Ui IEC/EN | V | 1000 | ||
| Impulso nominal suportar tensão Uimp | Kv | 12 | ||
| Operando atual ou seja, | ||||
| AC21A | ||||
| 400V | Para | 32 | ||
| 500V | Para | 32 | ||
| 690V | Para | 32 | ||
| AC22A | ||||
| 400V | Para | 32 | ||
| 500V | Para | 32 | ||
| 690V | Para | 32 | ||
| AC23A | ||||
| 400V | Para | 32 | ||
| 500V | Para | 32 | ||
| 690V | Para | 32 | ||
| Dissipação de energia por polo máximo | W | 2 | ||
| Dissipação de energia por polo sem fusível | W | 2 | ||
| Dissipação de energia de fusível máximo | ||||
| ao ar livre | W | 3.5 | ||
| no gabinete | W | 3.5 | ||
| Potência operacional nominal AC23A | ||||
| 400V | Kw | 15 | ||
| 690V | Kw | 22 | ||
| Poder reativo para o controle de capacitores en | ||||
| Classificação de curto prazo atual (1s) Icw (rms) | Ka | 1 | ||
| Proteção contra curto-circuito com fusível | Classe/A | J-CC/30 | ||
| Capacidade de capacidade AC23A 400V | Para | 320 | ||
| Capacidade de quebra AC23A 400V | Para | 256 | ||
| Vida mecânica | Ciclos | 10000 | ||
| Vida elétrica AC21A | Ciclos | 6000 | ||
| Características mecânicas | ||||
| Posição operacional | ||||
| normal | Plano vertical | |||
| admissível | Qualquer | |||
| Fixação | Parafuso / din trilho 35mm | |||
| Terminais | ||||
| tipo | Lug de terminal embutido | |||
| Torque de aperto para terminais | ||||
| Max | Nm | 2 | ||
| Max | Ibin | 1.4 | ||
| Seção do motorista | ||||
| IEC min | mm2 | 1 | ||
| IEC max | mm2 | 10 | ||
| AWG/kcmil min | 18 | |||
| AWG/kcmil max | 8 | |||
| Dados técnicos ul | ||||
| Classificação atual de propósito geral | Para | 30 | ||
| Tensão de operação máxima | V | 600 | ||
| Motor trifáso atual de potência/FLA | ||||
| 240V | Hp | 7.5/22 | ||
| 480V | Hp | 15/21 | ||
| 600V | Hp | 20/22 | ||
| Classificação de curto circuito | kA rms | 200 | ||
| Classificação de curto circuito com fusível | Classe/A | CC/30 | ||
| Condições ambientais | ||||
| Temperatura de operação | ||||
| Min | C | -25 | ||
| Max | C | 55 | ||
| Temperatura de armazenamento | ||||
| Min | C | -40 | ||
| Max | C | 70 | ||
| Altitude máxima | m | 3000 | ||
| Resistência & Proteção | ||||
| Grau IP dianteiro | IP20 | |||
| Grau de poluição | 3 | |||
| Classificação ETIM | ||||
| ETIM 8.0 | EC000216 - Interruptor desconectado | |||
| Característica | Valor |
|---|---|
| Construção do dispositivo (EF008240) | Técnica de instalação fixa para dispositivo embutido |
| Tipo de elemento de controlo (EF006976) | Controlo rotativo remoto na porta |
| Tipo de conexão elétrica do circuito principal (EF006819) | Grampo de quadro |
| Grau de proteção (IP), frente (EF003118) | IP20 |
| Tensão nominal de operação (EF001435) | 400 V |
| Versão do interruptor de inversão (EF009408) | Não |
| Saída de tensão opcional (EF007491) | Não |
| Acionamento do motor opcional (EF007386) | Não |
| Apropriado para a instalação do quadro de distribuição (EF007262) | Não |
| Adequado para montagem frontal de 4 furos (EF007247) | Não |
| Versão de chave de manutenção/serviço (EF006986) | Sim |
| Versão de interruptor de segurança (EF006985) | Não |
| Versão de interruptor principal (EF006981) | Sim |
| Versão como instalação de paragem de emergência (EF006959) | Não |
| Acionamento do motor integrado (EF006697) | Não |
| Possível interbloqueio (EF006281) | Não |
| Corrente contínua nominal, AC-23, 400 V (EF011777) | 32 A |
| Corrente permanente nominal em AC-21, 400 V (EF009165) | 32 A |
| Máx. tensão nominal de operação Ue CA (EF007355) | 690 V |
| Corrente nominal suportável lcw atual (EF007050) | 1 kA |
| Potência de operação nominal em AC-23, 400 V (EF007027) | 15 kW |
| Número de contatos auxiliares como contato de comutação (EF003531) | 0 |
| Corrente condicional nominal de curto-circuito Iq (EF001444) | 200 kA |
| Número de polos (EF001391) | 3 |
| Número de contatos auxiliares como contato normalmente fechado (EF001377) | 0 |
| Número de contatos auxiliares como contato normalmente aberto (EF001376) | 0 |
