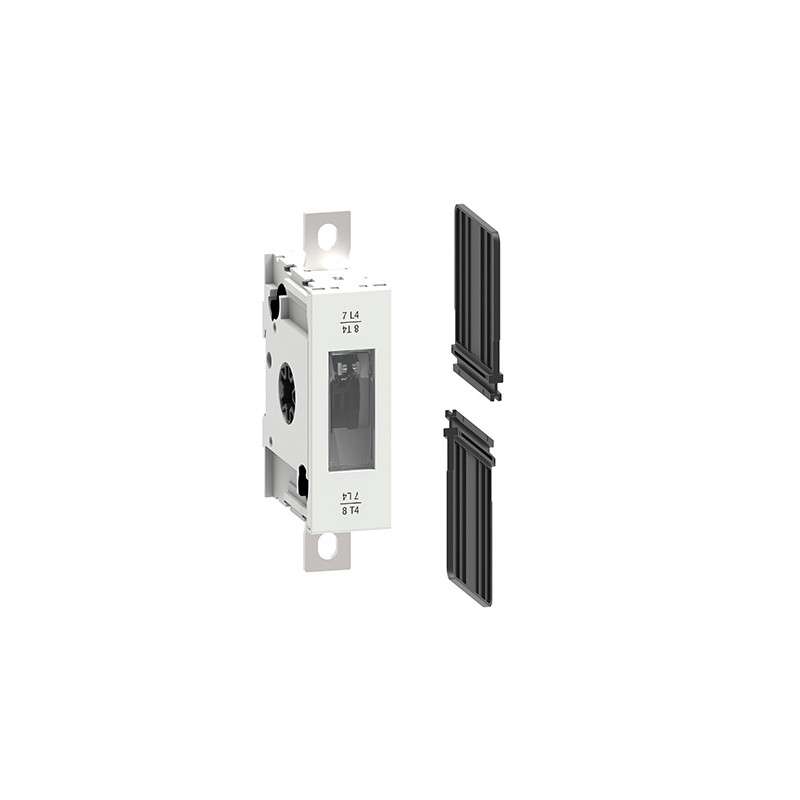

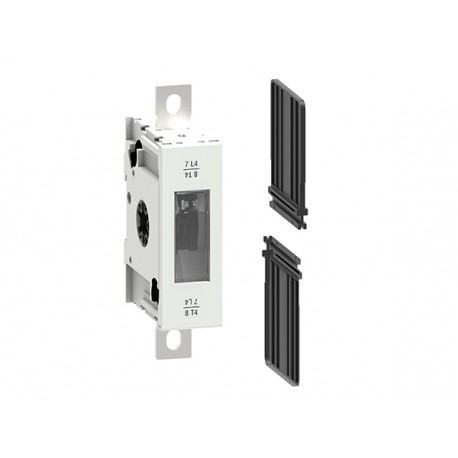

GLX420100UL LOVATO 4º POLO PARA DISCO GL SWITCH. 100A UL
GLX420100UL
LOVATO ELECTRIC
4º POLO PARA DISCO GL SWITCH. 100A UL
COMPLEMENTO DO QUARTO POLO, OPERAÇÃO DE FECHAMENTO SIMULTÂNEA COMO POLOS DE DESCONEXOR DO INTERRUPTOR, UL98. PARA VERSÃO GL0100C1UL
Aparelhos elétricos de baixa tensão > Acessórios para a tecnologia de comutação por baixa tensão
Switch disconnectors - LOVATO ELECTRIC.
Produto novo em sua embalagem original com todas as garantias e certificações de LOVATO ELECTRIC
Best sellers
▲Mais informação
▲| Código de ordem | GLX420100UL |
| Peso [g] | 413.1 |
| Unidades de embalagem | 1 |
| Quantidade de pedidos de várias embalagens | 1 |
| Dimensões de embalagem [mm] | 164X080X042 |
| Volume [cm3] | 551.04 |
| Código de barras [EAN13] | 8013975294765 |
| Código HS | 85365080 |
Culus
EAC
IEC/EN 60947-3
IEC/EN 60947-1
| Designação do produto | Quarto complemento de pole | |||
| Designação do tipo do produto | GLX42 | |||
| Número de postes | Nr. | 1 | ||
| Tipo de tensão operacional | corrente alternada | |||
| Características de contato | ||||
| IEC Corrente térmica de ar livre IEC Ith | Para | 160 | ||
| Tensão de isolamento nominal Ui IEC/EN | V | 1000 | ||
| Impulso nominal suportar tensão Uimp | Kv | 12 | ||
| Operando atual ou seja, | ||||
| AC21A | ||||
| 400V | Para | 160 | ||
| 500V | Para | 160 | ||
| 690V | Para | 160 | ||
| AC22A | ||||
| 400V | Para | 160 | ||
| 500V | Para | 160 | ||
| 690V | Para | 160 | ||
| AC23A | ||||
| 400V | Para | 160 | ||
| 500V | Para | 160 | ||
| 690V | Para | 160 | ||
| Dissipação de energia por polo máximo | W | 4 | ||
| Potência operacional nominal AC23A | ||||
| 400V | Kw | 90 | ||
| 690V | Kw | 134 | ||
| Poder reativo para o controle de capacitores en | ||||
| Classificação de curto prazo atual (1s) Icw (rms) | Ka | 8 | ||
| Corrente de curto-circuito condicional (rms) | Ka | 100 | ||
| Proteção contra curto-circuito com fusível | Classe/A | gG/160 | ||
| Capacidade de capacidade AC23A 400V | Para | 1600 | ||
| Capacidade de quebra AC23A 400V | Para | 1280 | ||
| Vida mecânica | Ciclos | 20000 | ||
| Características mecânicas | ||||
| Posição operacional | ||||
| normal | Plano vertical | |||
| admissível | Qualquer | |||
| Fixação | Parafuso / din trilho 35mm | |||
| Terminais | ||||
| tipo | M8 x 25 | |||
| Torque de aperto para terminais | ||||
| Min | Nm | 15 | ||
| Max | Nm | 22 | ||
| Min | Ibin | 132 | ||
| Max | Ibin | 194 | ||
| Seção do motorista | ||||
| IEC min | mm2 | 70 | ||
| IEC max | mm2 | 185 | ||
| AWG/kcmil min | 00 | |||
| AWG/kcmil max | 400 | |||
| Dados técnicos ul | ||||
| Padrão UL | UL98 | |||
| Classificação atual de propósito geral | Para | 100 | ||
| Tensão de operação máxima | V | 600 | ||
| Motor trifáso atual de potência/FLA | ||||
| 240V | Hp | 30/80 | ||
| 480V | Hp | 75/96 | ||
| 600V | Hp | 100/99 | ||
| Classificação de curto circuito | kA rms | 200 | ||
| Classificação de curto circuito com fusível | Classe/A | J/100 | ||
| Lugs do kit ul terminal | GLX500 - GLX501 | |||
| Dimensões mínimas do gabinete na corrente nominal | ||||
| milímetro | milímetro | 400 x 250 x 150 | ||
| em | em | 15,8 x 9,9 x 5,9 | ||
| Condições ambientais | ||||
| Temperatura de operação | ||||
| Min | C | -25 | ||
| Max | C | +55 | ||
| Temperatura de armazenamento | ||||
| Min | C | -40 | ||
| Max | C | +70 | ||
| Altitude máxima | m | 3000 | ||
| Classificação ETIM | ||||
| ETIM 8.0 | EC002498 - Acessórios/peças de reposição para tecnologia de interruptor de baixa tensão | |||
| Característica | Valor |
|---|---|
| Tipo de acessório/peça de reposição (EF000215) | 4. º polo |
| Peça de substituição (EF013237) | Não |
| Acessório (EF013236) | Sim |
