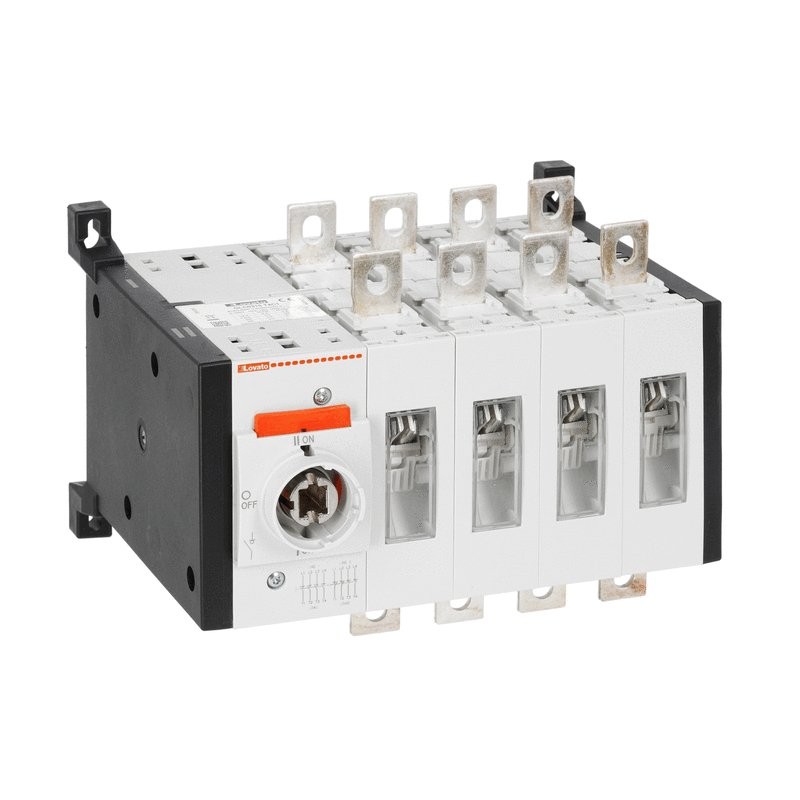

GLC0100T4C1UL LOVATO SHIFT SWITCH 4P 100A UL C1
Referência: GLC0100T4C1UL
Fabricante: LOVATO ELECTRIC
Descrição:
SHIFT SWITCH 4P 100A UL C1
Chave seccionadora Quadrule, UL1008, 100A
INTERRUPTOR DE INTERRUPTOR DE QUATRO PÓLOS, UL1008, 100A
Categorias:
- Aparelhos elétricos de baixa tensão > Suporte
- LOVATO ELECTRIC > Switch disconnectors - LOVATO ELECTRIC.
Produto novo em sua embalagem original com todas as garantias e certificações de LOVATO ELECTRIC
- Mais informação
- ETIM
- Avaliações
* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.
Solicite um orçamento e verificaremos a disponibilidade das unidades. Caso não estejam disponíveis, um dos nossos técnicos procurará uma solução alternativa.
MAIS INFORMAÇÃO
| Código de ordem: | GLC0100T4C1UL |
| Peso [g] | 4586.55 |
| Q.ty para embalagem | 1 |
| Q.tà multipla conf. por ordem | 1 |
| Dimensões da embalagem [mm] | 245X227X200 |
| Volume [cm3] | 11123 |
| Código de barras [EAN13] | 8013975271360 |
| Código HS | 85365080 |
Dimensões
Diagrama de fiação
Aprovações:
Culus
Culus
conformidade:
IEC/EN 60947-3
IEC/EN 60947-6-1
IEC/EN 60947-1
IEC/EN 60947-3
IEC/EN 60947-6-1
IEC/EN 60947-1
| Nome do produto | Interruptor | |||
| cara | GLC UL | |||
| Número de postes | Nr. | 4 | ||
| Tipo de tensão operacional | corrente alternada | |||
| Características dos contatos | ||||
| Corrente térmica convencional em ar livre Ith IEC | em | 160 | ||
| Tensão de isolamento nominal IEC/EN | V | 1000 | ||
| Tensão nominal de vedação por impulso (Uimp) | Kv | 12 | ||
| Operando atual ou seja, | ||||
| AC31B | ||||
| 400V | em | 160 | ||
| 500V | em | 160 | ||
| 690V | em | 160 | ||
| AC32B | ||||
| 400V | em | 160 | ||
| 500V | em | 160 | ||
| 690V | em | 160 | ||
| AC33B | ||||
| 400V | em | 160 | ||
| 500V | em | 160 | ||
| 690V | em | 160 | ||
| Dissipação de energia por polo máximo | W | 4 | ||
| Potência nominal AC23A | ||||
| 400V | Quilowatt | 90 | ||
| 690V | Quilowatt | 134 | ||
| Poder reativo para controle de capacitor | ||||
| Corrente avaliada de curta duração (1s) Icw (rms) | Ka | 8 | ||
| Corrente de curto-circuito condicional (rms) | Ka | 100 | ||
| Proteção contra curto-circuito com fusíveis | Classe/A | gG/160 | ||
| Potência de fechamento AC23A 400V | em | 1600 | ||
| Abertura de energia AC23A 400V | em | 1280 | ||
| Durabilidade mecânica | Ciclos | 20000 | ||
| Características mecânicas | ||||
| Posição de montagem | ||||
| normal | Plano vertical | |||
| Reconhecido | Qualquer | |||
| fixação | Parafuso | |||
| Ataques | ||||
| cara | M8 x 20 | |||
| Torque de aperto terminal | ||||
| Min | Nm | 15 | ||
| Máximo | Nm | 22 | ||
| Min | Ibin | 132 | ||
| Máximo | Ibin | 194 | ||
| Seção de motoristas | ||||
| IEC min | mm2 | 70 | ||
| IEC max. | mm2 | 185 | ||
| AWG/kcmil min | 00 | |||
| AWG/kcmil max. | 400 | |||
| Dados Técnicos da UL | ||||
| Padrão UL | UL1008 | |||
| Corrente de propósito geral | em | 100 | ||
| Motor Power/FLA trifásica | ||||
| 240V | Hp | 30/80 | ||
| 480V | Hp | 75/96 | ||
| 600V | Hp | 100/99 | ||
| Corrente de curto-circuito | kA rms | 200 | ||
| Curto-circuito com fusível | Classe/A | J/100 | ||
| Kit de conexão de terminal UL | GLX500 - GLX501 | |||
| Dimensões mínimas do recipiente em corrente nominal | ||||
| milímetro | milímetro | 400 x 250 x 150 | ||
| em | em | 15,8 x 9,9 x 5,9 | ||
| Condições ambientais | ||||
| Temperatura de operação | ||||
| Min | C | -25 | ||
| Máximo | C | +55 | ||
| Temperatura de armazenamento | ||||
| Min | C | -40 | ||
| Máximo | C | +70 | ||
| Altitude máxima | m | 3000 | ||
| Classificação ETIM | ||||
| ETIM 8.0 | EC000216 - Desconectador | |||
ETIM for GLC0100T4C1UL Componentes industriais para Baixa Tensão (EC000216)
Nome da característica
Valor da característica
Nome da característicaTensão nominal de operação (EF001435)
Valor da característica400 V
Nome da característicaMáx. tensão nominal de operação Ue CA (EF007355)
Valor da característica600 V
Nome da característicaCorrente nominal suportável lcw atual (EF007050)
Valor da característica6 kA
Nome da característicaPotência de operação nominal em AC-23, 400 V (EF007027)
Valor da característica90 kW
Nome da característicaNúmero de contatos auxiliares como contato de comutação (EF003531)
Valor da característica0
Nome da característicaCorrente condicional nominal de curto-circuito Iq (EF001444)
Valor da característica100 kA
Nome da característicaNúmero de polos (EF001391)
Valor da característica4
Nome da característicaNúmero de contatos auxiliares como contato normalmente fechado (EF001377)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato normalmente aberto (EF001376)
Valor da característica0
Nome da característicaVersão do interruptor de inversão (EF009408)
Valor da característicaNão
Nome da característicaSaída de tensão opcional (EF007491)
Valor da característicaNão
Nome da característicaAcionamento do motor opcional (EF007386)
Valor da característicaNão
Nome da característicaApropriado para a instalação do quadro de distribuição (EF007262)
Valor da característicaNão
Nome da característicaAdequado para montagem frontal de 4 furos (EF007247)
Valor da característicaNão
Nome da característicaVersão de chave de manutenção/serviço (EF006986)
Valor da característicaSim
Nome da característicaVersão de interruptor de segurança (EF006985)
Valor da característicaNão
Nome da característicaVersão de interruptor principal (EF006981)
Valor da característicaSim
Nome da característicaVersão como instalação de paragem de emergência (EF006959)
Valor da característicaNão
Nome da característicaAcionamento do motor integrado (EF006697)
Valor da característicaNão
Nome da característicaPossível interbloqueio (EF006281)
Valor da característicaNão
Nome da característicaConstrução do dispositivo (EF008240)
Valor da característicaTécnica de instalação fixa para dispositivo embutido
Nome da característicaTipo de elemento de controlo (EF006976)
Valor da característicaControlo rotativo remoto na porta
Nome da característicaTipo de conexão elétrica do circuito principal (EF006819)
Valor da característicaConexão por parafuso
DATASHEET - PDF
Título
Tamanho
Tipo
99 Mbytes
