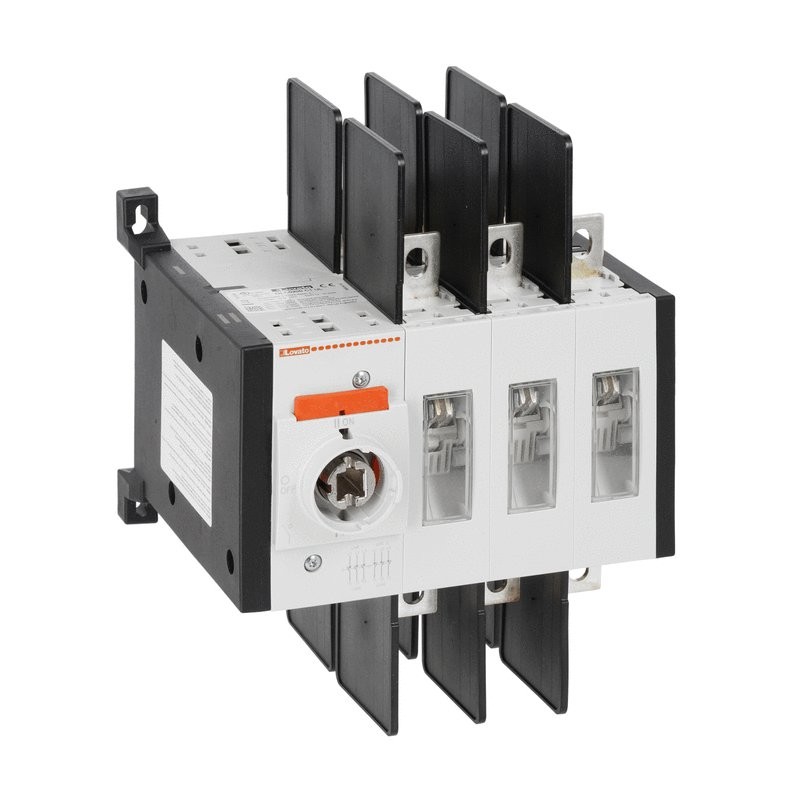

GLC0100C1UL LOVATO SHIFT SWITCH 3P 100A UL C1
GLC0100C1UL
LOVATO ELECTRIC
SHIFT SWITCH 3P 100A UL C1
SWITCH SHIFT DE TRÊS POLOS, UL1008, 100A
Aparelhos elétricos de baixa tensão > Suporte
Switch disconnectors - LOVATO ELECTRIC.
Produto novo em sua embalagem original com todas as garantias e certificações de LOVATO ELECTRIC
Best sellers
▲Mais informação
▲| Código de ordem | GLC0100C1UL |
| Peso [g] | 3795.18 |
| Unidades de embalagem | 1 |
| Quantidade de pedidos de várias embalagens | 1 |
| Dimensões de embalagem [mm] | 245X227X200 |
| Volume [cm3] | 11123 |
| Código de barras [EAN13] | 8013975271353 |
| Código HS | 85365080 |
Culus
IEC/EN 60947-3
IEC/EN 60947-6-1
IEC/EN 60947-1
| Designação do produto | Switch de mudança | |||
| Designação do tipo do produto | GLC UL | |||
| Número de postes | Nr. | 3 | ||
| Tipo de tensão operacional | corrente alternada | |||
| Características de contato | ||||
| IEC Corrente térmica de ar livre IEC Ith | Para | 160 | ||
| Tensão de isolamento nominal Ui IEC/EN | V | 1000 | ||
| Impulso nominal suportar tensão Uimp | Kv | 12 | ||
| Operando atual ou seja, | ||||
| AC31B | ||||
| 400V | Para | 160 | ||
| 500V | Para | 160 | ||
| 690V | Para | 160 | ||
| AC32B | ||||
| 400V | Para | 160 | ||
| 500V | Para | 160 | ||
| 690V | Para | 160 | ||
| AC33B | ||||
| 400V | Para | 160 | ||
| 500V | Para | 160 | ||
| 690V | Para | 160 | ||
| Dissipação de energia por polo máximo | W | 4 | ||
| Potência operacional nominal AC23A | ||||
| 400V | Kw | 90 | ||
| 690V | Kw | 134 | ||
| Poder reativo para o controle de capacitores en | ||||
| Classificação de curto prazo atual (1s) Icw (rms) | Ka | 8 | ||
| Corrente de curto-circuito condicional (rms) | Ka | 100 | ||
| Proteção contra curto-circuito com fusível | Classe/A | gG/160 | ||
| Capacidade de capacidade AC23A 400V | Para | 1600 | ||
| Capacidade de quebra AC23A 400V | Para | 1280 | ||
| Vida mecânica | Ciclos | 20000 | ||
| Características mecânicas | ||||
| Posição operacional | ||||
| normal | Plano vertical | |||
| admissível | Qualquer | |||
| Fixação | Parafuso | |||
| Terminais | ||||
| tipo | M8 x 20 | |||
| Torque de aperto para terminais | ||||
| Min | Nm | 15 | ||
| Max | Nm | 22 | ||
| Min | Ibin | 132 | ||
| Max | Ibin | 194 | ||
| Seção do motorista | ||||
| IEC min | mm2 | 70 | ||
| IEC max | mm2 | 185 | ||
| AWG/kcmil min | 00 | |||
| AWG/kcmil max | 400 | |||
| Dados técnicos ul | ||||
| Padrão UL | UL1008 | |||
| Classificação atual de propósito geral | Para | 100 | ||
| Motor trifáso atual de potência/FLA | ||||
| 240V | Hp | 30/80 | ||
| 480V | Hp | 75/96 | ||
| 600V | Hp | 100/99 | ||
| Classificação de curto circuito | kA rms | 200 | ||
| Classificação de curto circuito com fusível | Classe/A | J/100 | ||
| Lugs do kit ul terminal | GLX500 - GLX501 | |||
| Dimensões mínimas do gabinete na corrente nominal | ||||
| milímetro | milímetro | 400 x 250 x 150 | ||
| em | em | 15,8 x 9,9 x 5,9 | ||
| Condições ambientais | ||||
| Temperatura de operação | ||||
| Min | C | -25 | ||
| Max | C | +55 | ||
| Temperatura de armazenamento | ||||
| Min | C | -40 | ||
| Max | C | +70 | ||
| Altitude máxima | m | 3000 | ||
| Classificação ETIM | ||||
| ETIM 8.0 | EC000216 - Interruptor desconectado | |||
| Característica | Valor |
|---|---|
| Tensão nominal de operação (EF001435) | 400 V |
| Máx. tensão nominal de operação Ue CA (EF007355) | 600 V |
| Corrente nominal suportável lcw atual (EF007050) | 6 kA |
| Potência de operação nominal em AC-23, 400 V (EF007027) | 90 kW |
| Número de contatos auxiliares como contato de comutação (EF003531) | 0 |
| Corrente condicional nominal de curto-circuito Iq (EF001444) | 100 kA |
| Número de polos (EF001391) | 3 |
| Número de contatos auxiliares como contato normalmente fechado (EF001377) | 0 |
| Número de contatos auxiliares como contato normalmente aberto (EF001376) | 0 |
| Versão do interruptor de inversão (EF009408) | Não |
| Saída de tensão opcional (EF007491) | Não |
| Acionamento do motor opcional (EF007386) | Não |
| Apropriado para a instalação do quadro de distribuição (EF007262) | Não |
| Adequado para montagem frontal de 4 furos (EF007247) | Não |
| Versão de chave de manutenção/serviço (EF006986) | Sim |
| Versão de interruptor de segurança (EF006985) | Não |
| Versão de interruptor principal (EF006981) | Sim |
| Versão como instalação de paragem de emergência (EF006959) | Não |
| Acionamento do motor integrado (EF006697) | Não |
| Possível interbloqueio (EF006281) | Não |
| Construção do dispositivo (EF008240) | Técnica de instalação fixa para dispositivo embutido |
| Tipo de elemento de controlo (EF006976) | Controlo rotativo remoto na porta |
| Tipo de conexão elétrica do circuito principal (EF006819) | Conexão por parafuso |
