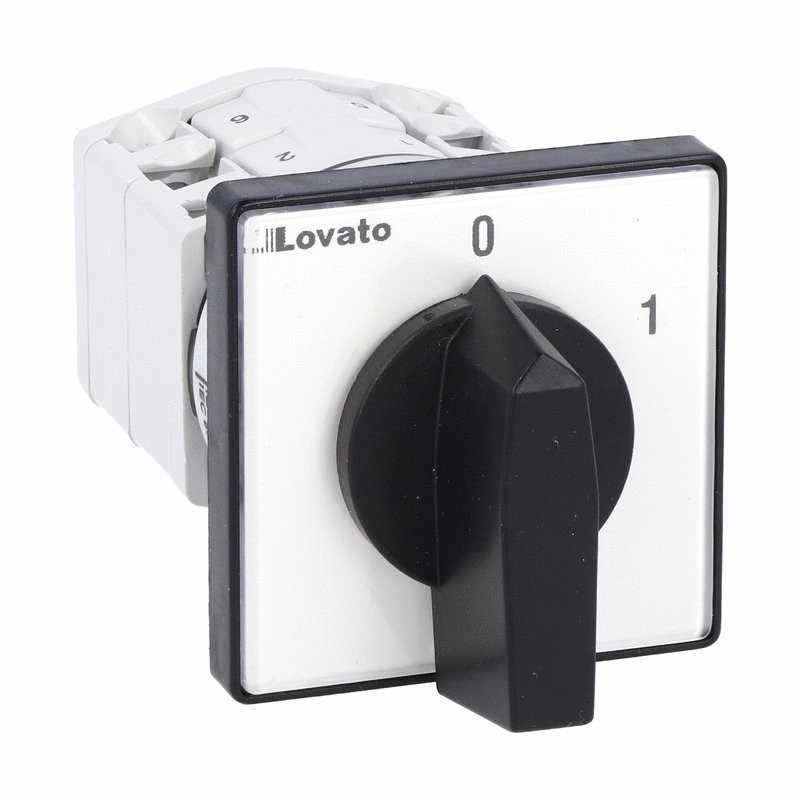

LOVATO ELECTRIC GF2010U GF2010U - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

GF2010U LOVATO INTERRUPTOR ON /OFF 3P 20A FRONT MOUNT 48X48

Name: GF2010U LOVATO INTERRUPTOR ON /OFF 3P 20A FRONT MOUNT 48X48
Brand: LOVATO ELECTRIC
SKU: LOVGF2010U
Availability: Discontinued

Referência: GF2010U

Fabricante: LOVATO ELECTRIC

Descrição:

INTERRUPTOR ON /OFF 3P 20A FRONT MOUNT 48X48

GF SERIES ROTATIVO CAM SWITCH, 3 POLOS 20A INTERRUPTOR DE DESLIGAMENTO, SUPORTE FRONTAL COM ALÇA PRETA, PLACA FACIAL DE 48X48MM

Categorias:

Aparelhos elétricos de baixa tensão > Interruptor Selector, dispositivo completo
LOVATO ELECTRIC > Rotary cam switches - LOVATO ELECTRIC.

Produto novo em sua embalagem original com todas as garantias e certificações de LOVATO ELECTRIC

Mais informação
ETIM
Avaliações

Garantia, reparação e devolução.

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Solicite um orçamento e verificaremos a disponibilidade das unidades. Caso não estejam disponíveis, um dos nossos técnicos procurará uma solução alternativa.

JÁ VISTOS

MAIS INFORMAÇÃO

Código de ordem	GF2010U
Peso [g]
Unidades de embalagem
Quantidade de pedidos de várias embalagens	0
Dimensões de embalagem [mm]	050X050X103
Volume [cm3]	258
Código de barras [EAN13]	3850144079205
Código HS	85365080

Dimensões

Esquemas elétricos

Aprovações:
Culus
EAC

conformidade:
IEC/EN/BS 60947-1
IEC/EN/BS 60947-3
IEC/EN/BS 60947-5-1
UL60947-4-1
CSA C22.2 No 14

Designação do produto				Interruptores de câmera rotativo
Designação do tipo do produto				GF20
Características gerais
Diagrama de comutação				10 - Interruptor ON/OFF 3 postes
N° de elementos				2
Forma de montagem				Montagem dianteira com alça preta (U)
Características de contato
Ui de tensão de isolamento nominal
		IEC/EN	V	480
		UL/CSA	V	240
Impulso nominal suportar tensão Uimp			Kv	4
Corrente térmica de ar livre convencional Ith
		IEC/EN	Para	20
		UL/CSA	Para	15
Tensão operacional nominal			V	480
Tensão de impulso operacional nominal			Kv	4
Tamanho máximo do fusível para proteção contra curto-circuito In (gG)
		10kA	Para	20
		15kA	Para	20
		25kA	Para	20
Avaliado tempo curto atual Icw
		1s	Para	250
Condutividade				10/5 mA/V
Atual operacional IEC/EN
	AC1/AC21A
			Para	20
	AC15
		110V	Para	10
		220/230V	Para	8
		380/400V	Para	6
Potência operacional nominal em AC
	AC3 trifásica
		220/230V	Kw	3
		380/440V	Kw	5
	AC3 em fase única
		110V	Kw	0.5
		220/230V	Kw	1.5
		380/440V	Kw	2
	AC23A trifásica
		220/230V	Kw	4
		380/440V	Kw	7.5
	AC23A em fase única
		110V	Kw	0.75
		220/230V	Kw	2
		380/440V	Kw	2.5
Corrente operacional nominal em DC
	DC21A
		381	Para	20
		60V	Para	20
		110V	Para	4
		220V	Para	0.7
		440V	Para	0.2
	DC13
		145	Para	6
		381	Para	6
		60V	Para	3
		110V	Para	1
		220V	Para	0.4
		440V	Para	0.15
Dissipação de energia			W	0.8
Características mecânicas
Terminais de parafuso				M3
Torque de aperto para terminais no máximo			Nm	0.5
Tamanho do motorista
	AWG - Cabo rígido
		Min	AWG	20
		Max	AWG	12
	AWG - Cabo flexível
		Min	AWG	20
		Max	AWG	12
	Tamanho do condutor (IEC) - Cabo flexível
		Min	mm2	0.5
		Max	mm2	2.5
	Tamanho do condutor (IEC) - Cabo rígido
		Min	mm2	0.5
		Max	mm2	2.5
Vida mecânica			Ciclos	1x10⁶
Dados técnicos ul
Potência do motor para controle direto on-line
	para motor trifásica
		240V	Hp	3
	para motor monárfato
		240V	Hp	1
Condições ambientais
temperatura
	Temperatura de operação
		Min	C	-25
		Max	C	+55
	Temperatura de armazenamento
		Min	C	-40
		Max	C	+70
Resistência & Proteção
Grau IP dianteiro				IP40
Terminais de grau IP				IP20
Classificação ETIM
ETIM 8.0				EC001029 - Seletor de switch, completo

ETIM for GF2010U Componentes industriais para Baixa Tensão (EC001029)

Nome da característicaTipo de elemento de controlo (EF006976)

Valor da característicaBotão de giro curto

Nome da característicaMaterial do anel frontal (EF005972)

Valor da característicaPlástico

Nome da característicaGrau de proteção (IP) (EF005474)

Valor da característicaIP40

Nome da característicaAcabamento da conexão elétrica (EF003961)

Valor da característicaLigação com parafuso

Nome da característicaCom anel frontal (EF006014)

Valor da característicaNão

Nome da característicaCom fonte de luz (EF005905)

Valor da característicaNão

Nome da característicaRetorno por mola/tátil (EF001407)

Valor da característicaNão

Nome da característicaAdequado para iluminação (EF001142)

Valor da característicaNão

Nome da característicaNúmero de contatos como inversores (EF008257)

Valor da característica0

Nome da característicaNúmero de contatos como contato normalmente aberto (EF008256)

Valor da característica2

Nome da característicaNúmero de contatos como contato normalmente fechado (EF008255)

Valor da característica0

Nome da característicaNúmero de posições do interruptor (EF000231)

Valor da característica2
