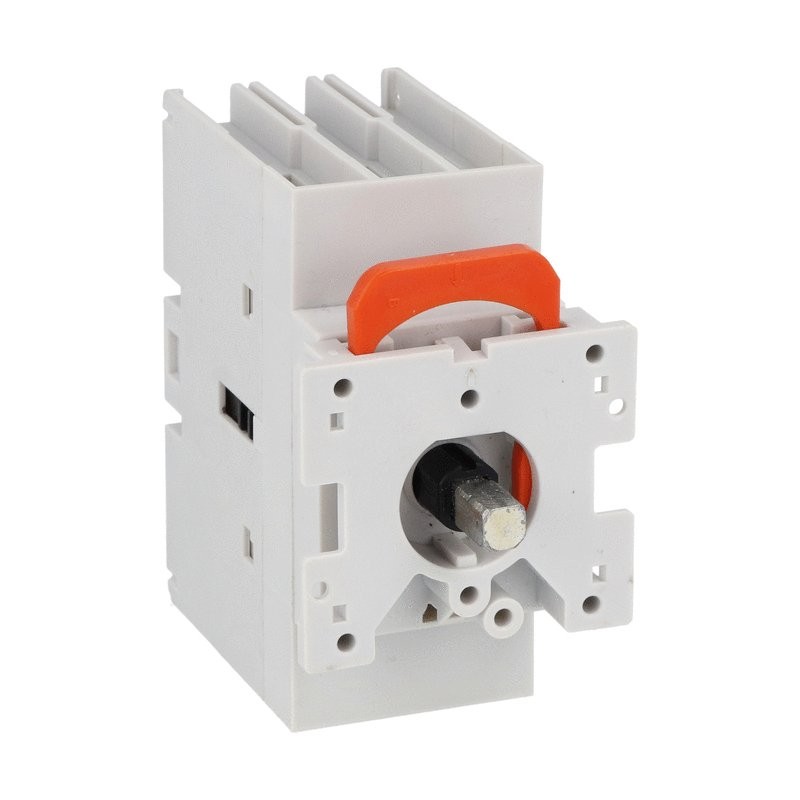

GA063SC LOVATO SWITCH 3P 63A AC21 PORTA MONTAGEM
GA063SC
LOVATO ELECTRIC
SWITCH 3P 63A AC21 PORTA MONTAGEM
DESCONECTADOR DE INTERRUPTOR DE TRÊS POLOS, VERSÃO DE SUPORTE DA PORTA, 63A
Aparelhos elétricos de baixa tensão > Suporte
Switch disconnectors - LOVATO ELECTRIC.
Produto novo em sua embalagem original com todas as garantias e certificações de LOVATO ELECTRIC
Best sellers
▲Mais informação
▲| Código de ordem | GA063SC |
| Peso [g] | 170 |
| Unidades de embalagem | 1 |
| Quantidade de pedidos de várias embalagens | 1 |
| Dimensões de embalagem [mm] | 080X047X098 |
| Volume [cm3] | 76° |
| Código de barras [EAN13] | 8013975270332 |
| Código HS | 85365080 |
IEC/EN 60947-3
IEC/EN 60947-1
| Designação do produto | Interruptor de desconectador | |||
| Designação do tipo do produto | GA | |||
| Número de postes | Nr. | 3 | ||
| Tipo de tensão operacional | corrente alternada | |||
| Características de contato | ||||
| IEC Corrente térmica de ar livre IEC Ith | Para | 63 | ||
| Tensão de isolamento nominal Ui IEC/EN | V | 1000 | ||
| Impulso nominal suportar tensão Uimp | Kv | 8 | ||
| Operando atual ou seja, | ||||
| AC21A | ||||
| 400V | Para | 63 | ||
| 500V | Para | 63 | ||
| 690V | Para | 63 | ||
| AC22A | ||||
| 400V | Para | 63 | ||
| 500V | Para | 45 | ||
| 690V | Para | 45 | ||
| AC23A | ||||
| 400V | Para | 45 | ||
| 500V | Para | 25 | ||
| 690V | Para | 25 | ||
| Corrente de curto-circuito condicional (rms) | Ka | 10 | ||
| Capacidade de capacidade AC23A 400V | Para | 450 | ||
| Capacidade de quebra AC23A 400V | Para | 360 | ||
| Vida mecânica | Ciclos | 100000 | ||
| Vida elétrica AC21A | Ciclos | 15000 | ||
| Características mecânicas | ||||
| Terminais | ||||
| tipo | Pegar | |||
| Largura | milímetro | 5.6 | ||
| altura | milímetro | 6.5 | ||
| parafuso | M4 | |||
| ferramenta | Phillips 2 | |||
| Torque de aperto para terminais | ||||
| Min | Nm | 1.8 | ||
| Max | Nm | 2 | ||
| Min | Ibin | 1.3 | ||
| Max | Ibin | 1.5 | ||
| Seção do motorista | ||||
| IEC min | mm2 | 0.75 | ||
| IEC max | mm2 | 16 | ||
| AWG/kcmil min | 18 | |||
| AWG/kcmil max | 6 | |||
| Condições ambientais | ||||
| Temperatura de operação | ||||
| Min | C | -25 | ||
| Max | C | +55 | ||
| Temperatura de armazenamento | ||||
| Min | C | -40 | ||
| Max | C | +70 | ||
| Altitude máxima | m | 3000 | ||
| Classificação ETIM | ||||
| ETIM 8.0 | EC000216 - Interruptor desconectado | |||
| Característica | Valor |
|---|---|
| Construção do dispositivo (EF008240) | Técnica de instalação fixa para dispositivo embutido |
| Tipo de elemento de controlo (EF006976) | Controlo rotativo remoto na porta |
| Tipo de conexão elétrica do circuito principal (EF006819) | Grampo de quadro |
| Grau de proteção (IP), frente (EF003118) | IP20 |
| Tensão nominal de operação (EF001435) | 400 V |
| Versão do interruptor de inversão (EF009408) | Não |
| Saída de tensão opcional (EF007491) | Não |
| Acionamento do motor opcional (EF007386) | Não |
| Apropriado para a instalação do quadro de distribuição (EF007262) | Sim |
| Adequado para montagem frontal de 4 furos (EF007247) | Sim |
| Versão de chave de manutenção/serviço (EF006986) | Sim |
| Versão de interruptor de segurança (EF006985) | Não |
| Versão de interruptor principal (EF006981) | Sim |
| Versão como instalação de paragem de emergência (EF006959) | Não |
| Acionamento do motor integrado (EF006697) | Não |
| Possível interbloqueio (EF006281) | Sim |
| Corrente contínua nominal, AC-23, 400 V (EF011777) | 63 A |
| Corrente permanente nominal em AC-21, 400 V (EF009165) | 63 A |
| Máx. tensão nominal de operação Ue CA (EF007355) | 690 V |
| Potência de operação nominal em AC-23, 400 V (EF007027) | 30 kW |
| Número de contatos auxiliares como contato de comutação (EF003531) | 0 |
| Corrente condicional nominal de curto-circuito Iq (EF001444) | 10 kA |
| Número de polos (EF001391) | 3 |
| Número de contatos auxiliares como contato normalmente fechado (EF001377) | 0 |
| Número de contatos auxiliares como contato normalmente aberto (EF001376) | 0 |
