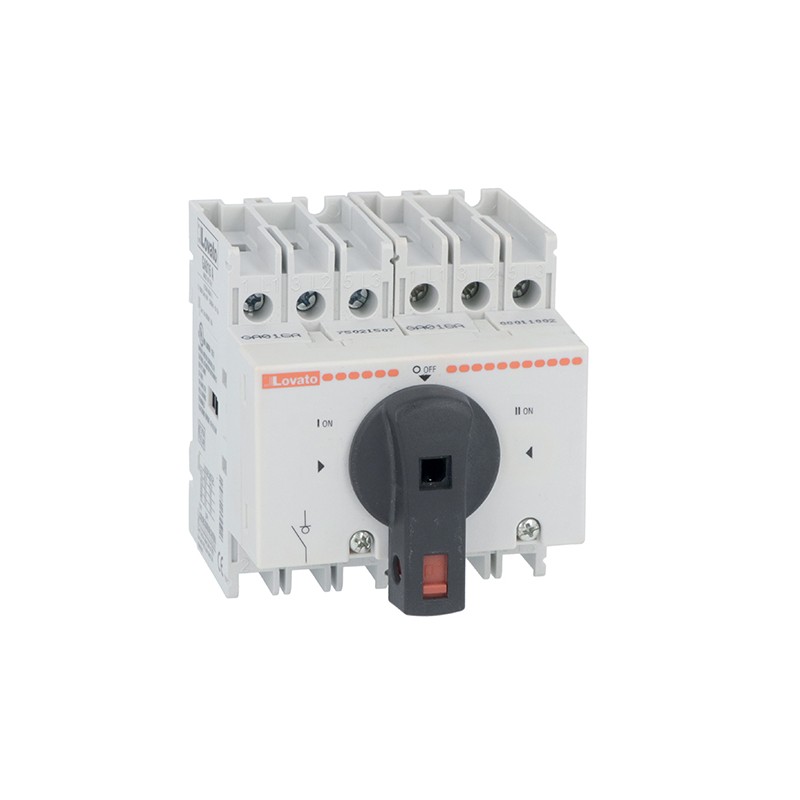

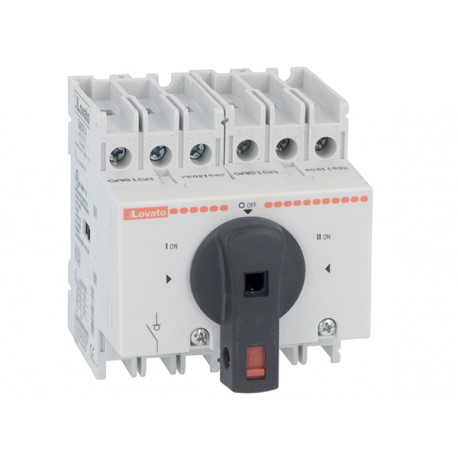

GA063SAET6 LOVATO Tripolar Switch 45A Direct Control Black
GA063SAET6
LOVATO ELECTRIC
Tripolar Switch 45A Direct Control Black
SWITCH SHIFT 63A MONTADO EM TRÊS POLOS
Aparelhos elétricos de baixa tensão > Suporte
Switch disconnectors - LOVATO ELECTRIC.
Produto novo em sua embalagem original com todas as garantias e certificações de LOVATO ELECTRIC
Best sellers
▲Mais informação
▲| Código de ordem | GA063SAET6 |
| Peso [g] | 76° |
| Unidades de embalagem | 1 |
| Quantidade de pedidos de várias embalagens | 1 |
| Dimensões de embalagem [mm] | |
| Volume [cm3] | |
| Código de barras [EAN13] | 8013975270257 |
| Código HS | 85365080 |
| Designação do produto | Switch de troca montado | |||
| Designação do tipo do produto | GA | |||
| Número de postes | Nr. | 3 | ||
| Tipo de tensão operacional | corrente alternada | |||
| Características de contato | ||||
| IEC Corrente térmica de ar livre IEC Ith | Para | 63 | ||
| Tensão de isolamento nominal Ui IEC/EN | V | 1000 | ||
| Impulso nominal suportar tensão Uimp | Kv | 8 | ||
| Operando atual ou seja, | ||||
| AC21A | ||||
| 400V | Para | 63 | ||
| 500V | Para | 63 | ||
| 690V | Para | 63 | ||
| AC22A | ||||
| 400V | Para | 63 | ||
| 500V | Para | 45 | ||
| 690V | Para | 45 | ||
| AC23A | ||||
| 400V | Para | 45 | ||
| 500V | Para | 25 | ||
| 690V | Para | 25 | ||
| Dissipação de energia por polo máximo | W | 2.9 | ||
| Potência operacional nominal AC23A | ||||
| 400V | Kw | 22 | ||
| 690V | Kw | 22 | ||
| Corrente de curto-circuito condicional (rms) | Ka | 10 | ||
| Proteção contra curto-circuito com fusível | Classe/A | gG63 | ||
| Capacidade de capacidade AC23A 400V | Para | 450 | ||
| Capacidade de quebra AC23A 400V | Para | 360 | ||
| Vida mecânica | Ciclos | 100000 | ||
| Vida elétrica AC21A | Ciclos | 15000 | ||
| Características mecânicas | ||||
| Posição operacional | ||||
| normal | Plano vertical | |||
| admissível | Qualquer | |||
| Fixação | Parafuso / din trilho 35mm | |||
| Terminais | ||||
| tipo | Pegar | |||
| Largura | milímetro | 5.6 | ||
| altura | milímetro | 6.5 | ||
| parafuso | M4 | |||
| ferramenta | Phillips 2 | |||
| Torque de aperto para terminais | ||||
| Min | Nm | 1.8 | ||
| Max | Nm | 2 | ||
| Min | Ibin | 1.3 | ||
| Max | Ibin | 1.5 | ||
| Seção do motorista | ||||
| IEC min | mm2 | 0.75 | ||
| IEC max | mm2 | 16 | ||
| AWG/kcmil min | 18 | |||
| AWG/kcmil max | 6 | |||
| peso | G | 350 | ||
| Condições ambientais | ||||
| Temperatura de operação | ||||
| Min | C | -25 | ||
| Max | C | +55 | ||
| Temperatura de armazenamento | ||||
| Min | C | -40 | ||
| Max | C | +70 | ||
| Altitude máxima | m | 3000 | ||
| Resistência & Proteção | ||||
| Grau IP dianteiro | IP20 | |||
| Grau de poluição | 3 | |||
| Classificação ETIM | ||||
| ETIM 8.0 | EC000216 - Interruptor desconectado | |||
| Característica | Valor |
|---|---|
| Construção do dispositivo (EF008240) | Técnica de instalação fixa para dispositivo embutido |
| Cor do elemento de atuação (EF007167) | Preto |
| Tipo de elemento de controlo (EF006976) | Botão de giro longo |
| Tipo de conexão elétrica do circuito principal (EF006819) | Grampo de quadro |
| Grau de proteção (IP), frente (EF003118) | IP20 |
| Tensão nominal de operação (EF001435) | 400 V |
| Versão do interruptor de inversão (EF009408) | Não |
| Saída de tensão opcional (EF007491) | Não |
| Acionamento do motor opcional (EF007386) | Não |
| Apropriado para a instalação do quadro de distribuição (EF007262) | Sim |
| Adequado para montagem frontal de 4 furos (EF007247) | Não |
| Versão de chave de manutenção/serviço (EF006986) | Sim |
| Versão de interruptor de segurança (EF006985) | Não |
| Versão de interruptor principal (EF006981) | Sim |
| Versão como instalação de paragem de emergência (EF006959) | Não |
| Acionamento do motor integrado (EF006697) | Não |
| Possível interbloqueio (EF006281) | Sim |
| Corrente contínua nominal, AC-23, 400 V (EF011777) | 45 A |
| Corrente permanente nominal em AC-21, 400 V (EF009165) | 63 A |
| Máx. tensão nominal de operação Ue CA (EF007355) | 690 V |
| Potência de operação nominal em AC-23, 400 V (EF007027) | 22 kW |
| Número de contatos auxiliares como contato de comutação (EF003531) | 0 |
| Corrente condicional nominal de curto-circuito Iq (EF001444) | 10 kA |
| Número de polos (EF001391) | 3 |
| Número de contatos auxiliares como contato normalmente fechado (EF001377) | 0 |
| Número de contatos auxiliares como contato normalmente aberto (EF001376) | 0 |
