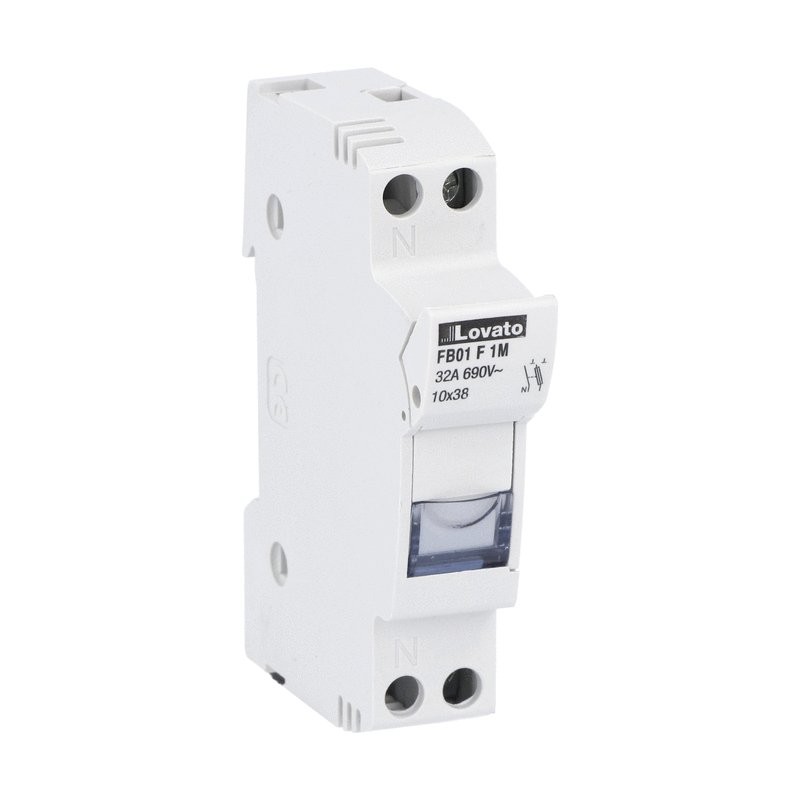

FB01F1M LOVATO SUPORTE DE FUSÍVEL 1P+N 10X38 1 MÓDULO
FB01F1M
LOVATO ELECTRIC
SUPORTE DE FUSÍVEL 1P+N 10X38 1 MÓDULO
SUPORTE DE FUSÍVEL, PARA FUSÍVEIS DE 10X38MM. CORRENTE NOMINAL 32A A 690VAC, 1P+N. SEM INDICADOR DE STATUS. 1 MÓDULO
Disjuntores, fusíveis > Suporte para fusível cilíndrico
Fuse holders and fuses - LOVATO ELECTRIC.
Produto novo em sua embalagem original com todas as garantias e certificações de LOVATO ELECTRIC
Best sellers
▲Mais informação
▲| Código de ordem | FB01F1M |
| Peso [g] | 73 |
| Unidades de embalagem | 12 |
| Quantidade de pedidos de várias embalagens | 12 |
| Dimensões de embalagem [mm] | 227X085X065 |
| Volume [cm3] | 104.515 |
| Código de barras [EAN13] | 8013975208717 |
| Código HS | 85389099 |
EAC
IEC/EN 60269-1
IEC/EN 60269-2
IEC/EN 60947-1
IEC/EN 60947-3
UL 4248-1
CSA C22.2 n°4248.1
| Designação do produto | Suporte de fusíveis | |||
| Designação do tipo do produto | FB | |||
| Número de módulos DIN | 1 | |||
| Tipo de tensão operacional | corrente alternada | |||
| Características elétricas | ||||
| Corrente máxima avaliada da IEC (In) | Para | 32 | ||
| Tensão máxima de classificação IEC (Un) | V | 690 | ||
| Categoria IEC Utilização | AC22B 500V - AC21B 690V | |||
| Fator de depreciação da corrente nominal Em para diferentes temperaturas ambientais | ||||
| 20°C | 1 | |||
| 30°C | 0.95 | |||
| 40°C | 0.9 | |||
| 50°C | 0.8 | |||
| 60°C | 0.7 | |||
| 70°C | 0.5 | |||
| Fator de depreciação da corrente avaliada Em para porta-fusíveis lado a lado (polos) | ||||
| 1-4 | 1 | |||
| 5-6 | 0.8 | |||
| 7-9 | 0.7 | |||
| ≥10 | 0.6 | |||
| Corrente nominal (In) | Para | 32 | ||
| Condições ambientais | ||||
| Temperatura de operação | ||||
| Min | C | -20 | ||
| Max | C | +70 | ||
| Temperatura de armazenamento | ||||
| Min | C | -40 | ||
| Max | C | +80 | ||
| Altitude máxima | m | 3000 | ||
| Características mecânicas | ||||
| Posição operacional | ||||
| normal | Plano vertical | |||
| admissível | Qualquer | |||
| Fixação | Trilho DIN de 35mm | |||
| Torque de aperto para terminais | ||||
| Max | Nm | 2.5 | ||
| Max | Ibin | 22 | ||
| Seção do motorista | ||||
| Max flexível (IEC) | mm2 | 16 | ||
| - Max flexível (AWG/kcmil) | 8 | |||
| Max rígido (IEC) | mm2 | 16 | ||
| - Máximo rígido (AWG/kcmil) | 8 | |||
| peso | G | 62 | ||
| Resistência & Proteção | ||||
| Grau IP dianteiro | IP20 | |||
| Classificação ETIM | ||||
| ETIM 8.0 | EC002705 - Suporte para fusível cilíndrico | |||
| Característica | Valor |
|---|---|
| Para tamanho do fusível (EF008316) | 10x38 mm |
| Grau de proteção (IP) (EF005474) | IP20 |
| Método de montagem (EF000003) | Calha DIN |
| Indicação de defeito ótico (EF008181) | Não |
| Comutação simultânea de neutro N (EF005997) | Sim |
| Bloqueável (EF000113) | Não |
| Largura em número de módulos (EF002950) | 2 |
| Número de polos (EF001391) | 1 |
| Profundidade incorporada (EF000218) | 64 mm |
| Tensão nominal (EF000002) | 690 V |
