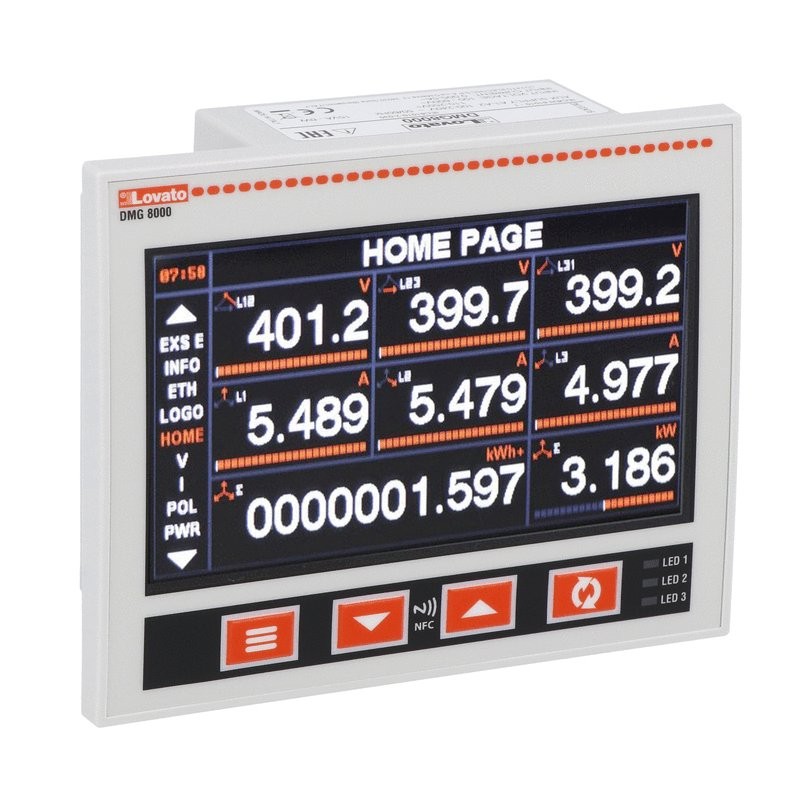

DMG8000 LOVATO PAINEL M. COR GLCD MULT., ETHERNET
DMG8000
LOVATO ELECTRIC
PAINEL M. COR GLCD MULT., ETHERNET
ANALISADOR DE POTÊNCIA COM DISPLAY DE CORES WIDESCREEN LCD. AUXILIAR DE ABASTECIMENTO 100...240VAC. EXPANSÍVEL COM 3 EXP... MÓDULOS, PORTA ETHERNET INCORPORADA, MEMÓRIA DE DADOS PARA REGISTRO, COMPATÍVEL COM SISTEMA FÁCIL DE MONITORAMENTO DE ENERGIA DE RAMIFICAÇÃO
-
Aparamenta para montagem em trilho DIN / armário > Testador
Metering instruments and current transformers - LOVATO ELECTRIC.
Produto novo em sua embalagem original com todas as garantias e certificações de LOVATO ELECTRIC
Related products
▲Best sellers
▲Mais informação
▲| Código de ordem | DMG8000 |
| Peso [g] | 420 |
| Unidades de embalagem | 1 |
| Quantidade de pedidos de várias embalagens | 1 |
| Dimensões de embalagem [mm] | 150X110X090 |
| Volume [cm3] | 1485 |
| Código de barras [EAN13] | 8013975271414 |
| Código HS | 90303100 |
Ce
UKCA
EAC
IEC/EN/BS 61010-1
IEC/EN/BS 61000-6-2
IEC/EN/BS 61000-6-4
| Designação do produto | Painel m. cor glcd mult., Ethernet | |||
| Designação do tipo do produto | DMG8000 | |||
| Tipo | Trifásica + neutra + terra | |||
| Fornecimento auxiliar nos EUA | ||||
| Tensão de alimentação classificada auxiliar AC | VCA | 100... 240 | ||
| Tensão de alimentação classificada auxiliar DC | VDC | 110... 250 | ||
| Faixa de tensão operacional auxiliar | ||||
| corrente alternada | ||||
| Min | VCA | 90 | ||
| Max | VCA | 264 | ||
| Dc | ||||
| Min | VDC | 100 | ||
| Max | VDC | 300 | ||
| Frequência operacional | ||||
| Min | Hz | 45 | ||
| Max | Hz | 66 | ||
| Consumo de energia | ||||
| Max | Vai | 15 | ||
| Dissipação de energia Max | W | 6 | ||
| Medição de entradas de tensão | ||||
| Tensão nominal (Ue) | ||||
| fase | VCA | 600 | ||
| fase neutra | VCA | 347 | ||
| Faixa de tensão operacional | ||||
| fase | VCA | 40... 830 | ||
| fase neutra | VCA | 5...480 | ||
| Frequência operacional de entradas de tensão | ||||
| Min | Hz | 45 e 360 | ||
| Max | Hz | 66 e 440 | ||
| Método de medição de entradas de tensão | Verdadeiros RMS | |||
| Método de conexão | Único. Dois. Trifásica com ou sem neutro. Sistema trifásica equilibrado. Aron trifásica. | |||
| Entradas atuais | ||||
| Corrente nominal (ou seja) | Para | 1A/5A | ||
| Faixa de medição | 0.004... 6 | |||
| Método de medição | TRMS | |||
| Capacidade de sobrecarga | +20% ou seja, por tomografia externa com 5A secundário | |||
| Pico de sobrecarga | Para | 120A para 0,5s | ||
| Exatidão | ||||
| Condições de medição (T +23°C ±1°C / Rel. Umidade 45 ±15% R.H.) | ||||
| Tensão VLN | Classe 0.2 (IEC/EN 61557-12), V:50-480V~ | |||
| Tensão VLL | Classe 0.2 (IEC/EN 61557-12), V:87-830V~ | |||
| atual | Classe 0.2 (IEC/EN 61557-12), In:5A~ | |||
| frequência | Classe 0.02 (IEC/EN 61557-12) | |||
| poder ativo | Classe 0.5 (IEC/EN 61557-12) | |||
| poder reativo | Classe 1 (IEC/EN 61557-12) | |||
| energia ativa | Classe 0.5s (IEC/EN 62053-22) | |||
| energia reativa | Classe 1 (IEC/EN 62053-24) | |||
| THD | Classe 5 (IEC/EN 61557-12) | |||
| 2ª ª ordem harmônica | Classe 5 (IEC/EN 61557-12) | |||
| Isolamentos | ||||
| Tensão de isolamento nominal Ui IEC/EN | V | 600 | ||
| Impulso nominal suportar tensão Uimp | Kv | 9.6 | ||
| Frequência operacional suporta tensão | Kv | 5.4 | ||
| Características mecânicas | ||||
| Tipo de habitação | Xantar RAL 7035 | |||
| Tipo de terminais | Removível | |||
| Motorista de seção transversal | ||||
| Min | mm2 | 0.2 | ||
| Max | mm2 | 2.5 | ||
| Min | AWG | 24 | ||
| Max | AWG | 12 | ||
| Torque de aperto (Max) | ||||
| Nm | 0.5 | |||
| lbin | 4.5 | |||
| Fixação | Montagem de descarga | |||
| peso | G | 420 | ||
| Condições ambientais | ||||
| temperatura | ||||
| Temperatura de operação | ||||
| Min | C | -20 | ||
| Max | C | +60 | ||
| Temperatura de armazenamento | ||||
| Min | C | -30 | ||
| Max | C | +80 | ||
| Umidade relativa do ar | % | <80 | ||
| Grau máximo de poluição | 2 | |||
| Grau de proteção | IP65 | |||
| Classificação ETIM | ||||
| ETIM 8.0 | EC002301 - Instrumento de medição multifuncional | |||
| Característica | Valor |
|---|---|
| Classe de precisão da energia reativa segundo IEC 62053-23 (EF015239) | Outro |
| Classe de precisão da energia ativa segundo IEC 62053-22 (EF015238) | 0.5S |
| Grau de proteção (IP), frente (EF003118) | IP65 |
| Tipo de tensão de alimentação (EF002991) | AC/DC |
| Consola (EF000360) | LCD |
| Faixa de medição de frequência (EF009469) | 45 Hz |
| Tensão de alimentação DC (intervalo) (EF007534) | 110 V |
| Tensão de alimentação AC 60 Hz (EF007533) | 100 V |
| Tensão de alimentação AC 50 Hz (EF007532) | 100 V |
| Ecrã remoto (EF016138) | Não |
| Servidor web com protocolo de transferência HTTPS (EF015395) | Não |
| Com controlo de acesso baseado em função (RBAC) (EF015394) | Não |
| Com registo de eventos de segurança (EF015393) | Não |
| Com assinatura digital de firmware (EF015392) | Sim |
| Com registo para auditoria (audit log) (EF015391) | Não |
| Suporta protocolo para OPC UA PubSub (EF015390) | Não |
| Suporta protocolo Ethernet IEC 61850 (EF015389) | Não |
| Suporta o protocolo PROFINET IO (EF007525) | Não |
| Wattímetro (EF006561) | Sim |
| Voltímetro (EF006560) | Sim |
| Contador de impulsos (EF006559) | Sim |
| Medidor de frequência (EF006558) | Sim |
| Tacómetro/conta-rotações (EF006557) | Não |
| Contador de energia reativa (EF006556) | Sim |
| Amperímetro (EF006555) | Sim |
| Suporta o protocolo outros sistemas de barramento (EF003062) | Não |
| Suporta o protocolo MODBUS (EF003057) | Sim |
| Suporta o protocolo PROFIBUS (EF003052) | Sim |
| Número de entradas de medida de corrente (EF015388) | 3 |
| Número de entradas de medida de tensão (EF015385) | 4 |
| Frequência de amostragem (EF015240) | 6400 Hz |
| Resolução do ecrã (vertical) (EF012562) | 272 px |
| Resolução do ecrã (horizontal) (EF012561) | 480 px |
| Conexões Ethernet (EF004661) | 1 |
| Número de saídas analógicas (EF001995) | 0 |
| Número de entradas analógicas (EF001994) | 0 |
| Número de saídas digitais (EF001993) | 0 |
| Número de entradas digitais (EF001992) | 0 |
| Profundidade (EF000049) | 71 mm |
| Altura (EF000040) | 96 mm |
| Largura (EF000008) | 118 mm |
