LOVATO ELECTRICMetering instruments and current transformers - LOVATO ELECTRIC.DMED330F LOVATO Certificado DMED330MID + UTF

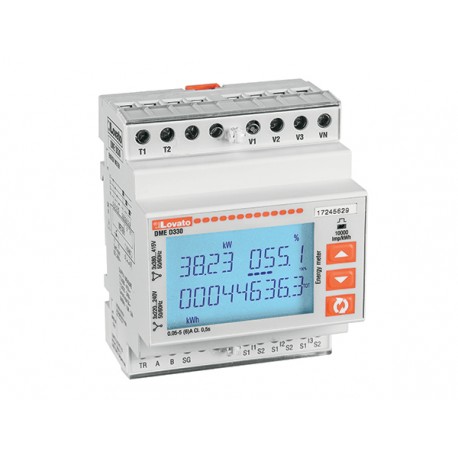

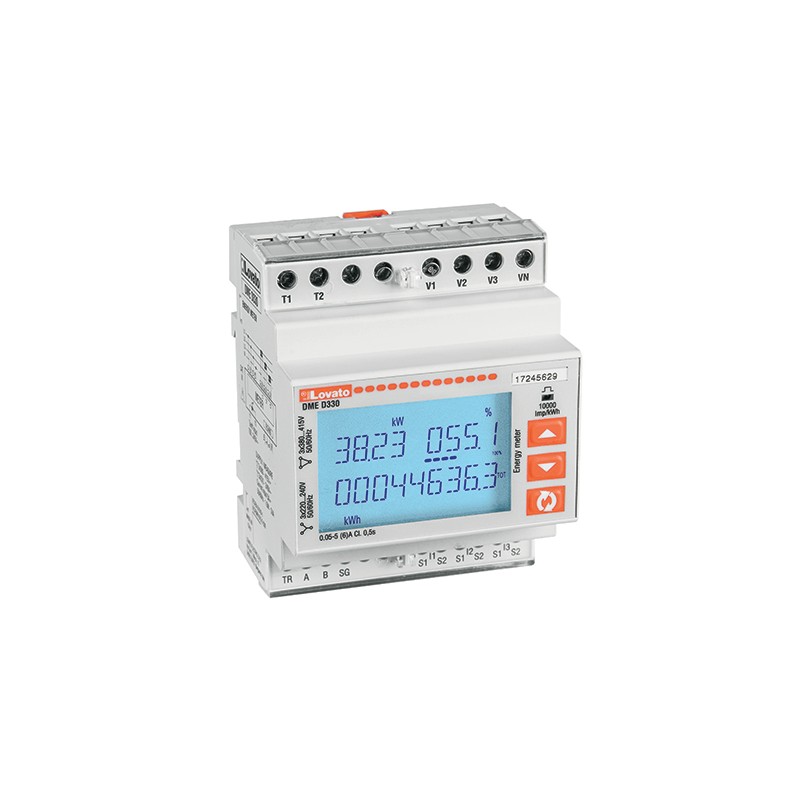

LOVATO ELECTRIC DMED330F DMED330F - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

DMED330F LOVATO Certificado DMED330MID + UTF

Referência: DMED330F

Fabricante: LOVATO ELECTRIC

Descrição:

Certificado DMED330MID + UTF
MEDIDOR DE ENERGIA, TRIFÁSICA COM CERTIFICADO NEUTRO, NÃO EXPANSÍVEL, MÉDIO, CERTIFICADO UTF. CONEXÃO POR CT /5A SECUNDÁRIO, 4U, INTERFACE RS485, MULTIMÍMETRO

Categorias:

  • Contadores > Medidores de energia elétrica
  • LOVATO ELECTRIC > Metering instruments and current transformers - LOVATO ELECTRIC.

Produto novo em sua embalagem original com todas as garantias e certificações de LOVATO ELECTRIC

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Solicite um orçamento e verificaremos a disponibilidade das unidades. Caso não estejam disponíveis, um dos nossos técnicos procurará uma solução alternativa.

MAIS INFORMAÇÃO

Código de ordemDMED330F
Peso [g]346.8
Unidades de embalagem1
Quantidade de pedidos de várias embalagens1
Dimensões de embalagem [mm]173X124X194
Volume [cm3]4161.688
Código de barras [EAN13]8013975232934
Código HS90283019
Dimensões
Esquemas elétricos
Aprovações:
RCM
conformidade:
EN50470-1
EN50470-3
TR 50579
Designação do produtoMedidores de energia trifásica
Designação do tipo do produtoCertificado DMED330MID + UTF
TipoTrifásica + neutra
Número do módulo ferroviário DIN4
Fornecimento auxiliar nos EUA
Frequência operacional
MinHz50
Consumo de energia
MaxVai3.5
Dissipação de energia MaxW2.7
Medição de entradas de tensão
Tensão nominal (Ue)
faseVCA400
fase neutraVCA230
Faixa de tensão operacional
faseVCA323... 456
fase neutraVCA187... 264
Método de conexãoVia CT
Atual
IEC máximo (Imax)Para5
Mínimo da CEI (Imin)Para0.05
Classificação IEC (Iref-lb)Para5
Início da CEI (Ist)mamã0.005
Transição (Itr)Para0.25
Exatidão
Condições de medição (T +23°C ±1°C / Rel. Umidade 45 ±15% R.H.)
energia ativaClasse B (EN50470-3)
energia reativaClasse 2 (IEC/EN 62053-23)
Características de saída
Taxa de pulso LEDpulso/kWh1000
Duração do pulso do LEDMs30
Isolamentos
Tensão de isolamento nominal Ui IEC/ENV250
Impulso nominal suportar tensão UimpKv6
Frequência operacional suporta tensãoKv4
Características mecânicas
Tipo de habitaçãoPoliamida
Tipo de terminaisFixo
Motorista de seção transversal
Minmm20.2
Maxmm24 para medição da tensão de alimentação; 2.5 para medição atual
MinAWG24
MaxAWG12
Torque de aperto (Max)
Nm0.8
lbin7
FixaçãoTrilho DIN
pesoG381
Condições ambientais
temperatura
Temperatura de operação
MinC-25
MaxC+55
Temperatura de armazenamento
MinC-25
MaxC+70
Umidade relativa do ar%<80
Grau máximo de poluição2
Ambiente mecânicoClasse M1
Ambiente magnéticoClasse E1
Classificação ETIM
ETIM 8.0EC001506 - Medidor de quilowatt-hora

ETIM for DMED330F Dispositivos de contagem (EC001506)

Nome da característicaTensão nominal (Un) L-L (EF008872)
Valor da característica400 V
Nome da característicaTensão nominal (Un) N-L (EF008871)
Valor da característica230 V
Nome da característicaTaxa de pulso (EF008840)
Valor da característica10000 Imp/kWh (kvarh)
Nome da característicaFrequência (intervalo) (EF000416)
Valor da característica45 Hz
Nome da característicaCorrente nominal (In) (EF008873)
Valor da característica5 A
Nome da característicaLargura em número de módulos (EF002950)
Valor da característica4
Nome da característicaCorrente máxima (Imax) (EF000877)
Valor da característica5 A
Nome da característicaProfundidade (EF000049)
Valor da característica58 mm
Nome da característicaAltura (EF000040)
Valor da característica90 mm
Nome da característicaLargura (EF000008)
Valor da característica72 mm
Nome da característicaCom código de bloqueio (EF008846)
Valor da característicaSim
Nome da característicaAssinatura EDL40 (EF008845)
Valor da característicaNão
Nome da característicaTipo de medição da curva de carga (EF008844)
Valor da característicaNão
Nome da característicaCalibrado (EF008836)
Valor da característicaSim
Nome da característicaTipo de poste (EF008843)
Valor da característicaTrês condutores/quatro condutores
Nome da característicaClasse de precisão (EF008842)
Valor da característicaB
Nome da característicaSaída de pulso (EF008838)
Valor da característicaÓtico
Nome da característicaAprovação (EF008837)
Valor da característicaDiretiva de Instrumentos de Medição
Nome da característicaControlo tarifário (EF008834)
Valor da característicaExterno
Nome da característicaTipo de tarifa (EF007550)
Valor da característicaDuas tarifas
Nome da característicaTipo de energia (EF007135)
Valor da característicaPotência ativa e potência reativa
Nome da característicaTipo de interface (EF006977)
Valor da característicaRS-485
Nome da característicaGrau de proteção (IP) (EF005474)
Valor da característicaIP20
Nome da característicaTipo de contador (EF005441)
Valor da característicaEletrónico
Nome da característicaTipo de indicação (EF000306)
Valor da característicaDigital
Nome da característicaAdequado para (EF000073)
Valor da característicaCompra
Nome da característicaModelo (EF000010)
Valor da característicaTransformador de medição
Nome da característicaMétodo de montagem (EF000003)
Valor da característicaDRA (adaptador de trilho DIN)
