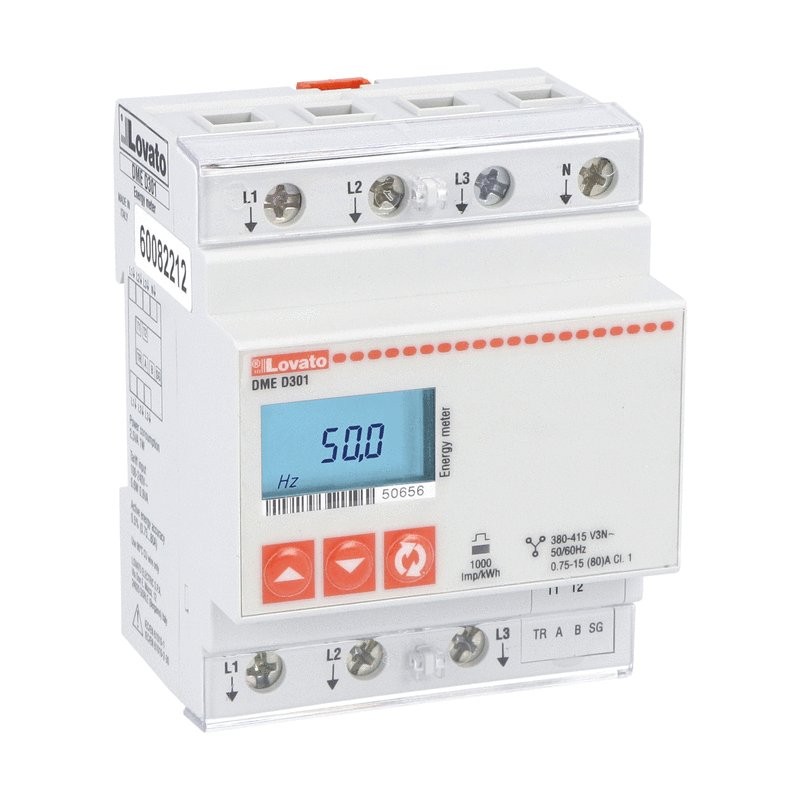

DMED301F LOVATO Certificado DMED301MID + UTF
DMED301F
LOVATO ELECTRIC
Certificado DMED301MID + UTF
MEDIDOR DE ENERGIA, TRIFÁSICA COM CERTIFICADO NEUTRO, NÃO EXPANSÍVEL, MÉDIO, CERTIFICADO UTF. CONEXÃO DIRETA 80A, INTERFACE 4U, RS485, MULTIMETER
Contadores > Medidores de energia elétrica
Metering instruments and current transformers - LOVATO ELECTRIC.
Produto novo em sua embalagem original com todas as garantias e certificações de LOVATO ELECTRIC
Best sellers
▲Mais informação
▲| Código de ordem | DMED301F |
| Peso [g] | |
| Unidades de embalagem | 1 |
| Quantidade de pedidos de várias embalagens | 1 |
| Dimensões de embalagem [mm] | 153X117X092 |
| Volume [cm3] | 1646 |
| Código de barras [EAN13] | 8013975232903 |
| Código HS | 90283019 |
RCM
EN50470-1
EN50470-3
TR 50579
| Designação do produto | Medidores de energia trifásica | |||
| Designação do tipo do produto | Certificado DMED301MID + UTF | |||
| Tipo | Trifásica + neutra | |||
| Número do módulo ferroviário DIN | 4 | |||
| Fornecimento auxiliar nos EUA | ||||
| Frequência operacional | ||||
| Min | Hz | 50 | ||
| Consumo de energia | ||||
| Max | Vai | 20 | ||
| Dissipação de energia Max | W | 1.35 | ||
| Medição de entradas de tensão | ||||
| Tensão nominal (Ue) | ||||
| fase | VCA | 400 | ||
| fase neutra | VCA | 230 | ||
| Faixa de tensão operacional | ||||
| fase | VCA | 323... 456 | ||
| fase neutra | VCA | 187... 264 | ||
| Método de conexão | Directo | |||
| Atual | ||||
| IEC máximo (Imax) | Para | 80 | ||
| Mínimo da CEI (Imin) | Para | 0.5 | ||
| Classificação IEC (Iref-lb) | Para | 10 | ||
| Início da CEI (Ist) | mamã | 40 | ||
| Transição (Itr) | Para | 1 | ||
| Exatidão | ||||
| Condições de medição (T +23°C ±1°C / Rel. Umidade 45 ±15% R.H.) | ||||
| energia ativa | Classe B (EN50470-3) | |||
| energia reativa | Classe 2 (IEC/EN 62053-23) | |||
| Interface serial RS485 | ||||
| Taxa de transmissão | Bps | Programável 1200... 38400 | ||
| Isolamentos | ||||
| Tensão de isolamento nominal Ui IEC/EN | V | 250 | ||
| Impulso nominal suportar tensão Uimp | Kv | 6 | ||
| Frequência operacional suporta tensão | Kv | 4 | ||
| Características mecânicas | ||||
| Tipo de habitação | Poliamida | |||
| Tipo de terminais | Fixo | |||
| Motorista de seção transversal | ||||
| Min | mm2 | 2.5 | ||
| Max | mm2 | 16 | ||
| Min | AWG | 16 | ||
| Max | AWG | 6 | ||
| Torque de aperto (Max) | ||||
| Nm | 2 | |||
| lbin | 14 | |||
| Fixação | Trilho DIN | |||
| peso | G | 360 | ||
| Condições ambientais | ||||
| temperatura | ||||
| Temperatura de operação | ||||
| Min | C | -25 | ||
| Max | C | +55 | ||
| Temperatura de armazenamento | ||||
| Min | C | -25 | ||
| Max | C | +70 | ||
| Umidade relativa do ar | % | <80 | ||
| Grau máximo de poluição | 2 | |||
| Ambiente mecânico | Classe M1 | |||
| Ambiente magnético | Classe E1 | |||
| Classificação ETIM | ||||
| ETIM 8.0 | EC001506 - Medidor de quilowatt-hora | |||
| Característica | Valor |
|---|---|
| Tipo de poste (EF008843) | 4 condutores |
| Classe de precisão (EF008842) | B |
| Saída de pulso (EF008838) | Ótico |
| Aprovação (EF008837) | Diretiva de Instrumentos de Medição |
| Controlo tarifário (EF008834) | Externo |
| Tipo de tarifa (EF007550) | Duas tarifas |
| Tipo de energia (EF007135) | Potência ativa e potência reativa |
| Tipo de interface (EF006977) | RS-485 |
| Grau de proteção (IP) (EF005474) | IP20 |
| Tipo de contador (EF005441) | Eletrónico |
| Tipo de indicação (EF000306) | Digital |
| Adequado para (EF000073) | Compra |
| Modelo (EF000010) | Medição direta |
| Método de montagem (EF000003) | DRA (adaptador de trilho DIN) |
| Tensão nominal (Un) L-L (EF008872) | 400 V |
| Tensão nominal (Un) N-L (EF008871) | 230 V |
| Taxa de pulso (EF008840) | 1000 Imp/kWh (kvarh) |
| Frequência (intervalo) (EF000416) | 45 Hz |
| Com código de bloqueio (EF008846) | Sim |
| Assinatura EDL40 (EF008845) | Não |
| Tipo de medição da curva de carga (EF008844) | Não |
| Calibrado (EF008836) | Sim |
| Corrente nominal (In) (EF008873) | 15 A |
| Largura em número de módulos (EF002950) | 4 |
| Corrente máxima (Imax) (EF000877) | 80 A |
| Profundidade (EF000049) | 58 mm |
| Altura (EF000040) | 90 mm |
| Largura (EF000008) | 72 mm |
