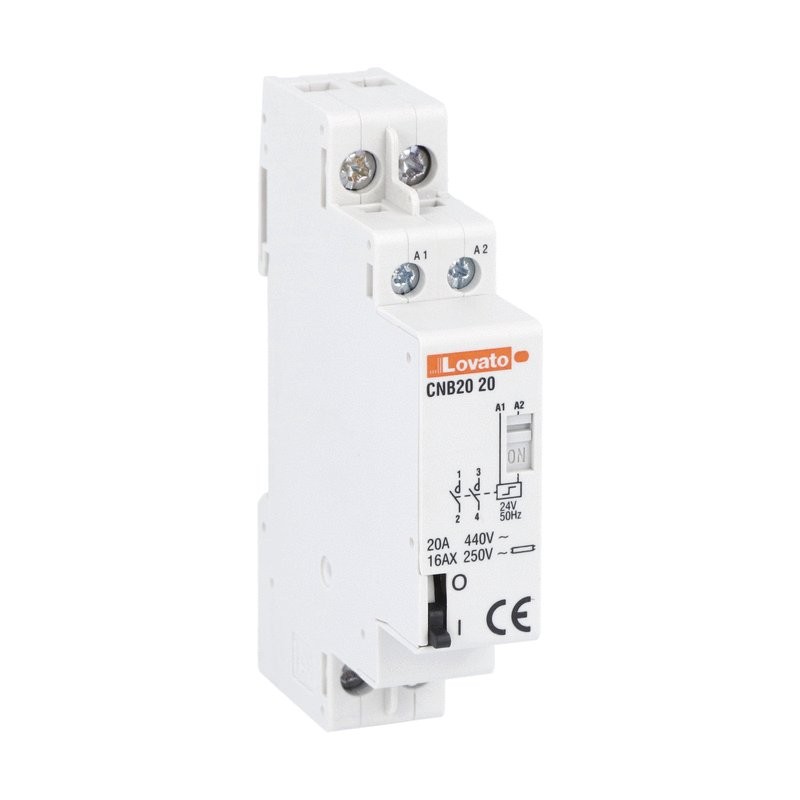

CNB2020024 LOVATO Bipolar Teleruptor 2NA 20A 24V AC
CNB2020024
LOVATO ELECTRIC
Bipolar Teleruptor 2NA 20A 24V AC
RELÉ DE ENGATE, UM OU DOIS POLOS, 20A AC1, 24VAC (2NO)
Aparelhos elétricos de baixa tensão > Contator de potência para comutar a alimentação de CA
Modular contactors - LOVATO ELECTRIC.
Produto novo em sua embalagem original com todas as garantias e certificações de LOVATO ELECTRIC
Best sellers
▲Mais informação
▲| Código de ordem | CNB2020024 |
| Peso [g] | 131.1 |
| Unidades de embalagem | 8 |
| Quantidade de pedidos de várias embalagens | 8 |
| Dimensões de embalagem [mm] | |
| Volume [cm3] | |
| Código de barras [EAN13] | 8013975242773 |
| Código HS | 85365080 |
EAC
IEC/EN 60947-1
IEC/EN 60947-4-1
IEC/EN 60947-5-1
IEC/EN 61095
IEC/EN 60669-1
IEC/EN 61095
| Designação do produto | RELÉ DE TRAVAMENTO | |||
| Designação do tipo do produto | CNB | |||
| Tipo de tensão operacional | corrente alternada | |||
| Controle manual | SIM | |||
| Número de postes | 2 | |||
| Número de módulos DIN | 1 | |||
| Características elétricas | ||||
| IEC Corrente térmica de ar livre IEC Ith | Para | 20 | ||
| Tensão de isolamento nominal Ui IEC/EN | V | 440 | ||
| Impulso nominal suportar tensão Uimp | Kv | 4 | ||
| Capacidade mínima de comutação | ≥10V ≥100mA | |||
| Dissipação de energia por polo (valor médio) Ith | W | 1.7 | ||
| Controle de circuito | ||||
| Tensão de fornecimento avaliada auxiliar nos EUA | AC 24V | |||
| Contatos auxiliares | ||||
| NÃO | Nr. | 1 | ||
| Consumo médio de bobina ≤20oC | ||||
| na pressa | W | 18/13 | ||
| Tensão | ||||
| pick-up | ||||
| Min | %Us | 85 | ||
| Max | %Us | 110 | ||
| Tempos de operação | ||||
| Tempo médio | ||||
| Fechando NO | ||||
| Min | Ms | 5 | ||
| Max | Ms | 20 | ||
| Abertura NO | ||||
| Min | Ms | 5 | ||
| Max | Ms | 20 | ||
| Operações | ||||
| Vida mecânica | Ciclos | 3000000 | ||
| Vida elétrica AC3 | Ciclos | 300000 | ||
| Vida elétrica AC1 | Ciclos | 200000 | ||
| Condições ambientais | ||||
| Temperatura de operação | ||||
| Min | C | -5 | ||
| Max | C | +55 | ||
| Temperatura de armazenamento | ||||
| Min | C | -30 | ||
| Max | C | +80 | ||
| Altitude máxima | m | 2000 | ||
| Características mecânicas | ||||
| Fixação | Trilho DIN 35mm | |||
| Torque de aperto para terminal de bobina | ||||
| Max | Nm | 0.6 | ||
| Max | Ibft | 0.6 | ||
| Torque de aperto para terminais | ||||
| Max | Nm | 1.2 | ||
| Max | Ibin | 0.9 | ||
| Seção do motorista | ||||
| Bobina terminal | ||||
| Min | mm2 | 1 | ||
| Max | mm2 | 2.5 | ||
| Terminal de energia | ||||
| Min | mm2 | 1 | ||
| Max | mm2 | 10 | ||
| Ferramenta de terminais | PZ2 | |||
| peso | G | 135 | ||
| Resistência & Proteção | ||||
| Grau IP dianteiro | IP20 | |||
| Terminais de grau IP | IP2X (frente) | |||
| Grau de poluição | 3 | |||
| Classificação ETIM | ||||
| ETIM 8.0 | EC000066 - Contator de energia, comutação CA | |||
| Característica | Valor |
|---|---|
| Tipo de tensão para atuação (EF008242) | AC |
| Tipo de conexão elétrica do circuito principal (EF006819) | Grampo de quadro |
| Tensão de alimentação de corrente nominal de 60 Hz CA (EF003979) | 24 V |
| Tensão de alimentação de corrente nominal de 50 Hz AC (EF003978) | 24 V |
| Versão modular (EF001126) | Sim |
| Corrente nominal de operação Ie em AC-1, 400 V (EF001393) | 20 A |
| Corrente nominal de operação Ie em AC-3, 400 V (EF001392) | 9 A |
| Número de contatos auxiliares como contato normalmente fechado (EF001377) | 0 |
| Número de contatos auxiliares como contato normalmente aberto (EF001376) | 2 |
| Número de contatos normalmente fechados como contato principal (EF001375) | 0 |
| Número de contatos principais como contato normalmente aberto (EF001374) | 2 |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOGUE LOVATO EN.pdf | 99 Mbytes |
|
