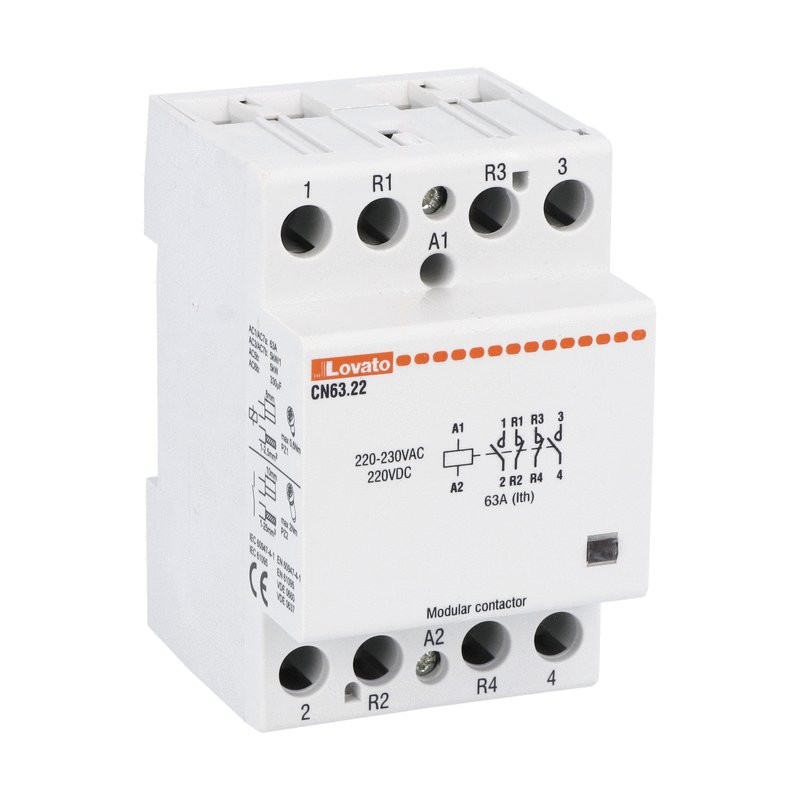

CN6322220 LOVATO Contator modular 2NA + 2NC 63A 220V AC/DC
CN6322220
LOVATO ELECTRIC
Contator modular 2NA + 2NC 63A 220V AC/DC
Contator modular, três ou quatro polos, 63A AC1, 220...230VAC (2NO+2NC)
CONTATOR MODULAR, TRIPOLAR OU QUADRIPOLAR, 63A AC1, 220...230VAC (2NO+2NC)
Aparelhos elétricos de baixa tensão > Contator de potência para comutar a alimentação de CA
Modular contactors - LOVATO ELECTRIC.
Produto novo em sua embalagem original com todas as garantias e certificações de LOVATO ELECTRIC
Related products
▲Best sellers
▲Mais informação
▲| Código de ordem | CN6322220 |
| Peso [g] | 440 |
| Unidades de embalagem | 5 |
| Quantidade de pedidos de várias embalagens | 5 |
| Dimensões de embalagem [mm] | 275X070X090 |
| Volume [cm3] | 355.3 |
| Código de barras [EAN13] | 8013975157381 |
| Código HS | 85365080 |
EAC
IEC/EN 60947-1
IEC/EN 60947-4-1
IEC/EN 60947-5-1
IEC/EN 61095
| Designação do produto | CONTATOR MODULAR | |||
| Designação do tipo do produto | CN | |||
| Tipo de tensão operacional | bi | |||
| Número de postes | 4 | |||
| Número de módulos DIN | 3 | |||
| Características elétricas | ||||
| IEC Corrente térmica de ar livre IEC Ith | Para | 63 | ||
| Corrente operacional AC1 e AC-7a ≤400V | Para | 63 | ||
| Corrente operacional AC3 e AC-7b ≤400V | Para | 30 | ||
| Tensão de isolamento nominal Ui IEC/EN | V | 440 | ||
| Impulso nominal suportar tensão Uimp | Kv | 4 | ||
| Capacidade mínima de comutação | ≥17V ≥50mA | |||
| Dissipação de energia por polo (valor médio) Ith | W | 8 | ||
| Controle de circuito | ||||
| Tensão de fornecimento avaliada auxiliar nos EUA | 220VAC/VDC | |||
| Contatos auxiliares | ||||
| NÃO | Nr. | 2 | ||
| Nc | Nr. | 2 | ||
| Consumo médio de bobina ≤20oC | ||||
| na pressa | W | 5 | ||
| holding | W | 5 | ||
| Tensão | ||||
| pick-up | ||||
| Min | %Us | 85 | ||
| Max | %Us | 110 | ||
| abandono | ||||
| Min | %Us | 20 | ||
| Max | %Us | 75 | ||
| Tempos de operação | ||||
| Tempo médio | ||||
| Fechando NO | ||||
| Min | Ms | 15 | ||
| Max | Ms | 20 | ||
| Abertura NO | ||||
| Min | Ms | 35 | ||
| Max | Ms | 45 | ||
| Operações | ||||
| Vida mecânica | Ciclos | 3000000 | ||
| Vida elétrica AC3 | Ciclos | 150000 | ||
| Vida elétrica AC1 | Ciclos | 100000 | ||
| Condições ambientais | ||||
| Temperatura de operação | ||||
| Min | C | -15 | ||
| Max | C | 55 | ||
| Temperatura de armazenamento | ||||
| Min | C | -30 | ||
| Max | C | 80 | ||
| Altitude máxima | m | 2000 | ||
| Características mecânicas | ||||
| Fixação | Trilho DIN 35mm | |||
| Torque de aperto para terminal de bobina | ||||
| Max | Nm | 0.6 | ||
| Max | lbin | 0.6 | ||
| Torque de aperto para terminais | ||||
| Max | Nm | 2 | ||
| Max | lbin | 1.48 | ||
| Seção do motorista | ||||
| Bobina terminal | ||||
| Min | mm2 | 1 | ||
| Max | mm2 | 2.5 | ||
| Terminal de energia | ||||
| Min | mm2 | 1.5 | ||
| Max | mm2 | 16 | ||
| Ferramenta de terminais | PZ2 | |||
| peso | G | 425 | ||
| Resistência & Proteção | ||||
| Grau IP dianteiro | IP20 | |||
| Grau de poluição | 3 | |||
| Característica | Valor |
|---|---|
| Tipo de tensão para atuação (EF008242) | AC/DC |
| Tipo de conexão elétrica do circuito principal (EF006819) | Grampo de quadro |
| Tensão de alimentação de corrente nominal DC (EF003980) | 220 V |
| Tensão de alimentação de corrente nominal de 60 Hz CA (EF003979) | 220 V |
| Tensão de alimentação de corrente nominal de 50 Hz AC (EF003978) | 220 V |
| Versão modular (EF001126) | Sim |
| Corrente nominal de operação Ie em AC-1, 400 V (EF001393) | 63 A |
| Corrente nominal de operação Ie em AC-3, 400 V (EF001392) | 30 A |
| Número de contatos auxiliares como contato normalmente fechado (EF001377) | 2 |
| Número de contatos auxiliares como contato normalmente aberto (EF001376) | 2 |
| Número de contatos normalmente fechados como contato principal (EF001375) | 2 |
| Número de contatos principais como contato normalmente aberto (EF001374) | 2 |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOGUE LOVATO EN.pdf | 99 Mbytes |
|
