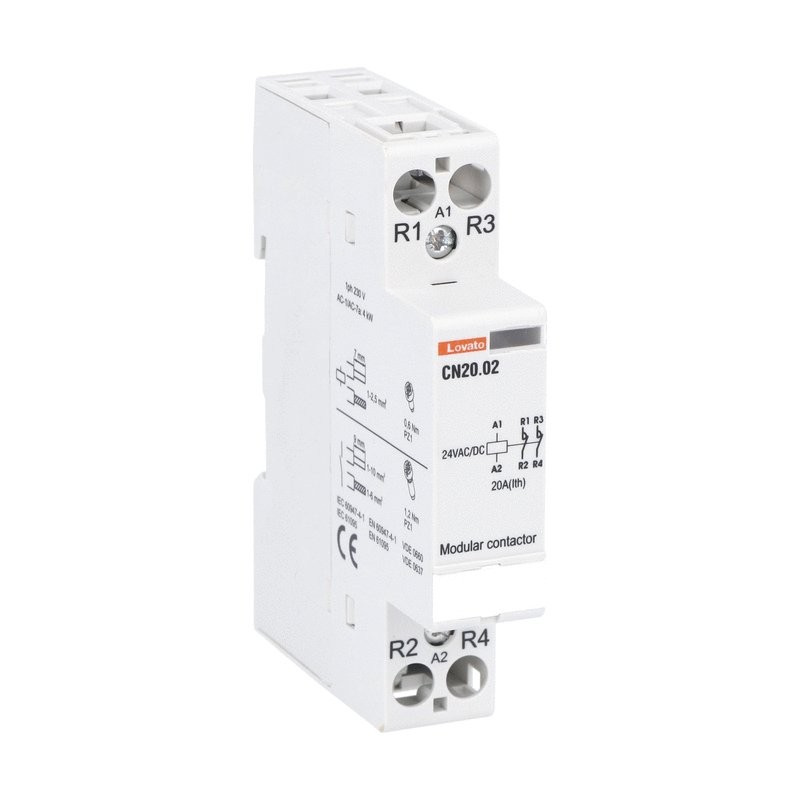

CN2002024 LOVATO Contator modular Bipolar 20A 24V AC/DC 2NC
CN2002024
LOVATO ELECTRIC
Contator modular Bipolar 20A 24V AC/DC 2NC
Contator modular, polos simples ou dois, 20A AC1, 24VAC/DC (2NC)
CONTATOR MODULAR, UNIPOLAR OU BIPOLAR, 20A AC1, 24VAC/DC (2NF)
Aparamenta para montagem em trilho DIN / armário > Contator de instalação para instalação em série
Modular contactors - LOVATO ELECTRIC.
Produto novo em sua embalagem original com todas as garantias e certificações de LOVATO ELECTRIC
Related products
▲Best sellers
▲Mais informação
▲| Código de ordem | CN2002024 |
| Peso [g] | 138 |
| Unidades de embalagem | 10 |
| Quantidade de pedidos de várias embalagens | 10 |
| Dimensões de embalagem [mm] | 178X090X072 |
| Volume [cm3] | 115.344 |
| Código de barras [EAN13] | 8013975147283 |
| Código HS | 85365080 |
EAC
IEC/EN 60947-1
IEC/EN 60947-4-1
IEC/EN 60947-5-1
IEC/EN 61095
| Designação do produto | CONTATOR MODULAR | |||
| Designação do tipo do produto | CN | |||
| Tipo de tensão operacional | bi | |||
| Número de postes | 2 | |||
| Número de módulos DIN | 1 | |||
| Características elétricas | ||||
| IEC Corrente térmica de ar livre IEC Ith | Para | 20 | ||
| Corrente operacional AC1 e AC-7a ≤400V | Para | 20 | ||
| Corrente operacional AC3 e AC-7b ≤400V | Para | 9 | ||
| Tensão de isolamento nominal Ui IEC/EN | V | 440 | ||
| Impulso nominal suportar tensão Uimp | Kv | 4 | ||
| Capacidade mínima de comutação | ≥17V ≥50mA | |||
| Dissipação de energia por polo (valor médio) Ith | W | 1.7 | ||
| Controle de circuito | ||||
| Tensão de fornecimento avaliada auxiliar nos EUA | 24VAC/DC | |||
| Contatos auxiliares | ||||
| Nc | Nr. | 2 | ||
| Consumo médio de bobina ≤20oC | ||||
| na pressa | W | 2.5 | ||
| holding | W | 2.5 | ||
| Tensão | ||||
| pick-up | ||||
| Min | %Us | 85 | ||
| Max | %Us | 110 | ||
| abandono | ||||
| Min | %Us | 20 | ||
| Max | %Us | 75 | ||
| Tempos de operação | ||||
| Tempo médio | ||||
| Fechando NO | ||||
| Min | Ms | 15 | ||
| Operações | ||||
| Vida mecânica | Ciclos | 3000000 | ||
| Vida elétrica AC1 | Ciclos | 200000 | ||
| Condições ambientais | ||||
| Temperatura de operação | ||||
| Min | C | -15 | ||
| Max | C | 55 | ||
| Temperatura de armazenamento | ||||
| Min | C | -30 | ||
| Max | C | 80 | ||
| Altitude máxima | m | 2000 | ||
| Características mecânicas | ||||
| Fixação | Trilho DIN 35mm | |||
| Torque de aperto para terminal de bobina | ||||
| Max | Nm | 0.6 | ||
| Max | lbin | 0.6 | ||
| Torque de aperto para terminais | ||||
| Max | Nm | 1.2 | ||
| Max | lbin | 0.9 | ||
| Seção do motorista | ||||
| Bobina terminal | ||||
| Min | mm2 | 1 | ||
| Max | mm2 | 2.5 | ||
| Terminal de energia | ||||
| Min | mm2 | 1 | ||
| Max | mm2 | 10 | ||
| Ferramenta de terminais | PZ2 | |||
| peso | G | 135 | ||
| Resistência & Proteção | ||||
| Grau IP dianteiro | IP20 | |||
| Grau de poluição | 3 | |||
| Classificação ETIM | ||||
| ETIM 8.0 | EC001653 - Contator de instalação para placa de distribuição | |||
| Característica | Valor |
|---|---|
| Grau de proteção (IP) (EF005474) | IP20 |
| Tipo de tensão (tensão de operação) (EF005294) | AC/DC |
| Tipo de tensão (tensão de excitação) (EF005293) | AC/DC |
| Tensão de excitação nominal (EF008409) | 20.4 V |
| Tensão nominal de operação (EF001435) | 24 V |
| Com função dia/noite (EF021124) | Não |
| Sem ruído (EF016334) | Sim |
| Possibilidade de equipamento adicional (EF008148) | Sim |
| Cursor para interruptor manual (EF005240) | Não |
| Número de contatos como contato normalmente aberto (EF008256) | 0 |
| Número de contatos como contato normalmente fechado (EF008255) | 2 |
| Corrente nominal de operação (EF007679) | 20 A |
| Carga máxima lâmpada fluorescente (compensada em paralelo) (EF004973) | 232 VA |
| Carga máxima lâmpada fluorescente (circuito Duo) (EF004972) | 840 VA |
| Carga máxima lâmpada fluorescente (EF004971) | 754 VA |
| Carga máxima lâmpada incandescente (EF004952) | 2000 W |
| Largura em número de módulos (EF002950) | 1 |
| Profundidade incorporada (EF000218) | 65 mm |
