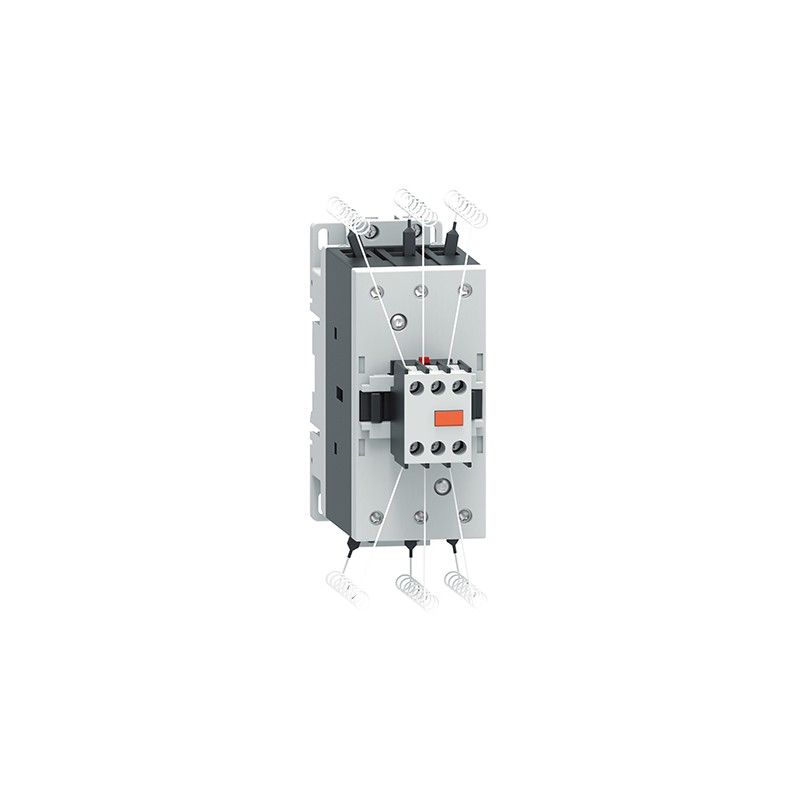

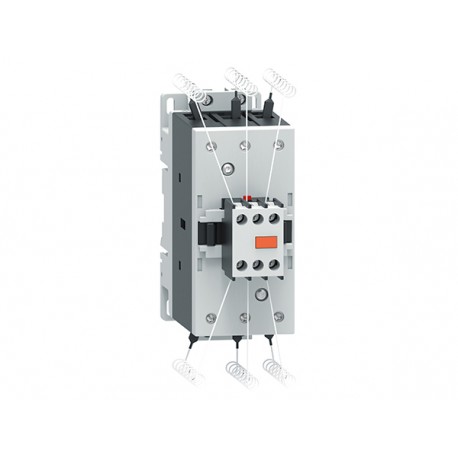

BFK9400A230 LOVATO PEQUENO CONTATOR PFC 60KVAR 230V 50/60HZ
BFK9400A230
LOVATO ELECTRIC
PEQUENO CONTATOR PFC 60KVAR 230V 50/60HZ
Contator para correção do fator de potência com circuito de controle CA, incluindo resistores limitantes, potência operacional máxima IEC 400V = 60KVAR, bobina 230VAC 50/60Hz
Aparelhos elétricos de baixa tensão > Contator capacitor
Industrial Contactors and Accessories - LOVATO ELECTRIC.
Produto novo em sua embalagem original com todas as garantias e certificações de LOVATO ELECTRIC
Related products
▲Best sellers
▲Mais informação
▲| Código de ordem: | BFK9400A230 |
| Peso [g] | 1040 |
| Q.ty para embalagem | 1 |
| Q.tà multipla conf. por ordem | 1 |
| Dimensões da embalagem [mm] | 155X055X055 |
| Volume [cm3] | 468.875 |
| Código de barras [EAN13] | 8013975270707 |
| Código HS | 85365080 |
IEC/EN 60947-1
IEC/EN 60947-4-1
| Nome do produto | Contator de energia | |||
| cara | BFK94 | |||
| Características dos contatos | ||||
| Número de postes | Nr. | 3 | ||
| Tensão de isolamento nominal IEC/EN | V | 690 | ||
| Tensão nominal de vedação por impulso (Uimp) | Kv | 8 | ||
| Frequência de uso | ||||
| Min | Hz | 25 | ||
| Máximo | Hz | 400 | ||
| Corrente térmica convencional em ar livre Ith IEC | em | 115 | ||
| Potência nominal AC-6b (T≤40°C) | ||||
| 230V | Kvar | 34 | ||
| 400V | Kvar | 60 | ||
| 440... 480V | Kvar | 75 | ||
| 690V | Kvar | 80 | ||
| 10s de curta duração permitido (IEC/EN 60947-1) | em | 640 | ||
| Fusível protetor | ||||
| gG (IEC) | em | 125 | ||
| Poder de fechamento (valor efetivo) | em | 950 | ||
| Poder de abertura à tensão | ||||
| ≤440V | em | 760 | ||
| 500V | em | 660 | ||
| 690V | em | 475 | ||
| Resistência por polo (valor médio) | mΩ | 0.6 | ||
| Dissipação de energia por polo (valores médios) | ||||
| Ith | W | 7.9 | ||
| Torque de aperto terminal | ||||
| Min | Nm | 4 | ||
| Máximo | Nm | 5 | ||
| Min | Ibin | 2.95 | ||
| Máximo | Ibin | 3.69 | ||
| Par de terminais de bobina de fixação | ||||
| Min | Nm | 0.8 | ||
| Máximo | Nm | 1 | ||
| Min | Ibin | Produtos acabados | ||
| Máximo | Ibin | Produtos acabados | ||
| Número máximo de condutores que podem ser instalados ao mesmo tempo | Nr. | 2 | ||
| Seção de motoristas | ||||
| Flexível sem terminal | ||||
| Min | mm2 | 1.5 | ||
| Máximo | mm2 | 35 | ||
| Flexível com terminal | ||||
| Min | mm2 | 1.5 | ||
| Máximo | mm2 | 35 | ||
| Proteção do terminal de energia de acordo com a IEC/EN 60529 | Frente IP20 | |||
| Características mecânicas | ||||
| Posição de montagem | ||||
| normal | Plano vertical | |||
| Reconhecido | ±30o | |||
| fixação | Parafuso / trilho DIN 35mm | |||
| Peso do produto | G | 1090 | ||
| Manobras | ||||
| Durabilidade mecânica | Ciclos | 15000000 | ||
| Vida elétrica | Ciclos | 400000 | ||
| Informações de segurança | ||||
| Nível de desempenho B10d de acordo com EN/ISO 13849-1 | ||||
| Carga nominal | Ciclos | 400000 | ||
| Movimento perdido | Ciclos | 15000000 | ||
| Suporte da EMC de acordo com en 60947-1 | sim | |||
| Controle de bobinas | ||||
| Tensão nominal em 50/60Hz | V | 230 | ||
| Limites operacionais | ||||
| Bobina de 50/60Hz alimentada por 50Hz | ||||
| Fechamento | ||||
| Min | %Sobre nós | 80 | ||
| Máximo | %Sobre nós | 110 | ||
| Lançar | ||||
| Min | %Sobre nós | 20 | ||
| Máximo | %Sobre nós | 55 | ||
| Bobina de 50/60Hz alimentada por 60Hz | ||||
| Fechamento | ||||
| Min | %Sobre nós | 85 | ||
| Máximo | %Sobre nós | 110 | ||
| Lançar | ||||
| Min | %Sobre nós | 20 | ||
| Máximo | %Sobre nós | 55 | ||
| Absorção média a 20°C | ||||
| Bobina de 50/60Hz alimentada por 50Hz | ||||
| Deixa | Vai | 210 | ||
| Serviço | Vai | 15 | ||
| Bobina de 50/60Hz alimentada por 60Hz | ||||
| Deixa | Vai | 195 | ||
| Serviço | Vai | 13 | ||
| Bobina de 60Hz alimentada por 60Hz | ||||
| Deixa | Vai | 210 | ||
| Serviço | Vai | 15 | ||
| Dissipação a ≤20°C 50Hz | W | 5 | ||
| Frequência máxima do ciclo | ||||
| Manobra mecânica | ciclos/h | 3600 | ||
| Tempos de manobra | ||||
| Tempos médios com comando em Nós | ||||
| em AC | ||||
| FECHAMENTO DA NA | ||||
| Min | Sra. | 12 | ||
| Máximo | Sra. | 28 | ||
| Versão na | ||||
| Min | Sra. | 8 | ||
| Máximo | Sra. | 22 | ||
| em CC | ||||
| FECHAMENTO DA NA | ||||
| Min | Sra. | 40 | ||
| Máximo | Sra. | 85 | ||
| Versão na | ||||
| Min | Sra. | 20 | ||
| Máximo | Sra. | 55 | ||
| Dados Técnicos da UL | ||||
| USO GERAL | ||||
| Contator | ||||
| corrente alternada | em | 115 | ||
| Condições ambientais | ||||
| temperatura | ||||
| Temperatura de operação | ||||
| Min | C | -50 | ||
| Máximo | C | 70 | ||
| Temperatura de armazenamento | ||||
| Min | C | -60 | ||
| Máximo | C | 80 | ||
| Altitude máxima | m | 3000 | ||
| Tolerâncias e proteções | ||||
| Grau de contaminação | 3 | |||
| Classificação ETIM | ||||
| ETIM 8.0 | EC001079 - Contator Capacitivo | |||
| Característica | Valor |
|---|---|
| Tipo de tensão para atuação (EF008242) | AC |
| Tensão de alimentação de corrente nominal de 60 Hz CA (EF003979) | 230 V |
| Tensão de alimentação de corrente nominal de 50 Hz AC (EF003978) | 230 V |
| Potência cega nominal em 400 V, 50 Hz (EF007044) | 60 kvar |
| Número de contatos auxiliares como contato normalmente fechado (EF001377) | 0 |
| Número de contatos auxiliares como contato normalmente aberto (EF001376) | 0 |
| Número de contatos normalmente fechados como contato principal (EF001375) | 0 |
| Número de contatos principais como contato normalmente aberto (EF001374) | 3 |
