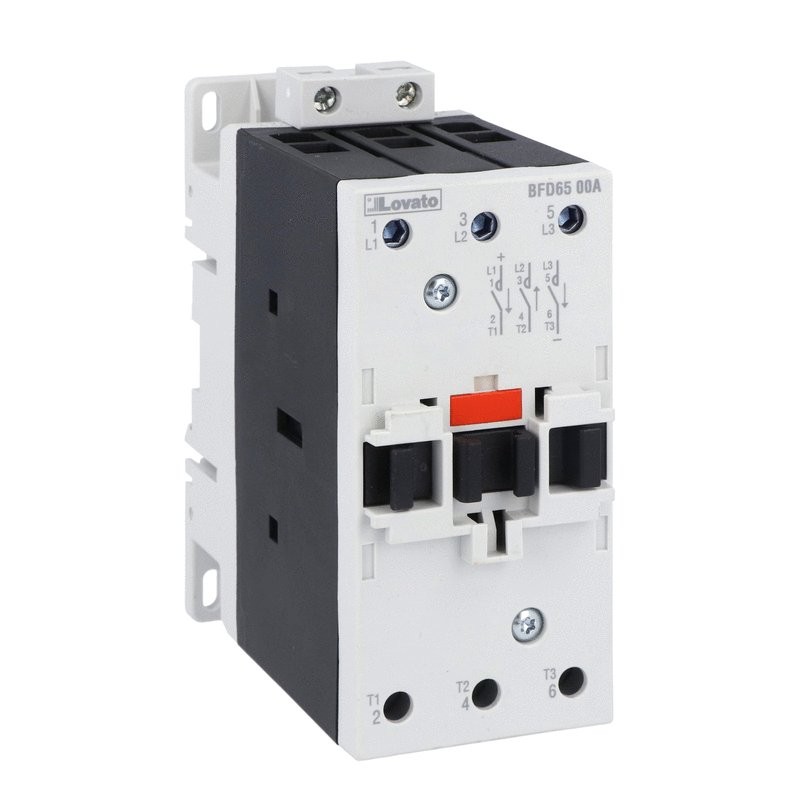

LOVATO ELECTRIC BFD6500A02460 BFD6500A02460 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

BFD6500A02460 LOVATO CONTATO 3P.35A/1000VDC1 24VAC 60HZ

Name: BFD6500A02460 LOVATO CONTATO 3P.35A/1000VDC1 24VAC 60HZ
Brand: LOVATO ELECTRIC
SKU: LOVBFD6500A02460
Availability: Discontinued

Referência: BFD6500A02460

Fabricante: LOVATO ELECTRIC

Descrição:

CONTATO 3P.35A/1000VDC1 24VAC 60HZ

CONTATOR DE TRÊS POLOS, 35A/1000V DC1, CILIDA AC, 24VAC 60HZ

Categorias:

Aparelhos elétricos de baixa tensão > Contator de potência para comutação de corrente contínua
LOVATO ELECTRIC > Industrial Contactors and Accessories - LOVATO ELECTRIC.

Produto novo em sua embalagem original com todas as garantias e certificações de LOVATO ELECTRIC

Mais informação
ETIM
Avaliações

Garantia, reparação e devolução.

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Solicite um orçamento e verificaremos a disponibilidade das unidades. Caso não estejam disponíveis, um dos nossos técnicos procurará uma solução alternativa.

JÁ VISTOS

MAIS INFORMAÇÃO

Código de ordem	BFD6500A02460
Peso [g]	1020
Unidades de embalagem	1
Quantidade de pedidos de várias embalagens	1
Dimensões de embalagem [mm]	141X063X120
Volume [cm3]	1066
Código de barras [EAN13]	8013975270783
Código HS	85365080

Dimensões

Esquemas elétricos

Aprovações:

conformidade:
IEC/EN 60947-1
IEC/EN 60947-4-1
UL 60947-4-1
CSA C22.2 No 60947-1
CSA C22.2 Nº 60947-4-1.

Designação do produto				Contator de energia
Designação do tipo do produto				BFD80
Características de contato
Número de postes			Nr.	3
Tensão de isolamento nominal Ui IEC/EN			V	1000
Impulso nominal suportar tensão Uimp			Kv	8
Frequência operacional
		Min	Hz	25
		Max	Hz	400
IEC Corrente térmica de ar livre IEC Ith			Para	115
Atual operacional Ie
		AC-1 (≤40oC)	Para	160
IEC max current Ie em DC1 com L/R ≤ 1ms com 4 poles em série
		400V	Para	100
		600V	Para	100
		800V	Para	76
		1000V	Para	60
Corrente permitida por curto prazo para 10s (IEC/EN60947-1)			Para	640
Fusível de proteção
		gG (IEC)	Para	125
		aM (IEC)	Para	80
Resistência por polo (valor médio)			mais	0.6
Dissipação de energia por polo (valor médio)
		Ith	W	7.9
Torque de aperto para terminais
		Min	Nm	4
		Max	Nm	5
		Min	Ibin	2.95
		Max	Ibin	3.69
Torque de aperto para terminal de bobina
		Min	Nm	0.8
		Max	Nm	1
		Min	Ibin	Prodotti finiti
		Max	Ibin	Prodotti finiti
Número máximo de fios simultaneamente conectáveis			Nr.	2
Seção do motorista
	Seção flexível do driver de p/o lug
		Min	mm2	1.5
		Max	mm2	35
	Seção flexível do driver de c/w lug
		Min	mm2	1.5
		Max	mm2	35
Proteção do terminal de energia de acordo com o IEC/EN 60529				Frente IP20
Características mecânicas
Posição operacional
		normal		plano vertical
		admissível		±30o
Fixação				Parafuso / din trilho 35mm
peso			G	1240
Operações
Vida mecânica			Ciclos	15000000
Dados relacionados à segurança
Nível de desempenho B10d de acordo com EN/ISO 13489-1
		carga mecânica	Ciclos	15000000
Compatibilidade emC				Sim
Tensão CA avaliada em 60Hz			V	24
Operação da bobina CA
Tensão operacional CA
	de bobina de 60Hz alimentada a 60Hz
		pick-up
		Min	%Us	80
		Max	%Us	110
		abandono
		Min	%Us	20
		Max	%Us	55
Consumo médio de bobinas AC a 20°C
	de bobina de 50/60Hz alimentada a 50Hz
		na pressa	Vai	210
		holding	Vai	15
	de bobina de 50/60Hz alimentada a 60Hz
		na pressa	Vai	195
		holding	Vai	13
	de bobina de 60Hz alimentada a 60Hz
		na pressa	Vai	210
		holding	Vai	15
Dissipação na realização ≤20oC 50Hz			W	5
Frequência de ciclos máximos
Operação mecânica			ciclos/h	3600
Tempos de operação
Tempo médio para controle dos EUA
	em AC
		Fechando NO
		Min	Ms	12
		Max	Ms	28
		Abertura NO
		Min	Ms	8
		Max	Ms	22
	em DC
		Fechando NO
		Min	Ms	40
		Max	Ms	85
		Abertura NO
		Min	Ms	20
		Max	Ms	55
Dados técnicos ul
USO Geral
	Contator
		Corrente AC	Para	115
	4 polos na série DC1
		600V	Para	100
Condições ambientais
temperatura
	Temperatura de operação
		Min	C	-50
		Max	C	70
	Temperatura de armazenamento
		Min	C	-60
		Max	C	80
Altitude máxima			m	3000
Resistência & Proteção
Grau de poluição				3
Classificação ETIM
ETIM 8.0				EC002552 - Contator de energia, comutação DC

ETIM for BFD6500A02460 Componentes industriais para Baixa Tensão (EC002552)

Nome da característicaTipo de tensão para atuação (EF008242)

Valor da característicaAC

Nome da característicaTensão de alimentação de corrente nominal de 60 Hz CA (EF003979)

Valor da característica24 V

Nome da característicaVersão modular (EF001126)

Valor da característicaNão

Nome da característicaNúmero de contatos auxiliares como contato normalmente fechado (EF001377)

Valor da característica0

Nome da característicaNúmero de contatos auxiliares como contato normalmente aberto (EF001376)

Valor da característica0

Nome da característicaNúmero de contatos normalmente fechados como contato principal (EF001375)

Valor da característica0

Nome da característicaNúmero de contatos principais como contato normalmente aberto (EF001374)

Valor da característica3
