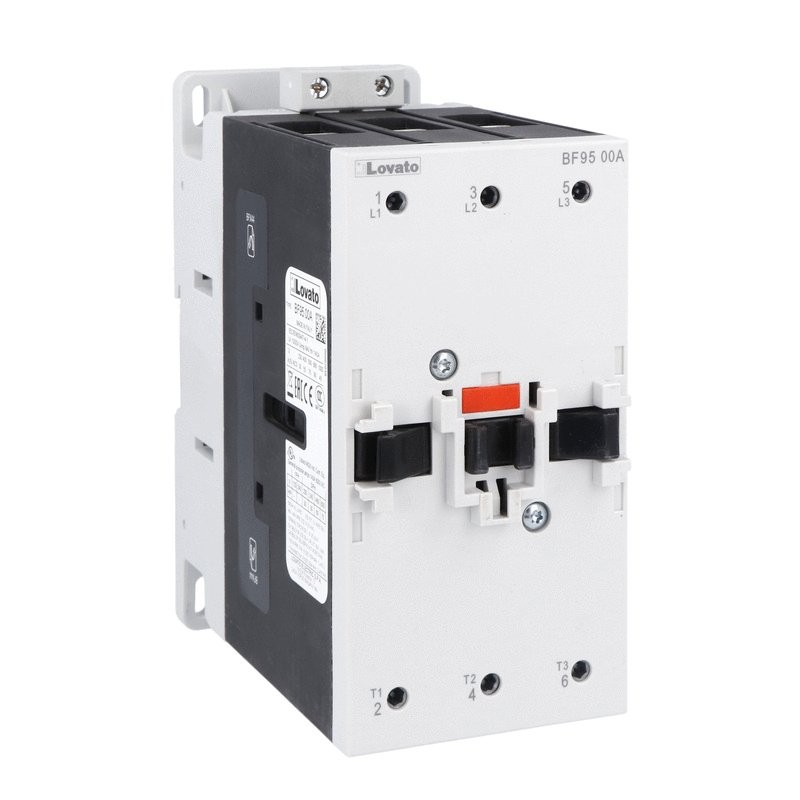

BF9500A400 LOVATO Contator Tripolar 95A AC3 Bobina 400V AC
BF9500A400
LOVATO ELECTRIC
Contator Tripolar 95A AC3 Bobina 400V AC
CONTATOR DE TRÊS POLOS, IEC IE CORRENTE OPERACIONAL (AC3) = 95A, CA COIL 50/60HZ, 400VAC
Aparelhos elétricos de baixa tensão > Contator de potência para comutar a alimentação de CA
Industrial Contactors and Accessories - LOVATO ELECTRIC.
Produto novo em sua embalagem original com todas as garantias e certificações de LOVATO ELECTRIC
Related products
▲Best sellers
▲Mais informação
▲| Código de encomenda | BF9500A400 |
| Peso [g] | Dois mil cento e setenta e oito |
| Unidades de embalagem | Um |
| Quantidade de ordem multi-embalagem | Um |
| Dimensões da embalagem [mm] | 173X082X145 |
| Volume [cm3] | Dois mil e cinqüenta e seis |
| Código de barras [EAN13] | 8013975238738 |
| Código HS | Oitenta e cinco milhões trezentos e sessenta e cinco mil e oitenta |
CCC
cULus
IEC/EN 60947-1
IEC/EN 60947-4-1
UL 60947-1
UL 60947-4-1
CSA C22.2 n° 60947-1
CSA C22.2 n° 60947-4-1
| Product designation | Power contator | |||
| Product type designation | BF95 | |||
| Contact characteristics | ||||
| Number of poles | nr. | Três | ||
| Rated insulation voltage Ui IEC/EN | V | Mil | ||
| Rated impulse withstand voltage Uimp | kV | Oito | ||
| Operational frequency | ||||
| min | Hz | Vinte e cinco | ||
| max | Hz | Quatrocentos | ||
| Conventional free air thermal current Ith IEC/EN | A | Cento e quarenta | ||
| Operational current Ie | ||||
| AC-1 (≤40°C) | A | Cento e quarenta | ||
| AC-1 (≤55°C) | A | Cem quinze | ||
| AC-1 (≤70°C) | A | Cem | ||
| AC-3 (≤440V ≤55°C) | A | Noventa e cinco | ||
| AC-4 (400V) | A | Quarenta e cinco | ||
| Rated operational power AC-3 (T≤55°C) | ||||
| 230V | kW | Trinta | ||
| 400V | kW | Cinqüenta e cinco | ||
| 415V | kW | Cinqüenta e cinco | ||
| 440V | kW | Cinqüenta e cinco | ||
| 500V | kW | Setenta e cinco | ||
| 690V | kW | Noventa | ||
| 1000V | kW | Quarenta e cinco | ||
| Short-time allowable current for 10s (IEC/EN60947-1) | A | Setecentos e sessenta | ||
| Protection fuse | ||||
| gG (IEC) | A | Cento e sessenta | ||
| aM (IEC) | A | Cem | ||
| Making capacity (RMS value) | A | Mil, duzentos e | ||
| Breaking capacity at voltagem | ||||
| 440V | A | Mil e cem | ||
| 500V | A | Setecentos e setenta e cinco | ||
| 690V | A | Setecentos e quarenta e cinco | ||
| Resistance per pole (average value) | mΩ | 0.45 | ||
| Power dissipation per pole (average value) | ||||
| Ith | W | 8.8 | ||
| AC3 | W | 4.1 | ||
| Tightening torque for terminals | ||||
| min | Nm | Seis | ||
| max | Nm | Sete | ||
| min | Ibin | 4.4 | ||
| max | Ibin | 5.2 | ||
| Tightening torque for coil terminal | ||||
| min | Nm | 0.8 | ||
| max | Nm | Um | ||
| min | Ibft | 0.59 | ||
| max | Ibft | 0.74 | ||
| Motorista section | ||||
| Flexível w/ou lug condutor section | ||||
| min | mm2 | 1.5 | ||
| max | mm2 | Setenta | ||
| Flexível c/w lug condutor section | ||||
| min | mm2 | 1.5 | ||
| max | mm2 | Setenta | ||
| Power terminal protection according to IEC/EN 60529 | IP20 front | |||
| Mechanical features | ||||
| Operating position | ||||
| normal | plano vertical | |||
| allowable | ±30° | |||
| Fixing | Screw / DIN rail 35mm | |||
| Weight | g | Dois mil e vinte | ||
| Auxiliary contact characteristics | ||||
| Thermal current Ith | A | Cento e quarenta | ||
| Operations | ||||
| Mechanical life | cycles | Quinze milhões | ||
| Electrical life | cycles | Milhão e quatrocentos mil | ||
| AC coil operating | ||||
| Rated AC voltage at 50/60Hz 60Hz | ||||
| min | V | Doze | ||
| max | V | Seiscentos | ||
| AC operating voltage | ||||
| of 50/60Hz coil powered at 50Hz | ||||
| pick-up | ||||
| max | %Us | Cem dez | ||
| drop-out | ||||
| min | %Us | Vinte | ||
| max | %Us | Cinqüenta e cinco | ||
| of 50/60Hz coil powered at 60Hz | ||||
| pick-up | ||||
| min | %Us | Oitenta e cinco | ||
| max | %Us | Cem dez | ||
| drop-out | ||||
| min | %Us | Quarenta | ||
| max | %Us | Cinqüenta e cinco | ||
| Dissipation at holding ≤20°C 50Hz | W | 6.5 | ||
| Max frequency cycles | ||||
| Mechanical operations | cycles/h | Mil e quinhentos | ||
| Operating times | ||||
| Average time for Us controle | ||||
| in AC | ||||
| Closing NÃO | ||||
| min | ms | Dezesseis | ||
| max | ms | Trinta e dois | ||
| Opening NÃO | ||||
| min | ms | Nove | ||
| max | ms | Vinte e quatro | ||
| UL technical data | ||||
| Yielded mechanical performance | ||||
| for three-phase AC motor | ||||
| 200/208V | hp | Trinta | ||
| 220/230V | hp | Trinta | ||
| 460/480V | hp | Sessenta | ||
| 575/600V | hp | Setenta e cinco | ||
| USE geral | ||||
| Contator | ||||
| AC current | A | Cento e quarenta | ||
| Ambient conditions | ||||
| Temperature | ||||
| Operating temperature | ||||
| min | °C | -50 | ||
| max | °C | Setenta | ||
| Storage temperature | ||||
| min | °C | -60 | ||
| max | °C | +80 | ||
| Max altitude | m | Três mil | ||
| Característica | Valor |
|---|---|
| Tipo de tensão para atuação (EF008242) | AC |
| Tipo de conexão elétrica do circuito principal (EF006819) | Grampo de quadro |
| Tensão de alimentação de corrente nominal de 60 Hz CA (EF003979) | 400 V |
| Tensão de alimentação de corrente nominal de 50 Hz AC (EF003978) | 400 V |
| Versão modular (EF001126) | Não |
| Corrente nominal de operação em AC-4, 400 V (EF008495) | 45 A |
| Corrente nominal de operação Ie em AC-1, 400 V (EF001393) | 140 A |
| Corrente nominal de operação Ie em AC-3, 400 V (EF001392) | 95 A |
| Número de contatos auxiliares como contato normalmente fechado (EF001377) | 0 |
| Número de contatos auxiliares como contato normalmente aberto (EF001376) | 0 |
| Número de contatos normalmente fechados como contato principal (EF001375) | 0 |
| Número de contatos principais como contato normalmente aberto (EF001374) | 3 |
| Potência de operação nominal em AC-3, 400 V (EF001364) | 55 kW |
