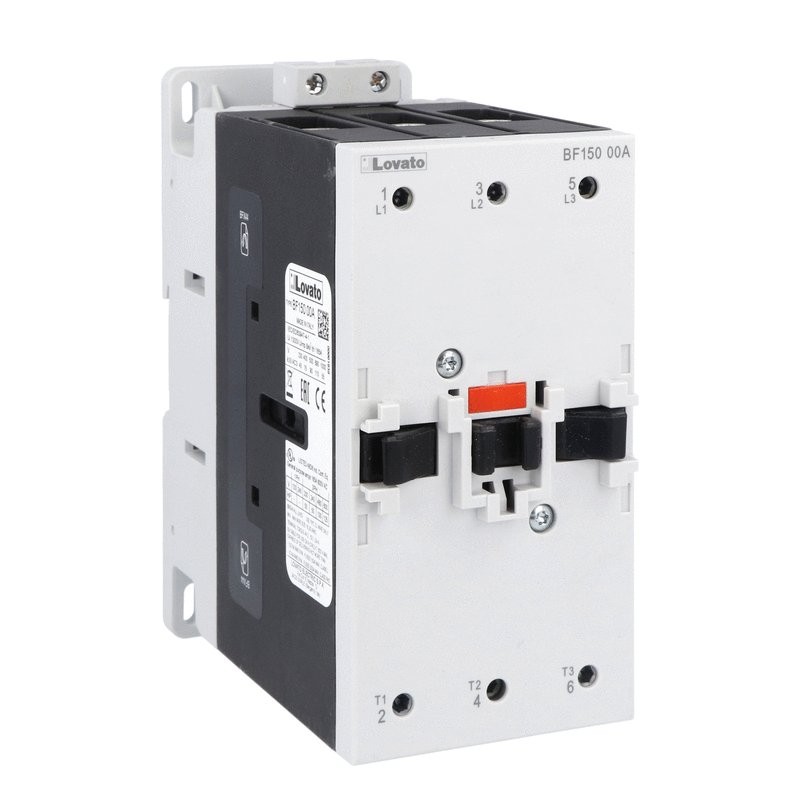

BF15000A024 LOVATO Contactor Tripolar 150 AC3 Coil 24V AC
BF15000A024
LOVATO ELECTRIC
Contactor Tripolar 150 AC3 Coil 24V AC
CONTATOR DE TRÊS POLOS, IEC IE CORRENTE OPERACIONAL (AC3) = 150A, CA COIL 50/60HZ, 24VAC
Aparelhos elétricos de baixa tensão > Contator de potência para comutar a alimentação de CA
Industrial Contactors and Accessories - LOVATO ELECTRIC.
Produto novo em sua embalagem original com todas as garantias e certificações de LOVATO ELECTRIC
Related products
▲Best sellers
▲Mais informação
▲| Código de ordem | BF15000A024 |
| Peso [g] | 2195 |
| Unidades de embalagem | 1 |
| Quantidade de pedidos de várias embalagens | 1 |
| Dimensões de embalagem [mm] | 173X082X145 |
| Volume [cm3] | 2056 |
| Código de barras [EAN13] | 8013975238936 |
| Código HS | 85365080 |
Dimensões
Esquemas elétricos
Aprovações:
Ccc
Culus
Ccc
Culus
conformidade:
IEC/EN 60947-1
IEC/EN 60947-4-1
UL 60947-1
UL 60947-4-1
CSA C22.2 No 60947-1
CSA C22.2 no 60947-4-1
IEC/EN 60947-1
IEC/EN 60947-4-1
UL 60947-1
UL 60947-4-1
CSA C22.2 No 60947-1
CSA C22.2 no 60947-4-1
| Designação do produto | Contator de energia | |||
| Designação do tipo do produto | BF150 | |||
| Características de contato | ||||
| Número de postes | Nr. | 3 | ||
| Tensão de isolamento nominal Ui IEC/EN | V | 1000 | ||
| Impulso nominal suportar tensão Uimp | Kv | 8 | ||
| Frequência operacional | ||||
| Min | Hz | 25 | ||
| Max | Hz | 400 | ||
| IEC Corrente térmica de ar livre IEC Ith | Para | 165 | ||
| Atual operacional Ie | ||||
| AC-1 (≤40oC) | Para | 165 | ||
| AC-1 (≤55oC) | Para | 135 | ||
| AC-1 (≤70oC) | Para | 118 | ||
| AC-3 (≤440V ≤55oC) | Para | 150 | ||
| AC-4 (400V) | Para | 70 | ||
| Potência operacional nominal AC-3 (T≤55oC) | ||||
| 230V | Kw | 45 | ||
| 400V | Kw | 75 | ||
| 415V | Kw | 75 | ||
| 440V | Kw | 75 | ||
| 500V | Kw | 90 | ||
| 690V | Kw | 110 | ||
| 1000V | Kw | 55 | ||
| IEC max current Ie em DC1 com L/R ≤ 1ms com 1 poles em série | ||||
| ≤24V | Para | 165 | ||
| 381 | Para | 165 | ||
| 455 | Para | 150 | ||
| 110V | Para | 10 | ||
| 220V | Para | – | ||
| IEC max current Ie em DC1 com L/R ≤ 1ms com 2 poles em série | ||||
| ≤24V | Para | 165 | ||
| 381 | Para | 165 | ||
| 455 | Para | 165 | ||
| 110V | Para | 150 | ||
| 220V | Para | 14 | ||
| IEC max current Ie em DC1 com L/R ≤ 1ms com 3 poles em série | ||||
| ≤24V | Para | 165 | ||
| 381 | Para | 165 | ||
| 455 | Para | 165 | ||
| 110V | Para | 160 | ||
| 220V | Para | 150 | ||
| IEC max current Ie em DC1 com L/R ≤ 1ms com 4 poles em série | ||||
| ≤24V | Para | 165 | ||
| 381 | Para | 165 | ||
| 455 | Para | 165 | ||
| 110V | Para | 165 | ||
| 220V | Para | 165 | ||
| IEC max current Ie em DC3-DC5 com L/R ≤ 15ms com 1 poles em série | ||||
| ≤24V | Para | 165 | ||
| 381 | Para | 60 | ||
| 455 | Para | 44 | ||
| 110V | Para | 6 | ||
| 220V | Para | – | ||
| IEC max current Ie em DC3-DC5 com L/R ≤ 15ms com 2 poles em série | ||||
| ≤24V | Para | 165 | ||
| 381 | Para | 82 | ||
| 455 | Para | 70 | ||
| 110V | Para | 80 | ||
| 220V | Para | 7 | ||
| IEC max current Ie em DC3-DC5 com L/R ≤ 15ms com 3 poles em série | ||||
| ≤24V | Para | 165 | ||
| 381 | Para | 195 | ||
| 455 | Para | 110 | ||
| 110V | Para | 120 | ||
| 220V | Para | 120 | ||
| IEC max current Ie em DC3-DC5 com L/R ≤ 15ms com 4 poles em série | ||||
| ≤24V | Para | 165 | ||
| 381 | Para | 130 | ||
| 455 | Para | 130 | ||
| 110V | Para | 150 | ||
| 220V | Para | 150 | ||
| Corrente permitida por curto prazo para 10s (IEC/EN60947-1) | Para | 1200 | ||
| Fusível de proteção | ||||
| gG (IEC) | Para | 250 | ||
| aM (IEC) | Para | 160 | ||
| Capacidade de fabricação (valor RMS) | Para | 1500 | ||
| Capacidade de quebra na tensão | ||||
| 440V | Para | 1200 | ||
| 500V | Para | 1025 | ||
| 690V | Para | 905 | ||
| Resistência por polo (valor médio) | mais | 0.45 | ||
| Dissipação de energia por polo (valor médio) | ||||
| Ith | W | 12 | ||
| AC3 | W | 10.1 | ||
| Torque de aperto para terminais | ||||
| Min | Nm | 6 | ||
| Max | Nm | 7 | ||
| Min | Ibin | 4.4 | ||
| Max | Ibin | 5.2 | ||
| Torque de aperto para terminal de bobina | ||||
| Min | Nm | 0.8 | ||
| Max | Nm | 1 | ||
| Min | Ibft | 0.59 | ||
| Max | Ibft | 0.74 | ||
| Seção do motorista | ||||
| Seção flexível do driver de p/o lug | ||||
| Min | mm2 | 1.5 | ||
| Max | mm2 | 70 | ||
| Seção flexível do driver de c/w lug | ||||
| Min | mm2 | 1.5 | ||
| Max | mm2 | 70 | ||
| Proteção do terminal de energia de acordo com o IEC/EN 60529 | Frente IP20 | |||
| Características mecânicas | ||||
| Posição operacional | ||||
| normal | plano vertical | |||
| admissível | ±30o | |||
| Fixação | Parafuso / din trilho 35mm | |||
| peso | G | 2020 | ||
| Operações | ||||
| Vida mecânica | Ciclos | 15000000 | ||
| Vida elétrica | Ciclos | 800000 | ||
| Dados relacionados à segurança | ||||
| Compatibilidade emC | Sim | |||
| Operação da bobina CA | ||||
| Tensão CA avaliada em 50/60Hz | V | 24 | ||
| Tensão operacional CA | ||||
| de bobina de 50/60Hz alimentada a 50Hz | ||||
| pick-up | ||||
| Min | %Us | 80 | ||
| Max | %Us | 110 | ||
| abandono | ||||
| Min | %Us | 20 | ||
| Max | %Us | 55 | ||
| de bobina de 50/60Hz alimentada a 60Hz | ||||
| pick-up | ||||
| Min | %Us | 85 | ||
| Max | %Us | 110 | ||
| abandono | ||||
| Min | %Us | 40 | ||
| Max | %Us | 55 | ||
| Consumo médio de bobinas AC a 20°C | ||||
| de bobina de 50/60Hz alimentada a 50Hz | ||||
| na pressa | Vai | 300 | ||
| holding | Vai | 20 | ||
| de bobina de 50/60Hz alimentada a 60Hz | ||||
| na pressa | Vai | 300 | ||
| holding | Vai | 17 | ||
| de bobina de 60Hz alimentada a 60Hz | ||||
| na pressa | Vai | 300 | ||
| holding | Vai | 20 | ||
| Dissipação na realização ≤20oC 50Hz | W | 6.5 | ||
| Frequência de ciclos máximos | ||||
| Operação mecânica | ciclos/h | 1500 | ||
| Tempos de operação | ||||
| Tempo médio para controle dos EUA | ||||
| em AC | ||||
| Fechando NO | ||||
| Min | Ms | 45 | ||
| Max | Ms | 32 | ||
| Abertura NO | ||||
| Min | Ms | 9 | ||
| Max | Ms | 24 | ||
| Dados técnicos ul | ||||
| Desempenho mecânico rendedo | ||||
| para motor CA trifásica | ||||
| 200/208V | Hp | 50 | ||
| 220/230V | Hp | 50 | ||
| 460/480V | Hp | 100 | ||
| 575/600V | Hp | 125 | ||
| USO Geral | ||||
| Contator | ||||
| Corrente AC | Para | 165 | ||
| Fusível de proteção contra curto-circuito, 600V | ||||
| Alta culpa | ||||
| Corrente de curto-circuito | Ka | 100 | ||
| Classificação do fusível | Para | 200 | ||
| Classe fusível | J | |||
| Falha padrão | ||||
| Corrente de curto-circuito | Ka | 10 | ||
| Classificação do fusível | Para | 250 | ||
| Classe fusível | RK5 | |||
| Condições ambientais | ||||
| temperatura | ||||
| Temperatura de operação | ||||
| Min | C | -50 | ||
| Max | C | 70 | ||
| Temperatura de armazenamento | ||||
| Min | C | -60 | ||
| Max | C | 80 | ||
| Altitude máxima | m | 3000 | ||
| Classificação ETIM | ||||
| ETIM 8.0 | EC000066 - Contator de energia, comutação CA | |||
| Característica | Valor |
|---|---|
| Tipo de tensão para atuação (EF008242) | AC |
| Tipo de conexão elétrica do circuito principal (EF006819) | Grampo de quadro |
| Tensão de alimentação de corrente nominal de 60 Hz CA (EF003979) | 24 V |
| Tensão de alimentação de corrente nominal de 50 Hz AC (EF003978) | 24 V |
| Versão modular (EF001126) | Não |
| Corrente nominal de operação em AC-4, 400 V (EF008495) | 70 A |
| Corrente nominal de operação Ie em AC-1, 400 V (EF001393) | 165 A |
| Corrente nominal de operação Ie em AC-3, 400 V (EF001392) | 150 A |
| Número de contatos auxiliares como contato normalmente fechado (EF001377) | 0 |
| Número de contatos auxiliares como contato normalmente aberto (EF001376) | 0 |
| Número de contatos normalmente fechados como contato principal (EF001375) | 0 |
| Número de contatos principais como contato normalmente aberto (EF001374) | 3 |
| Potência de operação nominal em AC-3, 400 V (EF001364) | 75 kW |
