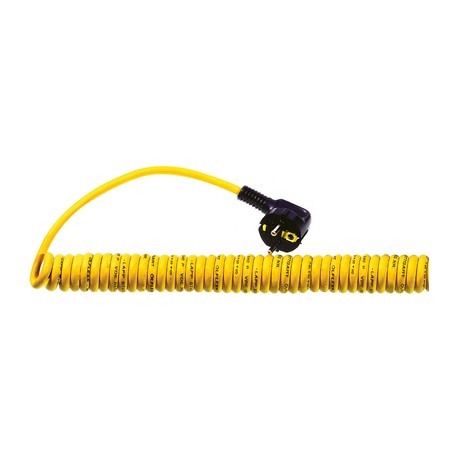

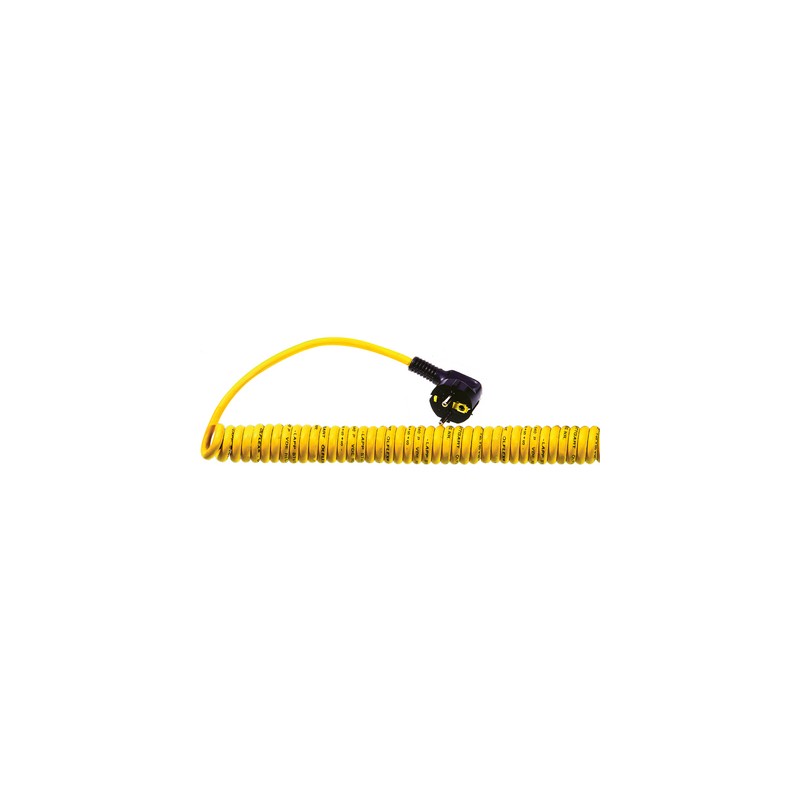

73220863 ÖLFLEX SPIRAL 540 P 3G1/1000 SHOCKPLG LAPP Cabo espiral robusto, com elevada capacidade de recolhim..

Vantagens

• Comprimentos de extensão de até 3,5 vezes o comprimento não estendido da espiral e forças de rebobinamento especialmente altas
• Segurança acrescida e percepção visual devido à cor de sinalização do revestimento externo
• Maior durabilidade sob condições adversas graças ao robusto revestimento externo de PUR
• Cobertura resistente em contato com muitos lubrificantes à base de óleo mineral, ácidos diluídos, soluções alcalinas aquosas e outros fluidos químicos
• Faixa de temperatura alargada para aplicações em duras condições climáticas

Âmbitos de aplicação

• Aparelhos e equipamentos elétricos móveis
• Dispositivos médicos

Características do produto

• Boa resistência do revestimento externo a corte e abrasão
• Elevada resistência da cobertura a óleo, baixas temperaturas, micróbios e hidrólises
• Flexível ao frio até -30°C
• Conector 16 A com tipo de proteção IP 20

Referências às normas / Aprovações

• Conector: DIN VDE 620-1/folha normativa DIN 49441 R2

Projeto do produto

• Cabo: ÖLFLEX® SPIRAL 540 P baseado em ÖLFLEX® 540 P
• Cordão de fios de cobre estanhados
• Isolação do condutor de TPE
• Revestimento externo em poliuretano especial
• Comprimento das extremidades retas: 1. extremidade de 200 mm com conector macho angular moldado por injeção, 2ª extremidade 600 mm com descascamento de 30 mm
• Outros comprimentos do bloco, comprimentos ou formas da saída mediante pedido
• Plugue angular de 2 pinos com sistema de contato de aterramento duplo, extrudado

Classificação ETIM 5

• ETIM 5.0 Class-ID: EC000247
• Descrição da classe ETIM 5.0: Cabo helicoidal

Classificação ETIM 6

• ETIM 6.0 Class-ID: EC000247
• ETIM 6.0 Class-Description: Spiralized cable

Cód. ident. cond.:

• HD 308/VDE 0293-308: 3 fios com condutor de proteção

Projeto do condutor

• Fio fino de acordo com VDE 0295 Classe 5/ IEC 60228 Classe 5

Tensão nominal

• U0: 250 V AC

Tensão de ensaio

• 2000 V

Condutor de proteção

• G = com condutor de proteção verde/amarelo

Faixa de temperatura

• Uso flexível: -30°C até +50°C
