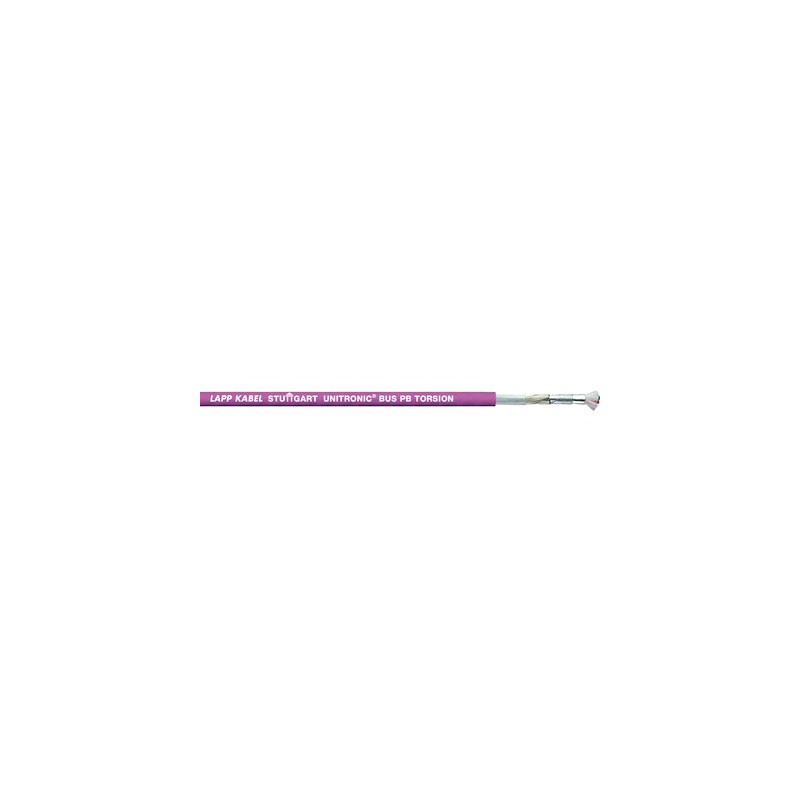

2170332 UNITRONIC BUS PB TORSION 1X2X0,8 LAPP Cabo PROFIBUS altamente flexível e retardante de chama para ap..

Vantagens

• Aplicável sempre que seja necessário aliar o revestimento externo a propriedades similares ao poliuretano, isenção de halogênio e retardo de chama
• Cabos que podem ser usados tanto para PROFIBUS-DP como para PROFIBUS-FMS e FIP

Âmbitos de aplicação

• PROFIBUS DP (em conformidade com a norma DIN 19245 e EN 50170, por exemplo, para SIEMENS SIMATIC® NET, também apropriado para FIP - Factory Instrumentation Protocol).

Características do produto

• TORSÃO: para solicitações de torção, p. ex., aplicações em robôs; ± 180° pro 1m
• Livre de halogênio
• Retardante de chama de acordo com IEC 60332-1-2
• De acordo com as especificações PNO, as taxas de bits declaradas permitem os seguintes comprimentos máximos do cabo de um segmento BUS
  (tipo de cabo A, PROFIBUS-DP):
  93,75 kbit/s = 1200 m
  187,5 kbit/s = 1000 m
  500 kbit/s = 400 m
  1,5 Mbit/s = 200 m
  12,0 Mbit/s = 100 m

Referências às normas / Aprovações

• Certificação: UL tipo CMX em conformidade com UL 444

Projeto do produto

• Cordão de cobre nu
• Isolamento do condutor: PE
• Blindagem coletiva com trança de cobre e folha aluminizada
• Revestimento externo: PUR, violeta (RAL 4001)

Classificação ETIM 5

• ETIM 5.0 Class-ID: EC000830
• ETIM 5.0 Descrição da classe: Cabo de dados

Classificação ETIM 6

• ID da classe ETIM 6.0: EC000830
• Descrição da classe ETIM 6.0: Cabo de dados

Capacitância mútua

• (800 Hz): max. 30 nF/km

Tensão de pico de operação

• (não adequado para aplicações de alta poência)
  300 V

Torsion movement in WTG (wind turbine generator)

• Carga máx. de torção
• ± 180°/m

Raio de flexão mínimo

• Instalação fixa: 4 x diâmetro externo
• Com flexão: 7,5 x diâmetro externo

Tensão de ensaio

• 3600 V DC (3 s)

Impedância característica

• 150 ± 15 Ohm

Faixa de temperatura

• Temp. serviço.: -25°C até 75°C
• Temp. armaz.: -40°C até 80°C
