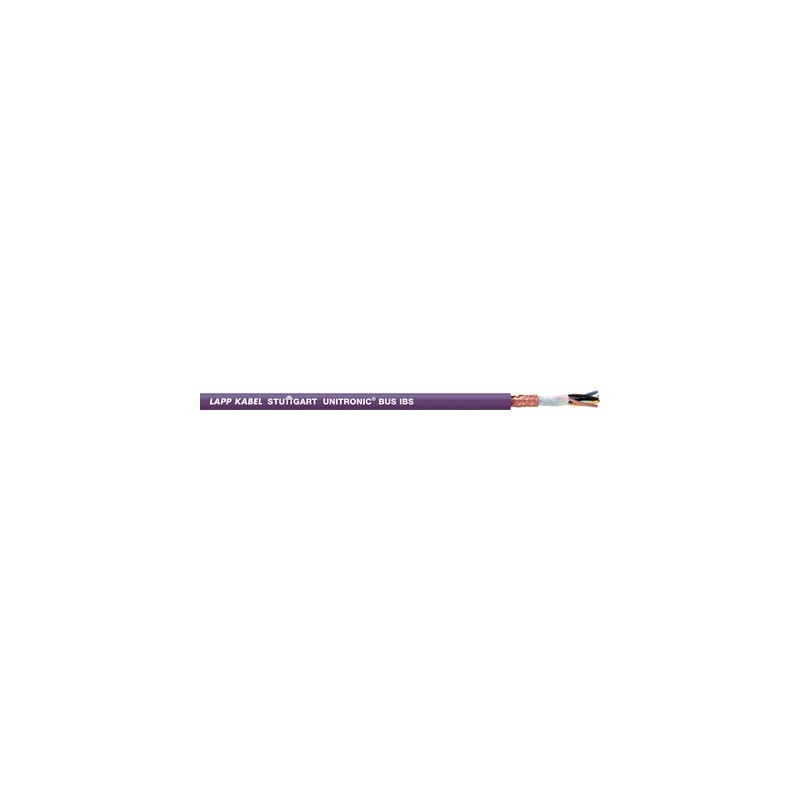

2170217 UNITRONIC BUS IBS Yv COMBI 3X2X0,22+3X1 LAPP Cabos INTERBUS para instalação fixa passível de instala..

Vantagens

• Certificado pelo INTERBUS CLUB

Âmbitos de aplicação

• Para instalação externa/aterrada

Características do produto

• Cabo IBS – para instalação externo/aterramento + resistente a UV (cabo BUS remoto + cabo BUS remoto de instalação)
• As taxas de bit declaradas permitem os seguintes comprimentos do cabo (máximos) de um segmento BUS:
• 500 kbit/s = max. 400 m
• Retardante de chama de acordo com IEC 60332-1-2

Referências às normas / Aprovações

• De acordo com DIN EN 61158

Projeto do produto

• UNITRONIC®BUS IBS YvFio de Litz Isolamento do condutor polido: PE Trançado de blindagem de cobre estanhado Revestimento externo: PVC, preto (RAL 9005)
• UNITRONIC®BUS IBS Yv COMBIFio de litz, Isolamento do condutor polido: PE 3x2x0,22: branco/marrom, verde/amarelo, cinza/rosa 3x1,0: vermelho, azul, verde/amarelo Trançado de blindagem de cobre estanhado Revestimento interno: PVC, violeta RAL (4001), diâmetro externo: 7,9 mm Revestimento externo: PVC, preto (RAL 9005) Diâmetro externo: 9,4 mm

Classificação ETIM 5

• ETIM 5.0 Class-ID: EC000830
• ETIM 5.0 Descrição da classe: Cabo de dados

Classificação ETIM 6

• ID da classe ETIM 6.0: EC000830
• Descrição da classe ETIM 6.0: Cabo de dados

Tensão de pico de operação

• (não adequado para aplicações de alta potência)
  250 V

Resistência do condutor

• (volta): máx. 186 Ohm/km

Raio de flexão mínimo

• Instalação fixa: 8 x diâmetro externo

Tensão de ensaio

• Condutor/Condutor: 1500 V ef.

Impedância característica

• 100 Ohm

Faixa de temperatura

• Instalação fixa: -40°C a +70°C
