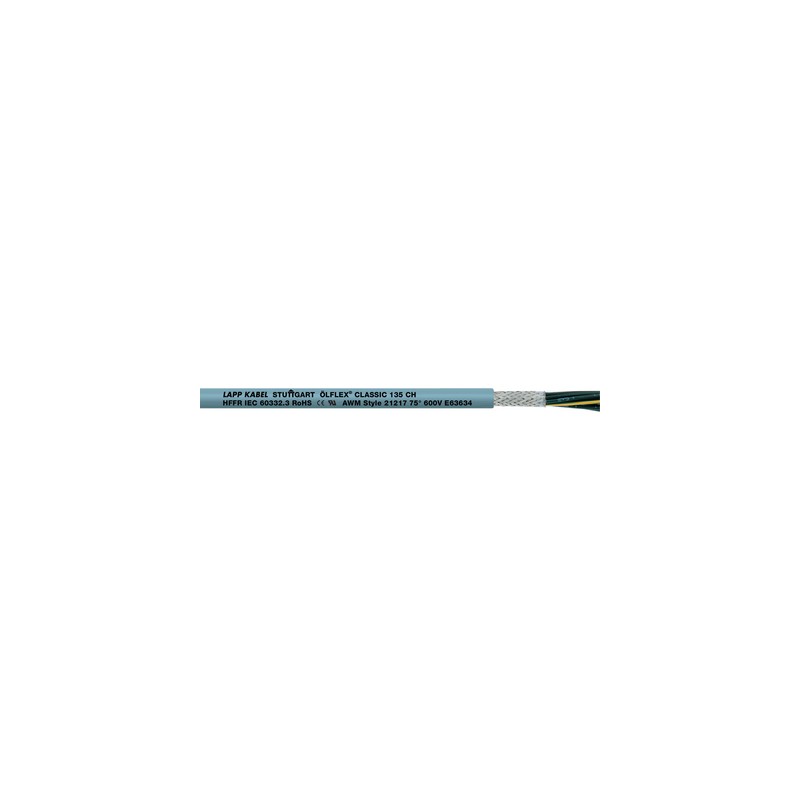

1123200 ÖLFLEX CLASSIC 135 CH 2X0,5 LAPP Cabo de controle blindado, livre de halogênio, com características ..

Vantagens

• Fácil instalação graças ao design flexível
• Economia de espaço graças ao diâmetro pequeno do cabo
• Aprovado para a aplicação marítima

Âmbitos de aplicação

• Edifícios públicos, como aeroportos ou estações ferroviárias
• Engenharia industrial
  Construção de máquinas
  Aquecimento e climatização
• Especialmente onde vida humana e animal, assim como bens materiais, estão expostos a altos riscos de incêndio
• Em ambientes críticos EMC
  (compatibilidade eletromagnética)
• Nota: Para utilização de cabos do tipo AWM (Appliance Wiring Material) em máquinas industriais (EUA), de acordo com NFPA 79 Ed. 2015: ver tabela T29 no apêndice do catálogo

Características do produto

• Retardante de chama de acordo com IEC 60332-1-2 (propagação da chama em um cabo)
• Sem propagação de chama de acordo com IEC 60332-3-22 e IEC 60332-3-24 IEC 60332-3-25 , respectivamente ( a propagação das chamas no cabo vertical ou conjunto de cabo )
• Livre de halogênio de acordo com IEC 60754-1 (porcentagem de gases com teor de halogênio) Corrosividade dos gases de combustão de acordo com IEC 60754-2 (grau de acidez)
• Baixa densidade de fumaça de acordo com a norma IEC 61034-2

Referências às normas / Aprovações

• Aprovação UL AWM: ver folha de dados
• Baseado na EN 50525-3-11
• Baseado na EN 50525-2-51
• Germanischer Lloyd (GL)
  certificate no. TAE00002RK

Projeto do produto

• Cordão de fios finos de cobre nu
• Isolação do condutor: livre de halogênio
• Condutores torcidos em camadas
• Envolto em folha de plástico livre de halogênio
• Trança de cobre estanhado
• Cobertura: Composto especial livre de halogênio, cinza (semelhante a RAL 7001)

Classificação ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descrição de classe ETIM 5.0: Cabo de controle

Classificação ETIM 6

• ID da classe ETIM 6.0: EC000104
• Descrição da classe ETIM 6.0: Cabo de controle

Cód. ident. cond.:

• Preto com números brancos de acordo com VDE 0293-1

Projeto do condutor

• Fio fino de acordo com VDE 0295,
  classe 5/EMC 60228 cl.5

Raio de flexão mínimo

• Flexão ocasional: 20 x diâmetro externo
• Instalação fixa: 6 x diâmetro externo

Tensão nominal

• U₀/U: 300/500 V
• UL: 600 V

Tensão de ensaio

• Condutor/Condutor: 4000 V
• Condutor/Tela: 2000 V

Condutor de proteção

• G = com condutor de proteção verde/amarelo
• X = sem condutor de proteção

Faixa de temperatura

• Flexão ocasional: -25°C até +70°C (UL: +75°C)
• Instalação fixa: -40 °C a +80 °C (UL: +75 °C)
