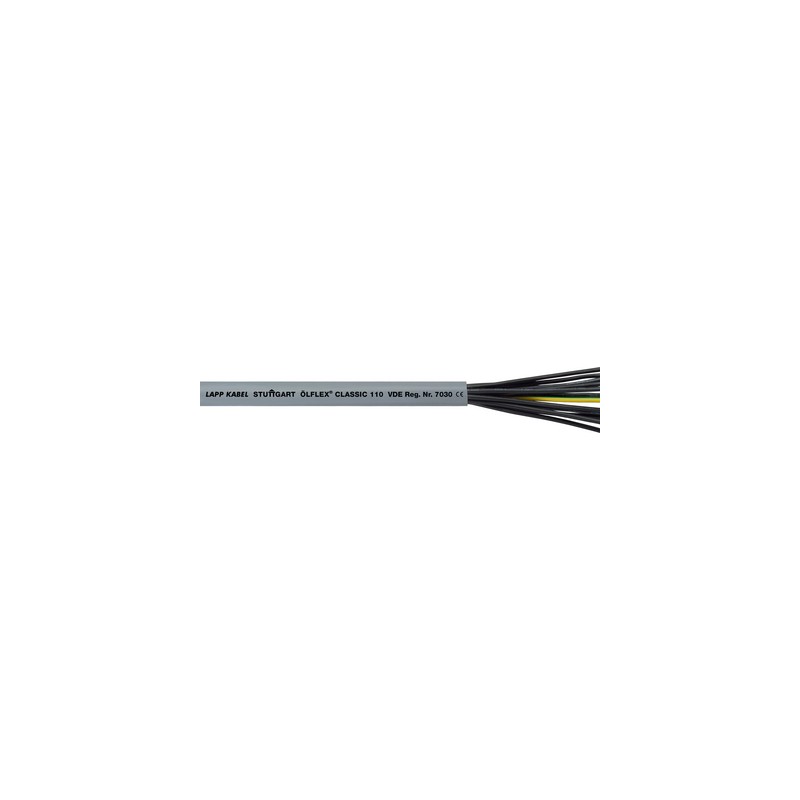

1119952 ÖLFLEX CLASSIC 110 2X2,5 LAPP Cabo de controle em PVC resistente ao óleo, com registro VDE

Vantagens

• Grande variedade de comprimentos padronizados e cortes individuais
• Ampla gama, itens com até 100 condutores

Âmbitos de aplicação

• Para instalação fixa assim como flexão ocasional sem esforços de tração com movimentos livres, e não recorrentes
• Uso em interiores secos ou úmidos sob solicitações mecânicas normais
• Adequados para aplicações de torção, típicos para "loop" de geradores eólicos
• Em esteiras porta-cabos para viagens com distância de até 5m e 0,2... 1 milhão de ciclos de dobramento, para as seguintes dimensões: 0,5 a 2,5 mm² e de 2 a 7 condutores

Características do produto

• Retardante de chama de acordo com IEC 60332-1-2
• Boa resistência química, ver catálogo apêndice T1
• Resistente a óleo de acordo com a norma DIN EN 50290-2-22 (TM54)

Referências às normas / Aprovações

• VDE reg. no. 7030 para os seguintes tamanhos:até 2.5 mm²: 2 - 65 condutoresa partir de 4 mm²: 2 - 7 condutoresa partir de 25 mm²: 2 - 5 condutores

Projeto do produto

• Cordão de fios finos de cobre nu
• Isolação do condutor em PVC LAPP P8/1
• Condutores torcidos em camadas
• Cobertura: PVC, cinza (semelhante a RAL 7001)

Classificação ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descrição de classe ETIM 5.0: Cabo de controle

Classificação ETIM 6

• ID da classe ETIM 6.0: EC000104
• Descrição da classe ETIM 6.0: Cabo de controle

Cód. ident. cond.:

• Preto com números brancos de acordo com VDE 0293-1

Projeto do condutor

• Fio fino de acordo com DIN EN 60228 (VDE 0295), classe 5 / IEC 60228 classe 5

Movimento de torção em WTG

• TW-0 & TW-1, consultar Apêndice T0

Raio de flexão mínimo

• Flexão ocasional: 10 x diâmetro externo(AD) Em cadeias de alimentação de energia: 15 x DE
• Instalação fixa: 4 x DE

Tensão nominal

• U₀/U: 300/500 V

Tensão de ensaio

• 4000 V

Condutor de proteção

• G = com condutor de proteção verde/amarelo
• X = sem condutor de proteção

Faixa de temperatura

• Uso flexível: -15° C a +70° C
  Em esteiras porta-cabos: -5° C a +70° C
• Instalação fixa: -40°C a +80°C
