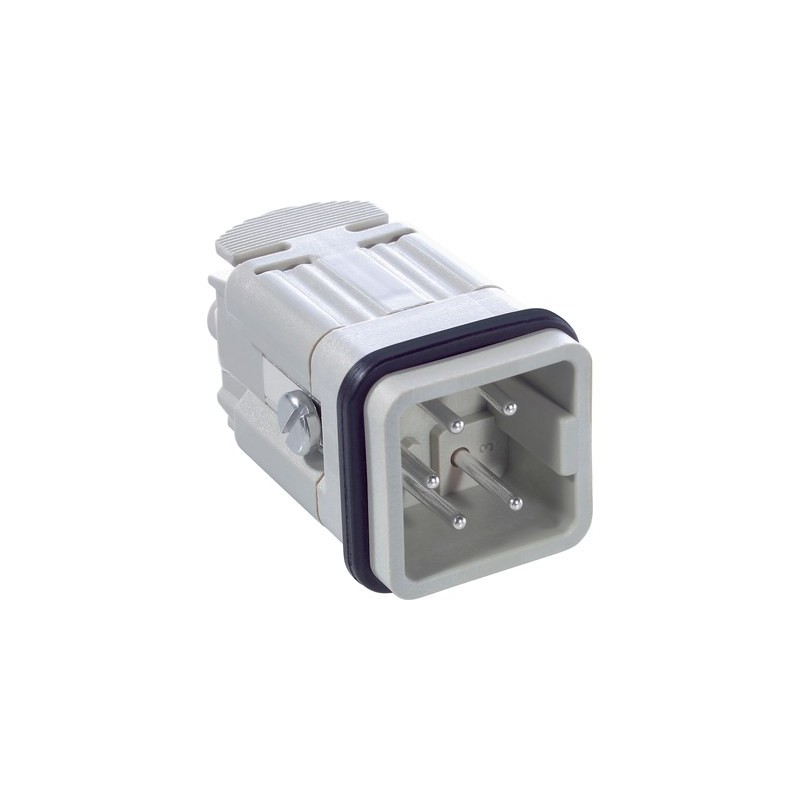

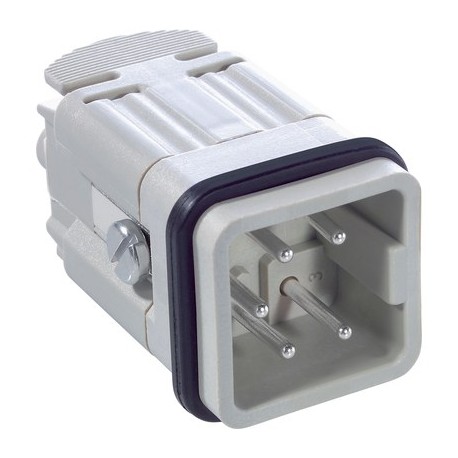

10431000 EPIC H-A 4 SS LAPP Insertos com terminal de parafuso para seção transversal de até 2,5 mm²

Vantagens

• Railway applications
  - Fire protection on railway vehicles: Test according EN 45545-2. Requirement sets R22 and R23. Hazard level HL1, HL2 and HL3
• Os pequenos H-A 3 / H-A 4 são usados sempre que o espaço for limitado.
• Fácil de trabalhar devido a conexão do parafuso
• Fácil conexão de cabo com entrada de cabo estreita nos contatos

Âmbitos de aplicação

• Construção de aparelhos
• Aplicações em ferrovias/construção de veículos
• Construção de aparelhos e máquinas
• Engenharia de controle

Classificação ETIM 5

• Class-ID ETIM 5.0: EC000438
• Descrição de Classe ETIM 5.0: Inserto de contato para conectores industriais

Classificação ETIM 6

• ETIM 6.0 Class-ID: EC000438
• Descrição de Classe ETIM 5.0: Inserto de contato para conectores industriais

Tensão nominal em V

• IEC: 400 V
  UL: 600 V
  CSA: 600 V

Tensão nominal de impulso

• 4 kV

Corrente nominal em A

• IEC: 23 A
  UL: 10 A
  CSA: 10 A

Pollution degree

• 3

Resistência de contato

• 1,5 - 4 mOhm

Contatos

• Liga de cobre banhado a prata rígida

Números de contatos

• 4 + PE

Terminação do cabo

• Terminal de parafuso: 0,5 - 2,5 mm² (2,5 mm² com luvas da extremidade do condutor dependem do perfil do contato)

Comprimento de decapagem (mm)

• 6

Ciclos de operação mecânica

• 100

Testado pela VDE

• Certificado com inspeção do processo de fabricação: REG. VDE n.º:B437
• Testado conforme UL:
  Número e arquivo UL:E75770

Faixa de temperatura

• -40°C a +100°C, temporário até +125°C
