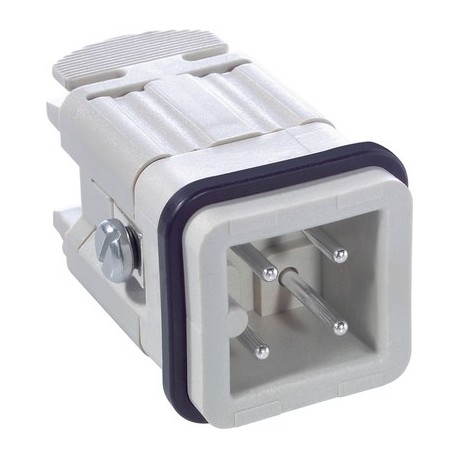

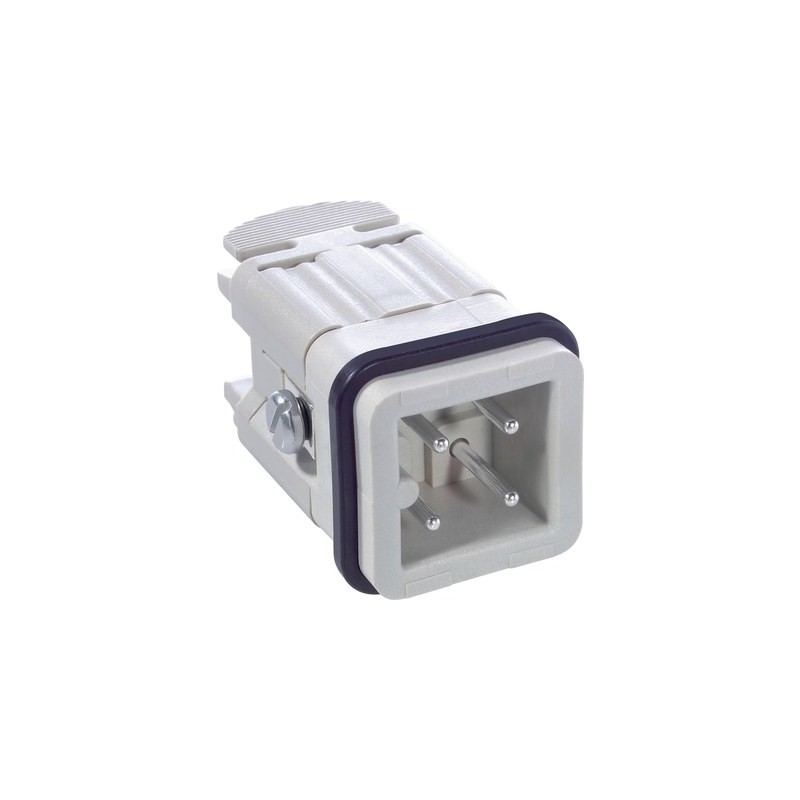

10420000 EPIC H-A 3 SS LAPP Insertos com terminal de parafuso para seção transversal de até 2,5 mm² Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

10420000 EPIC H-A 3 SS LAPP Insertos com terminal de parafuso para seção transversal de até 2,5 mm²

10420000

EPIC H-A 3 SS

LAPP

10

Insertos com terminal de parafuso para seção transversal de até 2,5 mm²

EPIC H-A 3 SS

ÉPICO® H-A 3

Mais detalhes


Conectores > Inserto de contato para conectores retangulares

EPIC retangular

* Produto novo em sua embalagem original com todas as garantias e certificações de LAPP

Preço total: $49.04
Preço unitário: $4.90

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

geralmente comprados juntos

▲

Mais informação

▲


The small, robust insert is suitable for power supply connectors and can be also used, for example, in machine or device manufacturing or in control systems.

  • Conector de potência pequeno para corrente mono e trifásica
  • Fácil de montar devido à entrada reta para os conectores
  • Inserto para aplicações em ferrovias

Vantagens

  • Railway applications
    - Fire protection on railway vehicles: Test according EN 45545-2. Requirement sets R22 and R23. Hazard level HL1, HL2 and HL3
  • Os pequenos H-A 3 / H-A 4 são usados sempre que o espaço for limitado.
  • De fácil manutenção devido a conexão roscada
  • Fácil conexão de cabo com entrada de cabo estreita nos contatos

Âmbitos de aplicação

  • Aplicações em ferrovias/construção de veículos
  • Construção de aparelhos e máquinas
  • Engenharia de controle
  • Construção de aparelhos

Classificação ETIM 5

  • Class-ID ETIM 5.0: EC000438
  • Descrição de Classe ETIM 5.0: Inserto de contato para conectores industriais

Classificação ETIM 6

  • ETIM 6.0 Class-ID: EC000438
  • ETIM 6.0 Class-Description: Contact insert for industrial connectors

Tensão nominal em V

  • IEC: 400 V
    UL: 600 V
    CSA: 600 V

Tensão nominal de impulso

  • 4 kV

Corrente nominal em A

  • IEC: 23 A
    UL: 10 A
    CSA: 10 A

Pollution degree

  • 3

Resistência de contato

  • 1,5 - 4 mOhm

Contatos

  • Liga de cobre banhado a prata rígida

Números de contatos

  • 3 + PE

Terminação do cabo

  • Terminal de parafuso: 0,5 - 2,5 mm² (2,5 mm² com luvas da extremidade do condutor dependem do perfil do contato)

Comprimento de decapagem (mm)

  • 6

Ciclos de operação mecânica

  • 100

Testado pela VDE

  • Certificado com inspeção do processo de fabricação: REG. VDE n.º:B437
  • Testado conforme UL:
    Número e arquivo UL:E75770

Faixa de temperatura

  • -40°C a +100°C, temporário até +125°C

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOGUE LAPP EN.pdf 58 Mbytes
10420000 EPIC H-A 3 SS 10420000 10420000_PT_LAPP_PRO331PT.pdf 466 Kbytes 10420000 EPIC H-A 3 SS 10420000 10420000_PT_LAPP_PRO331PT.pdf
