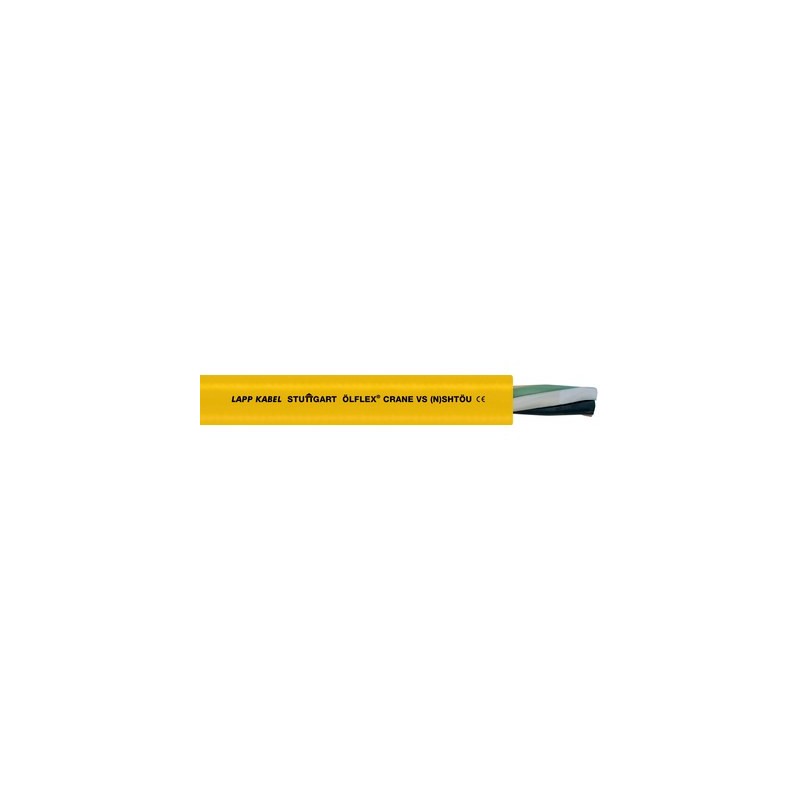

0044015 ÖLFLEX CRANE VS (N)SHTÖU 7G2,5 LAPP Reelable cables for medium to high mechanical stress

Vantagens

• Um elemento de apoio central absorve as forças de tensão aplicadas. É possível, assim, enrolar, desenrolar e orientar também verticalmente por longas distâncias.
• Sempre que as operações de enrolamento, desenrolamento ou de condução submetam os cabos a esforços de tensão adicionais
• A malha de reforço integrada impede torções indesejadas do cabo assim como a formação dos chamados efeitos de saca-rolhas

Âmbitos de aplicação

• Para uso em dispositivos de elevação, sistemas de transporte e de
  movimentação de cargas
• Onde os cabos são enrolados, desenrolados ou guiados com fixação durante o funcionamento
• Em espaços interiores secos ou úmidos, no exterior, ou não mais do que duas semanas sem interrupção na água industrial
• Para os perfis de aplicação para os cabos ÖLFLEX® CRANE e ÖLFLEX® LIFT, ver a tabela de seleção A3 no apêndice
• Diretivas de montagem e manuseio para os cabos ÖLFLEX®CRANE, ver apêndice do catálogo, tabela técnica T4, para cabos ÖLFLEX®LIFT, ver apêndice do catálogo, tabela técnica T5

Características do produto

• Retardante de chama de acordo com IEC 60332-1-2
• Resistente ao óleo em conformidade com a norma EN 60811-404
• Boa resistência química, térmica e mecânica

Referências às normas / Aprovações

• Baseado na VDE 0250-814 (NSHTÖU)

Projeto do produto

• Cordão de fios de cobre estanhados
• Isolação do condutor: composto de borracha, tipo 3GI3
• Elemento de apoio centralizado
• Malha de apoio integrada na cobertura externa
• Cobertura externa em composto de borracha do tipo 5GM5

Classificação ETIM 5

• ETIM 5.0 Class-ID: EC000057
• Descrição de classe ETIM 5.0: Cabo de alimentação de baixa tensão

Classificação ETIM 6

• ID da classe ETIM 6.0: EC000057
• Descrição da classe ETIM 6.0: Cabo de alimentação de baixa tensão

Cód. ident. cond.:

• Até 5 condutores: de acordo com VDE 0293-308 (apêndice T9
• A partir de 6 condutores: pretos com números brancos

Projeto do condutor

• Fio fino de acordo com VDE 0295 Classe 5/ IEC 60228 Classe 5

Raio de flexão mínimo

• Uso flexível: 7,5 x diâmetro externo

Tensão nominal

• U₀/U: 600/1000 V

Tensão de ensaio

• 3000 V

Condutor de proteção

• G = com condutor de proteção verde/amarelo
• X = sem condutor de proteção

Capacidade da corrente

• VDE 298 Parte 4

Faixa de temperatura

• Uso flexível: -25°C até +80°C
