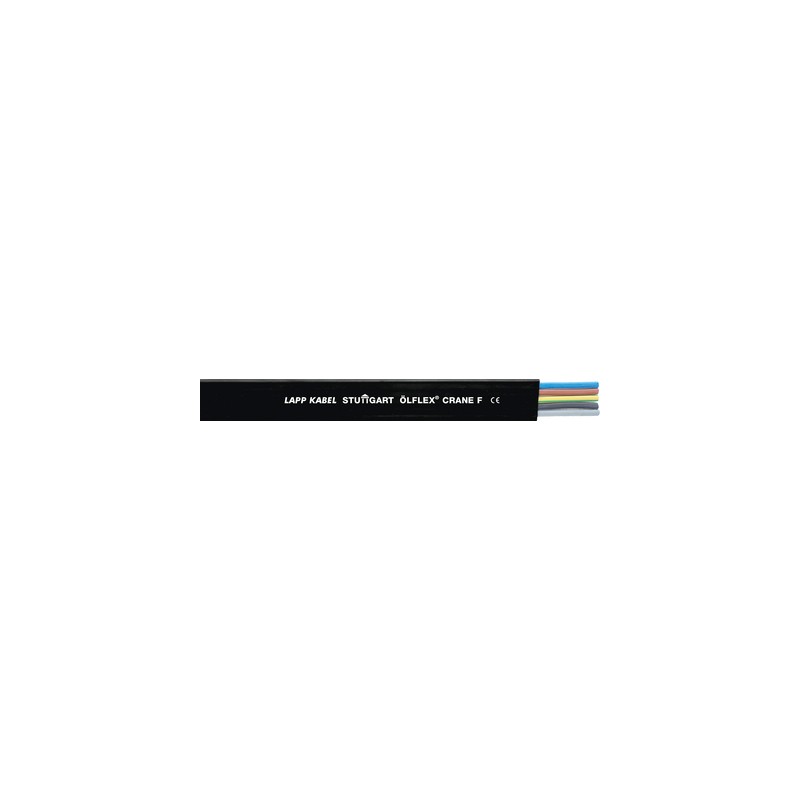

0041041 ÖLFLEX CRANE F 4G1,5 LAPP Cabos planos de borracha resistentes a intempéries

Vantagens

• Impermeável para condições ambientais rigorosas
• Os cabos planos ocupam menos espaço do que os cabos redondos
• São possíveis raios de flexão consideravelmente menores do que com cabos redondos

Âmbitos de aplicação

• Pode-se usar para elevadores com até no máx. 50 m de comprimento de suspensão
• Em sistemas de guindaste em obras e estaleiros para a instalação fixa e a utilização flexível em sistemas de festoon
• Estações de tratamento de águas residuais, siderurgias e armazéns com prateleiras altas
• Para os perfis de aplicação para os cabos ÖLFLEX® CRANE e ÖLFLEX® LIFT, ver a tabela de seleção A3 no apêndice

Características do produto

• Retardante de chama de acordo com IEC 60332-1-2

Referências às normas / Aprovações

• Com base em VDE 0250-809 (NGFLGÖU)

Projeto do produto

• Cordão de fios de cobre nu ou estanhado
• Isolação do condutor: mistura de borracha
• Revestimento externo em um composto de borracha especial

Classificação ETIM 5

• ETIM 5.0 Class-ID: EC000825
• Descrição de classe ETIM 5.0: Cabo plano

Classificação ETIM 6

• ID da classe ETIM 6.0: EC000825
• Descrição da classe ETIM 6.0: Cabo plano

Cód. ident. cond.:

• Até 5 condutores: de acordo com VDE 0293-308 (apêndice T9
• A partir de 6 condutores: pretos com números brancos

Projeto do condutor

• Condutor de cobre de acordo com VDE 0295 / IEC 60228
  até 25 mm²: fio extrafino, classe 6
  para condutor a partir de 35 mm²: fio fino, classe 5

Raio de flexão mínimo

• Uso flexível: 10 x espessura do cabo
• Instalação fixa: 4 x espessura do cabo

Tensão nominal

• U₀/U: 300/500 V

Tensão de ensaio

• 3000 V

Condutor de proteção

• G = com condutor de proteção verde/amarelo
• X = sem condutor de proteção

Faixa de temperatura

• Uso flexível: -25°C até +90°C
• Instalação fixa: -40°C a +90°C
