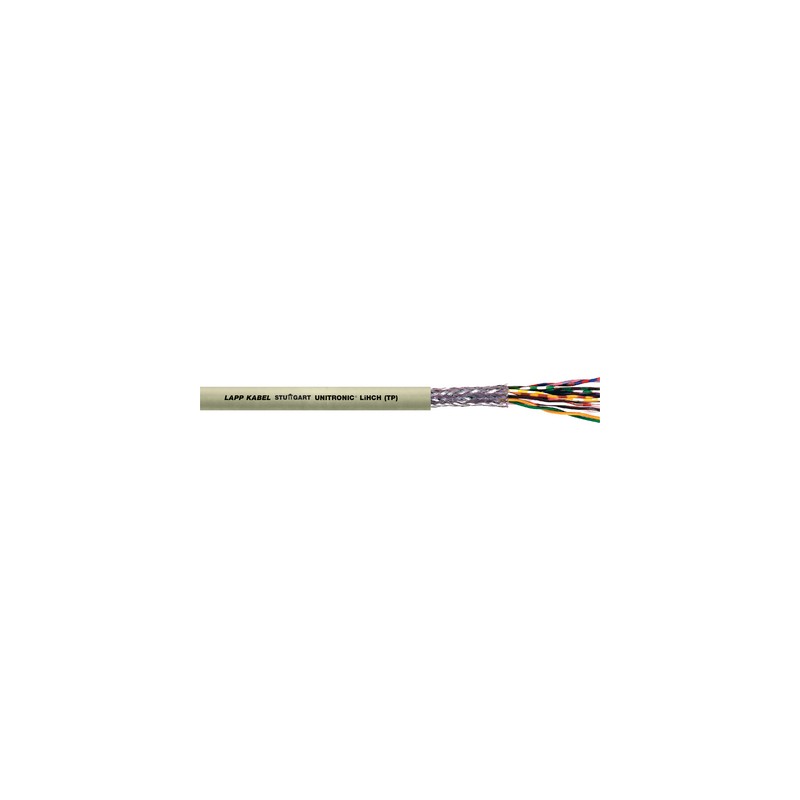

0038302 UNITRONIC LiHCH (TP) 2x2x0,14 LAPP Cabo de transmissão de dados blindado livre de halogênio, com cód..

Vantagens

• Livre de halogênio: em caso de incêndio, a baixa densidade da fumaça e a reduzida formação de gases corrosivos protegem pessoas e bens materiais
• Baixa capacitância devido ao isolamento à base de poliolefina
• A blindagem total minimiza as interferências elétricas
• Desacoplamento dos circuitos por meio da estruptura TP de pares torcidos (efeitos de diafonia)

Âmbitos de aplicação

• Adequado para áreas com uma forte concentração de pessoas, bem como para propriedades de elevado valor que têm que ser protegidas em caso de incêndio
• Para uso no interior de edifícios públicos, sistemas de transporte e instalações industriais
• Para processamento de dados, engenharia de medição e controle, sistemas relativos à segurança e como cabo eletrônico
• Para uso em sistemas de gradagem, na tecnologia de processos de medição e controle, em equipamentos de escritório e instrumentos de pesagem - onde quer que seja necessário usar cabos blindados, livres de halogênio e com seções transversais pequenas.

Características do produto

• Retardante de chama de acordo com IEC 60332-1-2
• Livre de halogênio com baixa formação de fumaça (LSZH)
• Livre de halogênio de acordo com IEC 60754-1, pouca corrosividade/acidez dos gases de combustão de acordo com IEC 60754-2, pouca toxicidade dos gases de combustão de acordo com EN 50305
• Baixa densidade de fumaça de acordo com a norma IEC 61034-2

Referências às normas / Aprovações

• Baseado na VDE 0812

Projeto do produto

• Cordão de fios finos de cobre nu
• Isolamento do condutor em mistura especial livre de halogênio
• Estrutura de par torcido (TP)
• Trança de cobre estanhado
• Revestimento externo em um composto especial livre de halogênio
  Cor do revestimento externo: cinza cascalho (RAL 7032)

Classificação ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descrição de classe ETIM 5.0: Cabo de controle

Classificação ETIM 6

• ID da classe ETIM 6.0: EC000104
• Descrição da classe ETIM 6.0: Cabo de controle

Cód. ident. cond.:

• DIN 47100 sem repetição de cor, ver Tabela T9

Capacitância mútua

• A/A aprox. 80 nF/km
• A/S aprox. 120 nF/km

Acoplamento

• a 1 kHz: aprox. 300 pF/100 m

Indutividade

• aprox. 0,65 mH/km

Projeto do condutor

• Cordões de cobre de fios finos

Raio de flexão mínimo

• Flexão ocasional: 15 x diâmetro externo
• Instalação fixa: 6 x diâmetro externo

Tensão de ensaio

• 1200 V

Faixa de temperatura

• Flexão ocasional: -5°C até +70°C
• Instalação fixa: -30°C to +80°C
