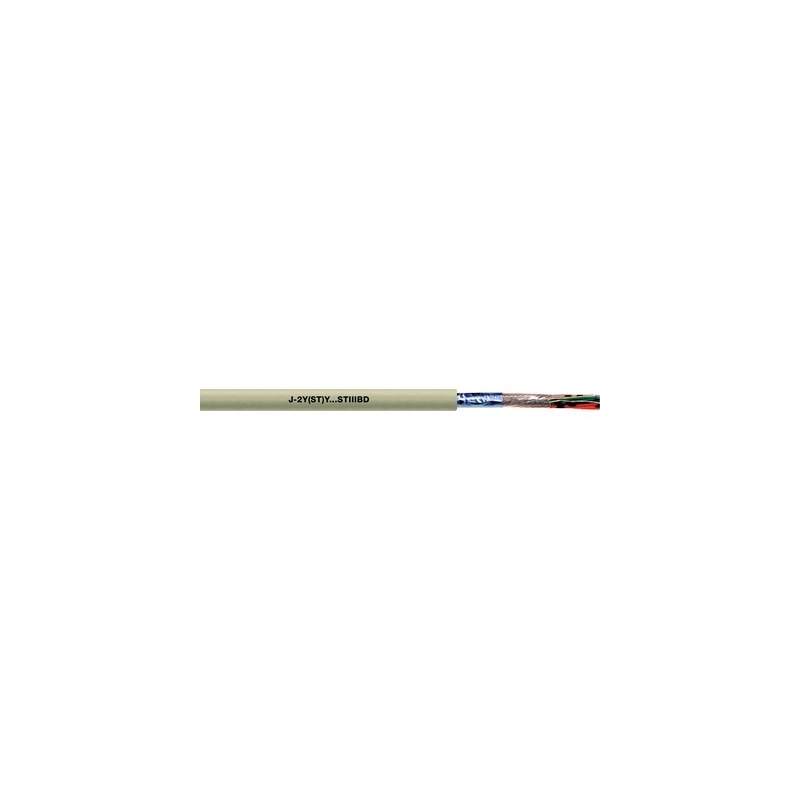

0034178 J-2Y(ST)Y...ST III BD 20X2X0,6 LAPP Cabo de instalação em conformidade com a norma DIN VDE 0815, com..

Vantagens

• Adequado para taxas de transmissão de dados de até 16 Mbits/s
• A blindagem estática em folha de plástico com laminado de alumínio e com fiação blindada estanhada minimiza a interferência de campos eletromagnéticos de alta frequência

Âmbitos de aplicação

• Cabo de conexão para utilização em eletrônica e em medição, controle e aplicações de sinal
• É utilizado em áreas tão diversificadas como, p.ex., para conectar unidades de sistema PED ou em circuitos de iluminação em aeroportos, postos privados de comutação ISDN, processamento de dados operacionais, sistemas de controle de acessos e registro do tempo, eletrônica industrial, dispositivos de alarme, todos concebidos para alcançar a máxima precisão e rapidez.
• Pode ser usado em ambientes internos secos e úmidos para instalação fixa e sob o reboco

Características do produto

• Retardante de chama de acordo com IEC 60332-1-2

Referências às normas / Aprovações

• Com base em DIN VDE 0815

Projeto do produto

• Condutor de cobre sólido e nu
• Isolação do condutor em polietileno (PE)
• Condutores monopolares torcidos em formato de estrela quadrante,
  5 estrelas quadrantes torcidos em em um feixe,
  feixes em camadas
• Envolvimento em folha,
  blindagem estática de filme plástico de alumínio laminado com fio suplementar de cobre
• Revestimento externo em PVC
  Cor do revestimento externo: cinza gelo (RAL 7032)

Classificação ETIM 5

• ETIM 5.0 Class-ID: EC000829
• ETIM 5.0 Class-Description: Signal-/telecommunications cable

Classificação ETIM 6

• ID da classe ETIM 6.0: EC000829
• Descrição da classe ETIM 6.0: Cabo de telecomunicações

Cód. ident. cond.:

• de acordo com VDE 0815, ver Apêndice T10

Capacitância mútua

• (800 Hz) max. 52 nF/km

Acoplamento

• K1: 98 % <400 pF/300 m
• K9-12: 98 % < 100 pF/300 m

Seção transversal do condutor

• 0,6 mm: 0,28 mm²

Enfraquecimento do cabo/enfraquecimento

• A 16 MHz < 8 dB/100m

Raio de flexão mínimo

• Instalação fixa: 10 x diâmetro externo

Atenuação de paradiafonia

• 4-16 MHz: 2 pares ≥ 45 dB
• 4-16 MHz: >2 pares ≥ 20 dB

Tensão de ensaio

• Condutor/Condutor: 500 V
• Condutor/Tela: 2000 V

Resistência da volta

• máx. 130 Ohm / km

Impedância característica

• 100 Ω ± 15%

Faixa de temperatura

• Flexão ocasional: -5 °C a +50 °C
• Instalação fixa: -30°C a +70°C
