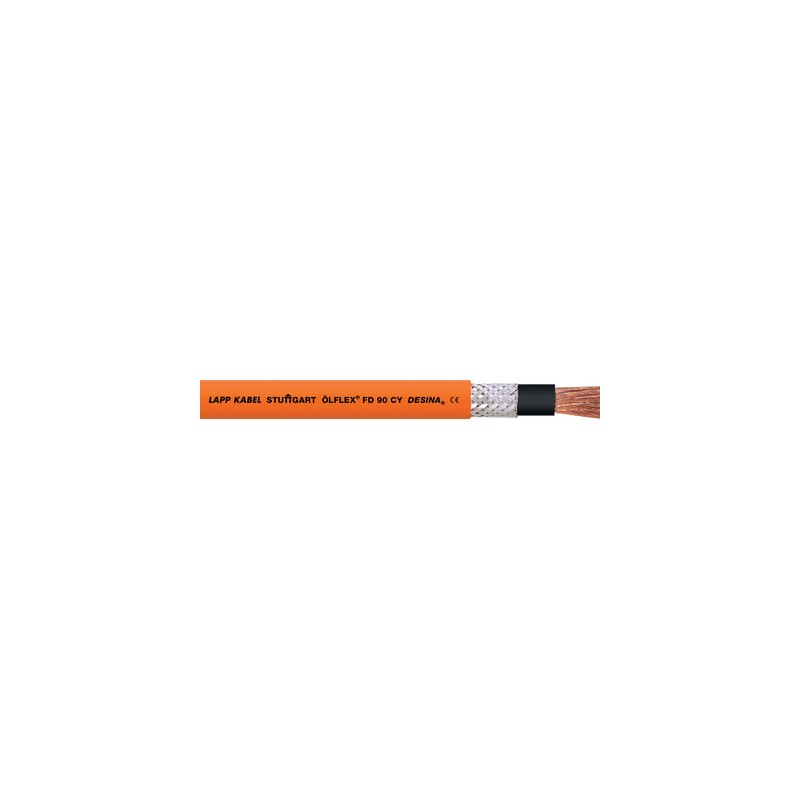

0026667 ÖLFLEX FD 90 CY 1X150 LAPP Altamente flexível , cabo monopolar blindado com isolamento em PVC e reve..

Vantagens

• Certificação Multi-padrão reduz variedades de peças e reduz custos
• Inúmeras possibilidades de aplicação
• Também adequado para instalação fixa , onde o espaço é limitado
• Blindagem de cobre para satisfazer as exigências de EMC e proteger contra
  campos de interferência eletromagnética
• Certificado nos USA e Canadá para fabricantes de máquinas, equipamentos e aparelhos destinados à exportação

Âmbitos de aplicação

• Em sistemas de esteiras porta-cabos ou partes móveis de máquinas.
• Para a fiação interna de componentes elétricos e eletrônicos em painéis de controle
• Projetado especialmente para os circuitos de alimentação dos servomotores operados por conversor de frequência
• Este cabo pode substituir os cabos para motor blindado multipolares, onde os requisitos de espaço ou raios de curvatura mínimos causam problemas
• Sistemas de teste na indústria automóvel, veículos e sistemas de células de combustível estacionários

Características do produto

• Retardante de chama de acordo com IEC 60332-1-2 & CSA FT1
• Alta resistência ao óleo
• Superfície com baixa aderência
• Conformidade EMC

Referências às normas / Aprovações

• Baseado na VDE 0250 / 0285
• UL-AWM Style 10107, cRU AWM II A/B FT1 ≥150 mm²
• CSA AWM IA/B IIA/B FT 1 ≤ 120 mm²
• UL File No. E63634
• Para uso em esteiras porta cabos: Por favor cumprir com a orientação de montagem no Apênce T3

Projeto do produto

• Cordões de fios extrafinos de cobre nu (Classe 6)
• Revestimento não tecido
• Isolação do condutor: PVC
• Trança de cobre estanhado
• Cobertura em PVC, laranja (sim. RAL 2003)

Classificação ETIM 5

• ETIM 5.0 Class-ID: EC000057
• Descrição de classe ETIM 5.0: Cabo de alimentação de baixa tensão

Classificação ETIM 6

• ID da classe ETIM 6.0: EC000057
• Descrição da classe ETIM 6.0: Cabo de alimentação de baixa tensão

Cód. ident. cond.:

• preto, outras cores a pedido

Projeto do condutor

• Fio extrafinos de acordo com VDE 0295, classe 6 / EMC 60228 Cl. 6

Raio de flexão mínimo

• Com flexão: a partir de 7,5 x diâmetro externo
• Instalação fixa: 3 x diâmetro externo

Tensão nominal

• IEC: U₀/U 600/1000 V
• UL & CSA: 600 V

Tensão de ensaio

• 4000 V

Faixa de temperatura

• Móvel: -5°C a +70°C (UL: +90°C)
• Instalação fixa: -40°C a +70 °C (UL: +90°C)

Ciclos de flexão & parâmetros de utilização

• Ver tabela de seleção A2-1 no anexo de nosso catálogo online
