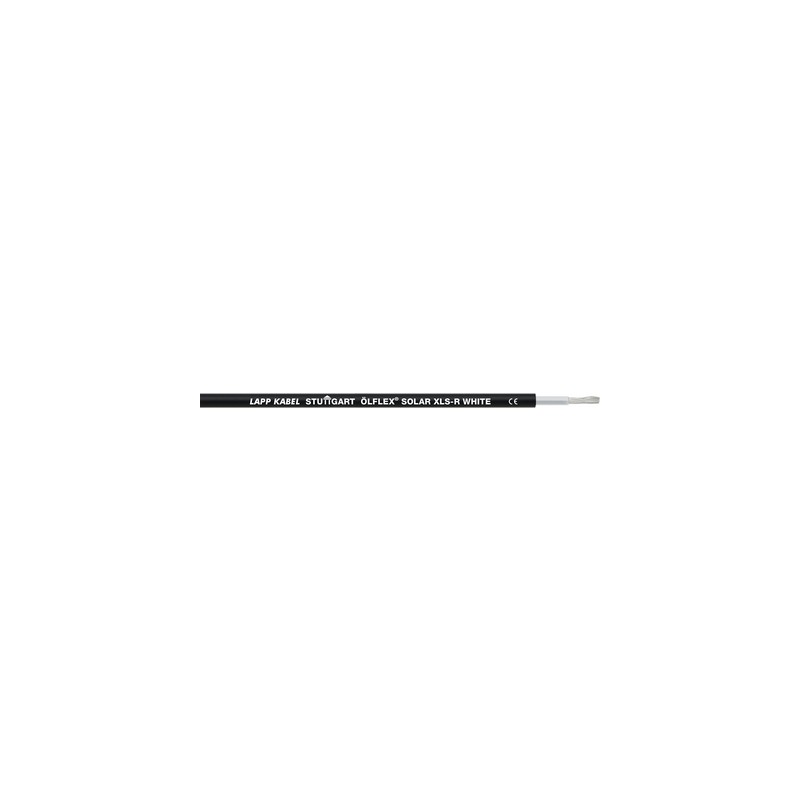

0023391 ÖLFLEX SOLAR XLS-R 1X4 WH/BK-RD LAPP Cabos solares reticulados por feixe de elétrons com diâmetros e..

Vantagens

• Os diâmetros externos reduzidos permitem uma maior economia de espaço e peso durante a instalação
• Robusto contra impactos mecânicos
• Redução da propagação da chama e da formação de gases de combustão tóxicos em caso de incêndio
• A tira colorida extrudada serve como proteção contra inversão de polaridade durante a instalação.
• Controle exato das quantidades durante a instalação graças à marcação métrica no revestimento do cabo

Âmbitos de aplicação

• Para o cabeamento entre os módulos solares e como um cabo de extensão entre as cadeias do módulo ou inversor DC/AC
• Sistemas PV flexíveis ou integrados em edifícios
• Não é adequado para enterroamentodireto , instalação de acordo com a IEC 60364-5-52 , respectivamente HD 60364-5-52

Características do produto

• Resistente a radiação UV/intempéries de acordo com HD 605/A1
• Resistente ao ozônio de acordo com EN 50396
• Livre de halogênio e retardante de chama
• Boa resistência a fendas e abrasão
• XLS-R = Ligação em X standard - reduzida
  Qualidade comprovada do reticulado por feixe de elétrons

Projeto do produto

• Condutor de fios finos de cobre estanhado
• Isolação do condutor feito em copolímero reticulado por feixe de elétrons
• Cor do condutor: branco
• Revestimento externo feito de copolímero reticulado por feixe de elétrons
• Cor do revestimento externo: preto, respectivamente, preto com listra vermelha ou azul

Classificação ETIM 5

• ETIM 5.0 Class-ID: EC001578
• Descrição de classe ETIM 5.0: Cabo flexível

Projeto do condutor

• Fio fino de acordo com VDE 0295,
  classe 5/EMC 60228 cl.5

Raio de flexão mínimo

• Instalação fixa: 4 x diâmetro externo

Tensão nominal

• AC U₀/U : 600/1000 V
  DC U₀/U : 900/1500 V
  Tensão de funcionamento máxima admissível:
  DC 1,8 kV (Condutor-condutor, sistema não aterrado)

Tensão de ensaio

• AC 6500 V

Faixa de temperatura

• Instalação fixa: -40°C até +100°C temperatura máx. do condutor
