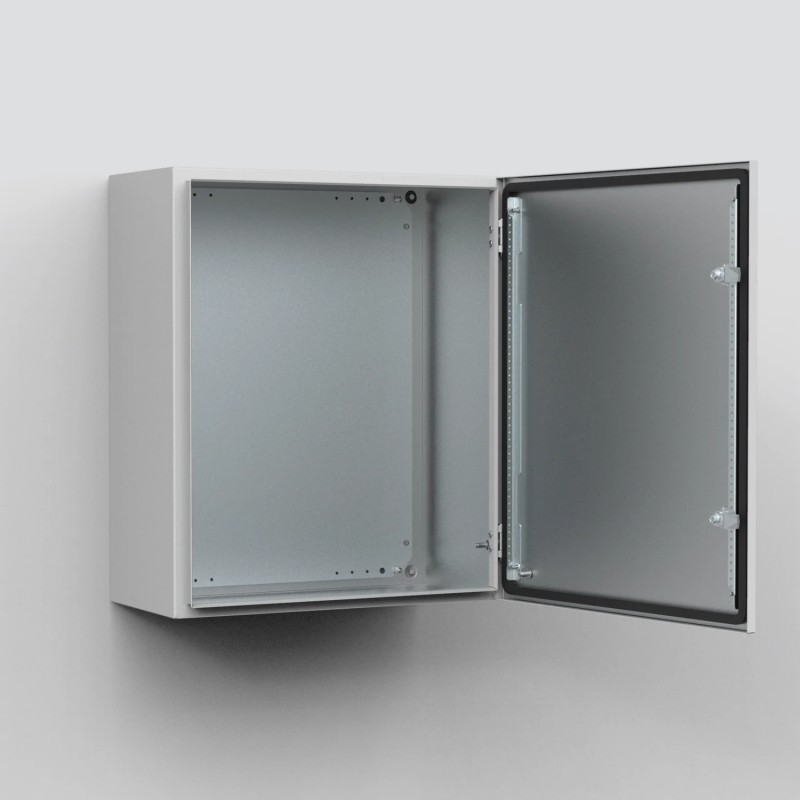

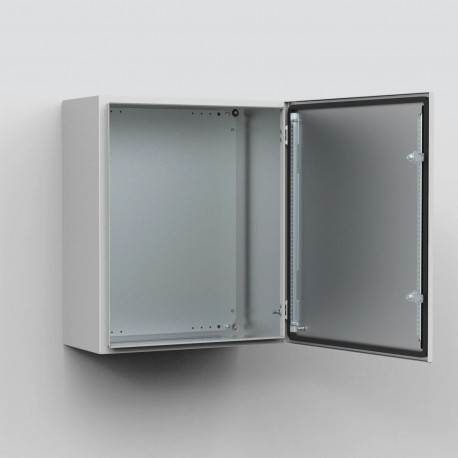

MASE1008030R5 nVent HOFFMAN Wall montado EMC, 1000x800x300, gabinete compacto, 1-porta, com a MP, aço carbono, IP66

Material:

Corpo: Aço galvanizado 1.2 mm / MASE0606021R5 1.5 mm e acima. Portas: chapa de zinco 1.2 mm / MASE0606021R5 1.5 mm e MASE1006030R5 2 mm e acima. Placa de montagem: aço galvanizado 2 mm.

Estrutura:

Corpo dobrado e soldado electricamente. Quatro furos com 8,5 mm de Ø para fixação mural, em depressões de 2 mm (20,4 mm Ø) para permitir a circulação de ar entre a parede e a traseira do armário.

Porta:

Montada na superfície com abertura a 130°. As dobradiças interiores desmontáveis podem ser montadas de forma a permitir a abertura à esquerda ou à direita. A partir do modelo MAS0505015R5 e superiores, são fornecidos dois perfis de montagem desmontáveis na porta. A estanquecidade é assegurada por meio de uma junta de poliuretano EMC.

Fechadura:

Fechadura personalizada com duplo orifício no suporte da fechadura para abertura fácil da porta. Canhão DIN de 3 mm e 90º de angulo de movimento de abertura. Os armários com altura de 1000 mm ou superiores têm uma fechadura de varão com três pontos de fixação.

Platinas montagem:

A platina de montagem está marcada verticalmente em intervalos de 10 mm para facilitar o posicionamento horizontal do equipamento. Na parte superior e inferior existem furos para facilitar a fixação de cabos. Rebites soldados M8 fixados à parte traseira do armário. Todos os lados dos armários a partir de 800 mm ou mais altura, estão reforçados com arestas dobradas. Pode-se ajustar a profundidade da placa de montagem utilizando o acessório AMG.

Tampa para saída de cabos:

Sem tampas de saída para cabos para garantir a máxima protecção EMC.

Terras:

A(s) porta(s) encontram-se ligadas à terra por meio de um terminal M8.

Acabamento:

Pintura electrostática a pó em RAL 7035 com acabamento texturado, apenas na parte exterior.

Protecção:

Corresponde a IP 54 TYPE 12 IK 10.

Fornecimento:

Armário de chapa zincada com porta(s), pintadas apenas no extrior. Dois perfís de montagem para porta MASE0504015R5 e superiores. Porta com junta de poliuterano EMI. Acessórios para ligação à terra.

Feature:

Galvanised steel single door wall mounted enclosure, designed to EMC requirements.

Advantage:

Electric conductivity between the enclosure's body and door is guaranteed, which ensures a good Faraday effect is created.

Benefit:

Component and equipment failure, and unnecessary downtime is avoided as the components are protected from electromagnetic interferences as well as from water and dust entering the enclosure.

Comment:

Only EMC rated accessories or peripherals that affect the enclosure's external walls should be used, using other accessories or peripherals will downgrade the enclosure's EMC performance.
