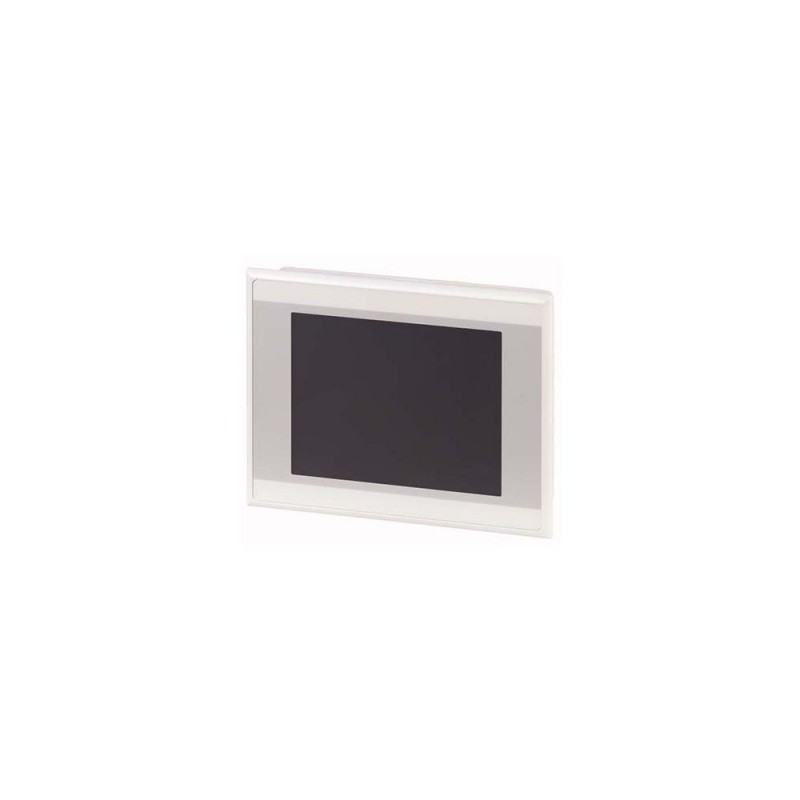

XV-102-E6-57TVRC-10 153525 EATON ELECTRIC I/O Logic

XV-102-E6-57TVRC-10

153525

EATON-MOELLER

I/O Logic

Terminal de toque 5.7 "TFT resistiva cor Ethernet RS485 CAN

Painel tátil, 24 V DC, 5.7z, TFTcolor, ethernet, RS485, CAN, SWDT, PLC

Mais detalhes


Controladores industriais (PLC) > Painel gráfico

Terminais de Toque IHM

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $1,594.68
Preço unitário: $1,594.68

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

PRODUTOS VISUALIZADOS


Mais informação

▲


Painel de toque, 24 V DC, 5.7 z, TFTcolor, ethernet, RS485, can, SWDT, PLC
Interface de usuário, XV-102, gama de Produtos: XV100 5.7", Subintervalo: SmartWire-DT touch com controlador integrado (IHM PLC), Função: SmartWire-DT coordenador Descrição: XV100 touch com PLC função para liberar as placas de montagem, Coordenador da SmartWire-DT-sistema de comunicação, que têm em Comum o modelo de série: Ethernet interface, dispositivo USB, Host USB, Slot para cartão SD, UL508, cUL aprovações, Exibição do Tipo: ecrã a Cores, TFT, Toque-a tecnologia: Resistiva-Toque, Número de cores: 64 k Cores, Resolução: VGA, 640 x 480 pixels, formato Vertical: sim, Ecrã na diagonal: 5.7 Polegadas, Isolando o gabinete e placa frontal, sistema Operativo: Windows CE 5.0 (licença incl.), PLC-licença: PLC licença, inclusive, certificados de Licença para bordo interfaces: Não é necessário, construído em interfaces: 1 x Ethernet 10/100 Mbps, 1 x RS485, 1 x USB host 2.0, 1 x dispositivo USB, 1 x CANopen®/easyNet, 1 x SmartWire-DT, Dianteiro tipo: Padrão de frente com o padrão de membrana (totalmente fechado), a Utilização de: montagem embutida, Fendas: para o cartão SD: 1, cartão de Memória de automação: Opcionalmente com cartão SD -> artigo não. 139807, Conectável, placas de comunicação (opcional): não, sensor de Toque: Vidro com a película, a dissipação de Calor: de 9,5 W, Conexão para SmartWire-DT: sim, Grau de proteção (IEC/EN 60529, EN50178, VBG 4): IP65 (no frontal), IP20 (na parte traseira)

Programa de entrega

A gama de produtos
XV100 5.7"
A gama de produtos
XV-102
Subintervalo
SmartWire-DT touch com controlador integrado (IHM PLC)
Função
SmartWire-DT coordenador
Descrição
XV100 touch com PLC função para liberar as placas de montagem
Descrição
Coordenador do SmartWire-DT-sistema de comunicação
Características comuns do modelo de série
Interface Ethernet
Dispositivo USB
USB Host
Slot para cartão SD
UL508, cUL aprovações
Apresentar - Tipo De
Exibição de cores, TFT
Toque-tecnologia
Resistiva-Toque
Número de cores
64 k Cores
Resolução
VGA
640 x 480 Pixel
Formato vertical
sim
Diagonal de ecrã
5.7 Polegadas
Modelo
Isolando o gabinete e a placa da frente
Sistema operacional
Windows CE 5.0 (licença incl.)
PLC-carta de condução
PLC licença inclusiva
Certificados de licença para o bordo de interfaces
Não é necessário
construído-em interfaces
1 x Ethernet 10/100 Mbps
1 x RS485
1 x USB host 2.0
1 x dispositivo USB
1 x CANopen®/easyNet
1 x SmartWire-DT
Frente, tipo
Padrão de frente com o padrão de membrana (totalmente fechado)
Utilização
Montagem embutida
Slots
para cartão SD: 1
Cartão de memória de automação
Opcionalmente com cartão SD -> artigo não. 139807
Pluggable placas de comunicação (opcional)
nenhum
Sensor de toque
O vidro com película
Dissipação de calor
9.5 W
Conexão para SmartWire-DT
sim

Dados técnicos

Exibir
Apresentar - Tipo De
Exibição de cores, TFT
Diagonal de ecrã
5.7 Polegadas
Resolução
VGA
640 x 480 Pixel
Área visível da tela
115 x 86 mm
Número de cores
64 k Cores
Taxa de contraste (Normalmente)
Normalmente 300:1
Brilho
Normalmente 250 cd/mDois
Volta-iluminação
LED
dimmable via software
Vida de serviço de iluminação
Normalmente 40000 h
Toque Resistive de proteção de tela
Sensor de toque (de vidro com papel de alumínio)
Operação
Tecnologia
Resistiva-Toque
4 fio
Sensor de toque
O vidro com película
Sistema
Processador
CPU RISC de 32 Bits, 400 MHz
Memória interna
DRAM (sistema operacional, programas e dados de memória): 64 MByte
NAND Flash (pode ser usado para o backup de dados): aprox. 128 MByte disponível
NVRAM (dados retidos): aprox. 32 Kilobytes disponível
Memória externa
Slot para Cartão de Memória: SDA Especificação 1.00
De refrigeração
Sem ventoinhas do CPU e do sistema de refrigeração, natural de convecção-base de arrefecimento passivo
Back-up de relógio em tempo realBateria (vida útil)
não substituível, CR2032 soldada no
Back-up de relógio em tempo realCópia de segurança (tempo zero de tensão)
Normalmente 10 anos
Engenharia
Software de visualização
GALILEU
EPAM
XSOFT-CODESYS-2
XSOFT-CODESYS-3
PLC-Programação de software
XSOFT-CODESYS-2
XSOFT-CODESYS-3
De destino e de web de visualização
Sim
PLC-carta de condução
PLC licença inclusiva
Sistema operacional
Windows CE 5.0 (licença incl.)
Interfaces de comunicação
construído-em interfaces
1 x Ethernet 10/100 Mbps
1 x RS485
1 x USB host 2.0
1 x dispositivo USB
1 x CANopen®/easyNet
1 x SmartWire-DT
USB Host
USB 2.0 (1.5 - 12 Mbit/s), não isolada galvanicamente
Dispositivo USB
USB 2.0, não é isolada galvanicamente
RS-232
nenhum
RS-485
Sim
PODE
Sim
Profibus
nenhum
Slots
para cartão SD: 1
SmartWire-DT mestre
Sim
Ethernet
100Base-TX/10Base-T
easyNet
Sim
MPI
nenhum
Fonte de alimentação
Tensão Nominal
24 V DC fonte de alimentação SELV (safety extra low voltage)
tensão admissível
Eficaz: 19.2-30.0 V DC (tensão nominal em operação -20%/+25%)
Absoluta com ondulação: 18,0-31,2 V DC
Alimentado por bateria: 18,0-31,2 V DC (tensão nominal em operação -25%/+30%)
35 V DC para uma duração de < 100 ms
Quedas de tensão
≤ 10 ms a partir de tensão (24 V DC)
5 ms de subtensão (19.2 V DC) ms
O consumo de energia [Pmax.]
10 W
Nota sobre o consumo de energia
Dispositivo básico
USB Escravo de Anfitrião USB: 2.5
Total geral: 9.5
Dissipação de calor
9.5 W
Nota na dissipação de calor
Dissipação de calor com o consumo de energia de 24 V
7 W para o dispositivo básico + 2,5 W para o módulo USB
Siemens MPI, (opcional)
sim
Tipo de fusível
Sim (fusível não acessível)
Potencial de isolamento
sem potencial de isolamento
Geral
Material da carcaça
De plástico, cinza
Frente, tipo
Padrão de frente com o padrão de membrana (totalmente fechado)
Dimensões (W x H x D)
170 x 130 x 39 mm
flush montado
Folga: W x H x D ≥ 30 mm (1.18")
Inclinação na vertical: ±45° (no caso de convecção natural)
Peso
0,6 kg
Grau de proteção (IEC/EN 60529, EN50178, VBG 4)
IP65 (no frontal), IP20 (na parte traseira)
AprovaçõesAprovações
cUL (UL508)
EAC
AprovaçõesProtecção contra explosão, de acordo com ATEX 94/9/CE)
II 3D Ex II T70°C IP5x: Zona 22, Categoria 3D
Aprovaçõesclassificação de remessa
DNV GL
Aprovações
0000SPC-637
Aplicadas as normas e directivasEMC
(em relação ao CE)
EN 61000-6-2
EN 61000-6-4
EN 61131-2
Aplicadas as normas e directivasProteção contra explosão (relevantes para a CE)
EN 60079-0
EN 61241-1
PT 13463_x
Aplicadas as normas e directivasPadrões de produto
EN 50178
EN 61131-2
Aplicadas as normas e directivasSegurança
EN 60950
UL 60950
Mecânica, resistência ao choque
de acordo com a norma IEC 60068-2-27 g
Vibração
de acordo com a norma IEC/EN 60068-2-6
RoHS
conformidade com
Condições ambientais
Climáticas, condições ambientaisPressão de ar (operação)
795 - 1080 hPa
TemperaturaArmazenamento / Transporte [ϑ]
-20 - 60 °C
TemperaturaTemperatura de funcionamento min.
0 °C
TemperaturaTemperatura de funcionamento max.
+50 °C
Umidade relativaUmidade relativa
10 - 95%, sem condensação
Tensão de alimentação UAux
Tensão operacional nominal [UAux]
24 V DC (-20/+25%) V
Ondulação Residual na tensão de entrada
Superior a 5 %
Protecção contra inversão de polaridade
Sim
Max. atual [Imax.]
3
Nota
Se contatores com um total de consumo de energia > 3 Um está ligado, uma potência módulo de alimentação de EU5C-SWD-PF1/2 tem de ser usado.
Curto-circuito
não, fusível externo FAZ Z3
Potencial de isolamento
Nenhum
Tensão de 24 V DC escravos
typ. UAux- 0,2 V
Tensão de alimentação UPow
Tensão de alimentação [UPow]
24 DC -20 % + 25 % V
Tensão de entrada tensão de ondulação
Superior a 5 %
Siemens MPI, (opcional)
sim
Corrente nominal [I]
0.7 Um
A sobrecarga de prova
sim
Corrente de entrada e duração
12.5 A/6 ms Um
Dissipação de calor em 24 V DC
1,0 W
Potencial de isolamento entre UPowe 15 V SmartWire-DT tensão de alimentação
Nenhum
Ponte quedas de tensão.
10 ms
Taxa da repetição
1 s
Indicação de Status
sim LED
SmartWire-DT tensão de alimentação
Nominal tensão de operação [Ue]
14,5 ± 3 % V
max. atual [Imax.]
0.7 Um
Nota
Se SmartWire-DT módulos, com um total de consumo de energia > 0.7 Um está ligado, uma potência módulo de alimentação de EU5C-SWD-PF2 tem de ser usado.
Curto-circuito
Sim
Conexão da tensão de alimentação
Tipo de ligação
Empurre terminais
Sólidos
0.2 - 1.5 mmDois
Flexível com virola
De 0,25 - 1,5 mmDois
UL/CSA sólido ou trançado
24 - 16 AWG
SmartWire-DT rede
Tipo de estação
SmartWire-DT mestre
Número de SmartWire-DT escravos
Noventa e nove
Taxas De Transmissão
Cento e vinte e cinco
250 kBd
A alocação de endereços
automática
Indicação de Status
SmartWire-DT mestre: LED vermelho/verde
Configurações do DIODO emissor de luz: LED vermelho/verde
Ligações
Plug, de 8 pólos
Plug conector
Lâmina terminal SWD4-8MF2

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
9.5 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
0 °C
Temperatura de funcionamento max.
+50 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Por favor informe-se
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Atende a norma de produto requisitos.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

PLC (EG000024) / painel Gráfico (EC001412)
De engenharia elétrica, automação, controle de processo / engenharia de Exibição componente de controle e / Painel (IHM) / Gráfico do painel (IHM) ([email protected] [AFX016003])
Tensão de alimentação AC 50 Hz
0 - 0 V
Tensão de alimentação CA 60 Hz
0 - 0 V
Tensão de alimentação DC
20.4 - a 28,8 V
Tipo de tensão de tensão de alimentação
DC
Número de HW-interfaces Ethernet industrial
Um
Número de interfaces PROFINET
Zero
Número de HW-interfaces RS-232
Zero
Número de HW-interfaces RS-422
Zero
Número de HW-interfaces RS-485
Um
Número de HW-interfaces serial TTY
Zero
Número de HW-interfaces USB
Dois
Número de HW-interfaces paralela
Zero
Número de HW-interfaces sem Fio
Zero
Número de HW-outras interfaces
Um
Com interfaces de SW
Sim
Suporte de protocolo para TCP/IP
Sim
Suporte de protocolo para PROFIBUS
Nenhum
Suporte de protocolo para PODE
Sim
Suporte de protocolo para INTERBUS
Nenhum
Suporte de protocolo para a ASI
Nenhum
Suporte de protocolo para KNX
Nenhum
Suporte de protocolo para MODBUS
Sim
Suporte de protocolo de Dados-de-Estrada
Nenhum
Suporte de protocolo para DeviceNet
Nenhum
Suporte de protocolo para SUCONET
Nenhum
Suporte de protocolo de LON
Nenhum
Suporte de protocolo para PROFINET IO
Nenhum
Suporte de protocolo para PROFINET CBA
Nenhum
Suporte de protocolo para SERCOS
Nenhum
Suporte de protocolo Foundation Fieldbus
Nenhum
Suporte de protocolo de rede EtherNet/IP
Sim
Suporte de protocolo de Interface de Segurança no Trabalho
Nenhum
Suporte de protocolo de Segurança do DeviceNet
Nenhum
Suporte de protocolo para INTERBUS-Segurança
Nenhum
Suporte de protocolo para PROFIsafe
Nenhum
Suporte de protocolo para SafetyBUS p
Nenhum
Suporte de protocolo para outros sistemas de bus
Sim
Rádio Bluetooth padrão
Nenhum
Rádio padrão WLAN 802.11
Nenhum
Rádio padrão GPRS
Nenhum
Rádio padrão GSM
Nenhum
Rádio padrão UMTS
Nenhum
IO link master
Nenhum
Tipo de exibição
TFT
Com visor a cores
Sim
Número de cores do ecrã
Sessenta e cinco mil quinhentos trinta e seis
Número de cinza-escalas/azul-escalas de visualização
Zero
Diagonal de ecrã
5.7 polegadas
Número de pixels horizontais
Seiscentos e quarenta
Número de pixels verticais
Quatrocentos e oitenta
Útil do projeto memória/memória de utilizador
64000 kByte
Com o teclado numérico
Sim
Com teclado alfa numérico
Sim
Número de botões de função programáveis
Zero
Número de botões com LED
Zero
Número de botões do sistema
Um
A tecnologia de toque
Toque Resistive
Com indicação de mensagem
Sim
Com o sistema de mensagem (incl. memória intermédia e de confirmação)
Sim
Processo de representação de valor (saída) possível
Sim
Processo padrão (valor de entrada) possível
Sim
Com receitas
Sim
Número de níveis de senha
Duzentos
Com a saída da impressora
Sim
Número de idiomas online
Cem
Componentes de software adicionais, cargas de
Sim
Grau de proteção (IP), airbag lateral
IP65
Grau de proteção (NEMA), airbag lateral
4X
Temperatura de operação
0 - 50 °C
Montagem em trilho possível
Nenhum
Montagem na parede/montagem directa
Nenhum
Adequado para funções de segurança
Nenhum
Largura da frente
170 mm
Altura da frente
130 mm
Construído-em profundidade
34 mm

Aprovações

Padrões De Produto
UL508, cULus; IEC/EN 61131-2, CE
UL Arquivo Nº.
E205091
UL Controlo de Categoria Nenhuma.
NRAQ
CSA Arquivo.
UL relatório aplica-se para os e.u.a. e Canadá
CSA Classe Nenhuma.
-
América Do Norte Certificação
Listado UL, certificado pela UL para o uso no Canadá
Limitação De Corrente Do Disjuntor
Nenhum
Grau de Proteção
IEC:IP20, UL/CSA Fita: tipo aberto

Dimensões

2726DIM-22

Avaliações: (0) ▲

Não há comentários do produto ainda.

Adicionar avaliação
Adicionar avaliação
ocultar formulário
Avaliação:
Nome:
Email:
Título:
Opinión:
Você recomendaria esse produto para comprar?
  Captcha
  Adicionar avaliação

Últimas opiniões dos nossos clientes

Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.
