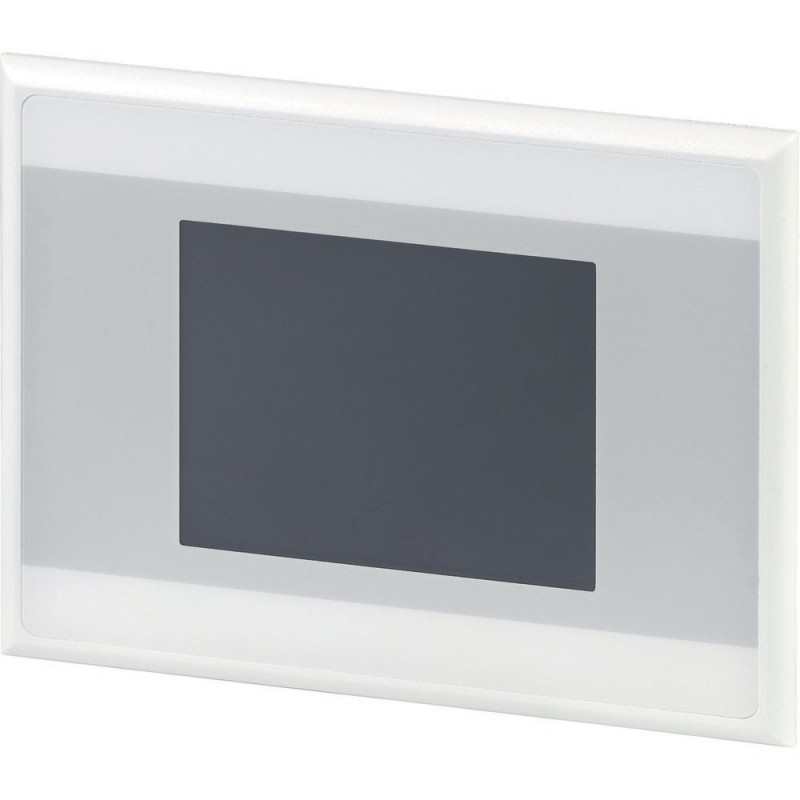

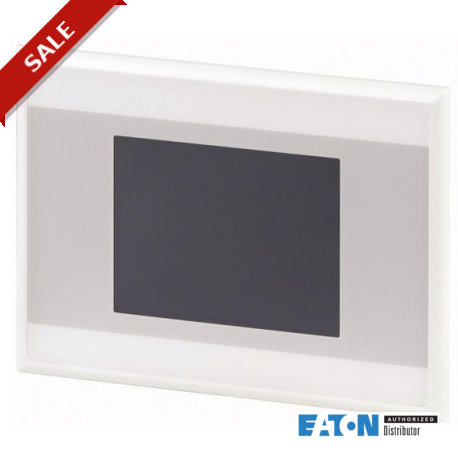

XV-102-B4-35MQR-10-PLC 140014 EATON ELECTRIC 3.5TFT, Mono, QVGA, RES, a ETH, RS485,
XV-102-B4-35MQR-10-PLC
140014
EATON-MOELLER
3.5TFT, Mono, QVGA, RES, a ETH, RS485,
A série XV100 inclui um CLP HMI de alto desempenho com tecnologia de toque resistivo. A série compreende dispositivos em invólucros de plástico robustos com telas de 3,5 a 7 polegadas de largura. Todos os dispositivos também podem ser instalados na borda. Além da interface Ethernet que está sempre disponível, todos os dispositivos estão disponíveis com combinações versáteis de interface (CAN, PROFIBUS-DP, RS232, RS485, SmartWire-DT). Através da interface SmartWire-DT, todos os dispositivos de comutação com capacidade de comunicação podem ser conectados diretamente ao sensor. Isso reduz significativamente o esforço de fiação. Todos os dispositivos têm um servidor web. Uma versão de 5,7 polegadas e uma versão de 7 polegadas foram projetadas para instalação na parte traseira, ou seja, não possuem painel frontal
Controladores industriais (PLC) > Painel gráfico
Home > EATON - MOELLER
Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Best sellers
▲Mais informação
▲Entrega do programa
A gama de produtos | XV100 3.5 | ||
A gama de produtos | XV-102 | ||
Função | HMIC-PLC (CLP integrado) | ||
Características comuns do modelo de série | Interface Ethernet Dispositivo USB Slot para cartão SD UL508, cUL aprovações | ||
Apresentar - Tipo De | B/W display TFT de | ||
Toque-tecnologia | Resistiva-Toque | ||
Número de cores | 32 níveis de cinza | ||
Resolução | Pixel | QVGA 320 x 240 | |
Formato vertical | sim | ||
Diagonal de ecrã | Polegadas | 3.5 | |
Modelo | Isolando o gabinete e a placa da frente | ||
Sistema operacional | Windows CE 5.0 (licença incl.) | ||
PLC-carta de condução | PLC licença inclusiva | ||
Certificados de licença para o bordo de interfaces | Pode ser expandido conforme necessário, consulte Acessórios -> produto de Licença de certificados | ||
construído-em interfaces | 1 x Ethernet 10/100 Mbps 1 x dispositivo USB 1 x RS485 | ||
Frente, tipo | Padrão de frente com o padrão de membrana (totalmente fechado) | ||
Utilização | Montagem embutida | ||
Slots | para cartão SD: 1 | ||
Cartão de memória de automação | Opcionalmente com cartão SD -> artigo não. 139807 | ||
Pluggable placas de comunicação (opcional) | nenhum | ||
Sensor de toque | O vidro com película | ||
Dissipação de calor | W | 5 |
Dados técnicos
| Exibir | |||
Apresentar - Tipo De | B/W display TFT de | ||
Diagonal de ecrã | Polegadas | 3.5 | |
Resolução | Pixel | QVGA 320 x 240 | |
Área visível da tela | mm | 70 x 53 | |
Número de cores | 32 níveis de cinza | ||
Taxa de contraste (Normalmente) | Normalmente 300:1 | ||
Brilho | cd/m2 | Normalmente 250 | |
Volta-iluminação | LED dimmable via software | ||
Vida de serviço de iluminação | h | Normalmente 40000 | |
Toque Resistive de proteção de tela | Sensor de toque (de vidro com papel de alumínio) | ||
| Operação | |||
Tecnologia | Resistiva-Toque 4 fio | ||
Sensor de toque | O vidro com película | ||
| Sistema | |||
Processador | CPU RISC de 32 Bits, 400 MHz | ||
Memória interna | DRAM (sistema operacional, programas e dados de memória): 64 MByte NAND Flash (pode ser usado para o backup de dados): aprox. 128 MByte disponível NVRAM (dados retidos): aprox. 32 Kilobytes disponível | ||
Memória externa | Slot para Cartão de Memória: SDA Especificação 1.00 | ||
De refrigeração | Sem ventoinhas do CPU e do sistema de refrigeração, natural de convecção-base de arrefecimento passivo | ||
Back-up de relógio em tempo real | |||
Bateria (vida útil) | Manutenção Zero | ||
Cópia de segurança (tempo zero de tensão) | Normalmente 10 anos | ||
Sistema operacional | Windows CE 5.0 (licença incl.) | ||
| Engenharia | |||
Software de visualização | GALILEU EPAM XSOFT-CODESYS-2 XSOFT-CODESYS-3 | ||
PLC-Programação de software | XSOFT-CODESYS-2 XSOFT-CODESYS-3 | ||
| Interfaces de comunicação | |||
construído-em interfaces | 1 x Ethernet 10/100 Mbps 1 x dispositivo USB 1 x RS485 | ||
PLC-carta de condução | PLC licença inclusiva | ||
Dispositivo USB | USB 2.0, não é isolada galvanicamente | ||
RS-485 | RS-485, não isolada galvanicamente (SUB-D de plug 9 pólo, UNC) | ||
Slots | para cartão SD: 1 | ||
Ethernet | 100Base-TX/10Base-T | ||
| Fonte de alimentação | |||
Tensão Nominal | 24 V DC fonte de alimentação SELV (safety extra low voltage) | ||
tensão admissível | Eficaz: 19.2-30.0 V DC (tensão nominal em operação -20%/+25%) Absoluta com ondulação: 18,0-31,2 V DC Alimentado por bateria: 18,0-31,2 V DC (tensão nominal em operação -25%/+30%) 35 V DC para uma duração de < 100 ms | ||
Quedas de tensão | ms | na de na 5 ms de subtensão (19.2 V DC) | |
Consumo de potência | Pmax. | W | 5 |
Dissipação de calor | W | 5 | |
Nota na dissipação de calor | Dissipação de calor com o consumo de energia de 24 V, todas as portas e interfaces conectado | ||
Siemens MPI, (opcional) | sim | ||
Tipo de fusível | Sim (fusível não acessível) | ||
Potencial de isolamento | sem potencial de isolamento | ||
| Geral | |||
Material da carcaça | De plástico, cinza | ||
Frente, tipo | Padrão de frente com o padrão de membrana (totalmente fechado) | ||
Dimensões (W x H x D) | mm | 136 x 100 x 30 | |
flush montado | Folga: W x H x D ≥ 30 mm (1.18) Inclinação na vertical: ±45° (no caso de convecção natural) | ||
Peso | kg | 0.3 | |
Grau de proteção (IEC/EN 60529, EN50178, VBG 4) | IP65 (no frontal), IP20 (na parte traseira) | ||
Aprovações | |||
Aprovações | cUL (UL508) | ||
Protecção contra explosão, de acordo com ATEX 94/9/CE) | II 3D Ex II T70°C IP5x: Zona 22, Categoria 3D | ||
Aplicadas as normas e directivas | |||
EMC | (em relação ao CE) EN 61000-6-2 EN 61000-6-4 EN 61131-2 | ||
Padrões de produto | EN 50178 EN 61131-2 | ||
Segurança | EN 60950 UL 60950 | ||
Mecânica, resistência ao choque | g | de acordo com a norma IEC 60068-2-27 | |
Vibração | de acordo com a norma IEC/EN 60068-2-6 | ||
RoHS | conformidade com | ||
| Condições ambientais | |||
Temperatura | |||
Operação | ϑ | °C | 0 - +50 |
Temperatura de funcionamento min. | °C | 0 | |
Temperatura de funcionamento max. | °C | +50 | |
Umidade relativa | |||
Umidade relativa | 10 - 95%, sem condensação | ||
| Tensão de alimentação UAux | |||
Tensão nominal de operação | UAux | V | 24 V DC (-20/+25%) |
Protecção contra inversão de polaridade | Sim | ||
Potencial de isolamento | Nenhum | ||
| Tensão de alimentação UPow | |||
Tensão de alimentação | UPow | V | 24 DC-20 % + 25 % |
Tensão de entrada tensão de ondulação | % | ||
Dados técnicos para verificação de projeto | |||
Corrente operacional nominal especificado para dissipação de calor | Eun | Um | 0 |
Dissipação de calor por pólo, dependente da corrente | Pvid | W | 0 |
Equipamento de dissipação de calor, dependente da corrente | Pvid | W | 0 |
Estática dissipação de calor, não-dependente da corrente | Pvs | W | 5 |
A capacidade de dissipação de calor | Pdiss | W | 0 |
Temperatura de funcionamento min. | °C | 0 | |
Temperatura de funcionamento max. | °C | 50 | |
IEC/EN 61439 de verificação de projeto | |||
10.2 Resistência dos materiais e de peças | |||
10.2.2 resistência à Corrosão | Atende a norma de produto. | ||
10.2.3.1 Verificação da estabilidade térmica dos compartimentos | Atende a norma de produto. | ||
10.2.3.2 Verificação da resistência do material isolante ao calor normal | Atende a norma de produto. | ||
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos | Atende a norma de produto. | ||
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação | Por favor informe-se | ||
10.2.5 de Elevação | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.2.6 impacto Mecânico | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.2.7 Inscrições | Atende a norma de produto. | ||
10.3 Grau de proteção das MONTAGENS | Atende a norma de produto. | ||
10.4 Folgas e distâncias | Atende a norma de produto. | ||
10.5 Proteção contra choque elétrico | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.6 Incorporação de dispositivos de chaveamento e componentes | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.7 Interna de circuitos elétricos e conexões | É o painel construtor de responsabilidade. | ||
10.8 Ligações para condutores externos | É o painel construtor de responsabilidade. | ||
10.9 propriedades de Isolamento | |||
10.9.2 a freqüência elétrica de força | É o painel construtor de responsabilidade. | ||
10.9.3 tensão de resistência a impuso | É o painel construtor de responsabilidade. | ||
10.9.4 Teste de caixas feitas de material isolante | É o painel construtor de responsabilidade. | ||
10.10 aumento de Temperatura | O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos. | ||
10.11 Curto-circuito | É o painel construtor de responsabilidade. | ||
10.12 compatibilidade Eletromagnética | É o painel construtor de responsabilidade. | ||
10.13 funcionamento Mecânico | O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado. | ||
Dados técnicos ETIM 6.0(Mostra)(Ocultar recursos)
| PLC (EG000024) / painel Gráfico (EC001412) | |||
| De engenharia elétrica, automação, controle de processo de engenharia / Controle / Operar e Observar (HMI) / Gráfico do painel (IHM) ([email protected] [BAA722010]) | |||
Tensão de alimentação AC 50 Hz | V | 0 - 0 | |
Tensão de alimentação CA 60 Hz | V | 0 - 0 | |
Tensão de alimentação DC | V | 20.4 - 28.8 | |
Tipo de tensão de tensão de alimentação | DC | ||
Número de HW-interfaces Ethernet industrial | 1 | ||
Número de HW-interfaces PROFINET | 0 | ||
Número de HW-interfaces RS-232 | 0 | ||
Número de HW-interfaces RS-422 | 0 | ||
Número de HW-interfaces RS-485 | 1 | ||
Número de HW-interfaces serial TTY | 0 | ||
Número de HW-interfaces USB | 1 | ||
Número de HW-interfaces paralela | 0 | ||
Número de HW-interfaces sem Fio | 0 | ||
Número de HW-outras interfaces | 0 | ||
Com interfaces de SW | Sim | ||
Suporte de protocolo para TCP/IP | Sim | ||
Suporte de protocolo para PROFIBUS | Nenhum | ||
Suporte de protocolo para PODE | Nenhum | ||
Suporte de protocolo para INTERBUS | Nenhum | ||
Suporte de protocolo para a ASI | Nenhum | ||
Suporte de protocolo para KNX | Nenhum | ||
Suporte de protocolo para MODBUS | Sim | ||
Suporte de protocolo de Dados-de-Estrada | Nenhum | ||
Suporte de protocolo para DeviceNet | Nenhum | ||
Suporte de protocolo para SUCONET | Nenhum | ||
Suporte de protocolo de LON | Nenhum | ||
Suporte de protocolo para PROFINET IO | Nenhum | ||
Suporte de protocolo para PROFINET CBA | Nenhum | ||
Suporte de protocolo para SERCOS | Nenhum | ||
Suporte de protocolo Foundation Fieldbus | Nenhum | ||
Suporte de protocolo de rede EtherNet/IP | Sim | ||
Suporte de protocolo de Interface de Segurança no Trabalho | Nenhum | ||
Suporte de protocolo de Segurança do DeviceNet | Nenhum | ||
Suporte de protocolo para INTERBUS-Segurança | Nenhum | ||
Suporte de protocolo para PROFIsafe | Nenhum | ||
Suporte de protocolo para SafetyBUS p | Nenhum | ||
Suporte de protocolo para outros sistemas de bus | Sim | ||
Rádio Bluetooth padrão | Nenhum | ||
Rádio padrão WLAN 802.11 | Nenhum | ||
Rádio padrão GPRS | Nenhum | ||
Rádio padrão GSM | Nenhum | ||
Rádio padrão UMTS | Nenhum | ||
IO link master | Nenhum | ||
Tipo de exibição | TFT | ||
Com visor a cores | Nenhum | ||
Número de cores do ecrã | 32 | ||
Número de cinza-escalas/azul-escalas de visualização | 32 | ||
Diagonal de ecrã | polegadas | 3.5 | |
Número de pixels horizontais | 320 | ||
Número de pixels verticais | 240 | ||
Útil do projeto memória/memória de utilizador | kByte | 64000 | |
Com o teclado numérico | Sim | ||
Com teclado alfa numérico | Sim | ||
Número de botões de função programáveis | 0 | ||
Número de botões com LED | 0 | ||
Número de botões do sistema | 1 | ||
Com tela de toque | Sim | ||
Com indicação de mensagem | Sim | ||
Com o sistema de mensagem (incl. memória intermédia e de confirmação) | Sim | ||
Processo de representação de valor (saída) possível | Sim | ||
Processo padrão (valor de entrada) possível | Sim | ||
Com receitas | Sim | ||
Número de níveis de senha | 200 | ||
Saída de impressora disponível | Sim | ||
Número de idiomas online | 100 | ||
Componentes de software adicionais, cargas de | Sim | ||
Grau de proteção (IP), airbag lateral | IP65 | ||
Temperatura de operação | °C | 0 - 50 | |
Montagem em trilho possível | Nenhum | ||
Montagem na parede/montagem directa | Nenhum | ||
Adequado para funções de segurança | Nenhum | ||
Largura da frente | mm | 136 | |
Altura da frente | mm | 100 | |
Construído-em profundidade | mm | 25 | |
Aprovações
| Padrões De Produto | UL 60950-01; CSA-C22.2 No. 60950-1; IEC/EN 61131-2; marcação CE | ||
| UL Arquivo Nº. | E208621 | ||
| UL Controlo de Categoria Nenhuma. | NWGQ2 | ||
| CSA Arquivo. | UL relatório aplica-se a ambos, EUA e Canadá | ||
| CSA Classe Nenhuma. | NWGQ8 | ||
| América Do Norte Certificação | UL, certificado pela UL para o uso no Canadá | ||
| Condições de Aceitação | O investigado o Grau de Poluição é: 2 O seguinte produto final gabinetes são necessários: Fogo A unidade deve ser fornecido por uma fonte SELV. A Ethernet fornecido Conexão só é permitido para se conectar a inhouse redes. | ||
| Especialmente concebido para a América do Norte | Nenhum | ||
| Limitação De Corrente Do Disjuntor | Nenhum | ||
| Grau de Proteção | IEC: IP65, UL/CSA Tipo: - |
| Característica | Valor |
|---|---|
| Tensão de alimentação AC 50 Hz (EF007532) | 0 V |
| Tensão de alimentação AC 60 Hz (EF007533) | 0 V |
| Tensão de alimentação DC (intervalo) (EF007534) | 20.4 V |
| Tipo de tensão de alimentação (EF002991) | DC |
| Número de interfaces industriais HW Ethernet industrial (EF003020) | 1 |
| Número de interfaces PROFINET (EF006932) | 0 |
| Número de interfaces HW RS-232 (EF003021) | 0 |
| Número de interfaces HW RS-422 (EF003022) | 0 |
| Número de interfaces HW RS-485 (EF003023) | 1 |
| Número de interfaces HW de série TTY (EF003024) | 0 |
| Número de interfaces HW USB (EF003025) | 1 |
| Número de interfaces HW paralelas (EF003026) | 0 |
| Número de interfaces HW sem fio (EF006933) | 0 |
| Número de interfaces HW outras (EF003027) | 0 |
| Com interfaces software (EF003121) | Sim |
| Suporta protocolo EtherCAT (EF017564) | Não |
| Suporta o protocolo TCP/IP (EF003050) | Sim |
| Suporta o protocolo PROFIBUS (EF003052) | Não |
| Suporta o protocolo CAN (EF003053) | Não |
| Suporta o protocolo INTERBUS (EF003054) | Não |
| Suporta o protocolo ASI (EF003051) | Não |
| Suporta o protocolo KNX (EF003055) | Não |
| Suporta o protocolo MODBUS (EF003057) | Sim |
| Suporta o protocolo Data-Highway (EF003058) | Não |
| Suporta o protocolo DeviceNet (EF003059) | Não |
| Suporta o protocolo SUCONET (EF003060) | Não |
| Suporta protocolo LON (EF003017) | Não |
| Suporta o protocolo PROFINET IO (EF007525) | Não |
| Suporta o protocolo PROFINET CBA (EF007524) | Não |
| Suporta o protocolo SERCOS (EF006657) | Não |
| Suporta o protocolo o Foundation Fieldbus (EF007522) | Não |
| Suporta o protocolo Ethernet/IP (EF007521) | Sim |
| Protocolo de suporte à segurança da interface AS no trabalho (EF007519) | Não |
| Suporta o protocolo DeviceNet Safety (EF007520) | Não |
| Suporta o protocolo INTERBUS-Safety (EF006662) | Não |
| Suporta o protocolo PROFIsafe (EF007526) | Não |
| Suporta o protocolo SafetyBUS p (EF007527) | Não |
| Suporta o protocolo outros sistemas de barramento (EF003062) | Sim |
| Rádio padrão Bluetooth (EF007178) | Não |
| Rádio padrão WLAN 802.11 (EF007179) | Não |
| Rádio padrão GPRS (EF008523) | Não |
| Rádio padrão GSM (EF008524) | Não |
| UMTS padrão de rádio (EF008525) | Não |
| Mestre de Link IO (EF007298) | Não |
| Tipo de consola (EF008244) | TFT |
| Com visor a cores (EF003097) | Não |
| Número de cores do ecrã (EF003098) | 32 |
| Número de escalas de cinza/azuis da consola (EF008515) | 32 |
| Diagonal do ecrã (EF002032) | 3.5 inch |
| Número de pixels, horizontal (EF003099) | 320 |
| Número de pixels, vertical (EF003100) | 240 |
| Memória útil do projeto/memória do utilizador (EF003108) | 64000 kByte |
| Com teclado numérico (EF003105) | Sim |
| Com teclado alfanumérico (EF003106) | Sim |
| Número de botões de função programáveis (EF003103) | 0 |
| Com indicação de mensagem (EF003109) | Sim |
| Com sistema de mensagens (incluindo buffer e confirmação) (EF003110) | Sim |
| Possível representação do valor do processo (saída) possível (EF003111) | Sim |
| Possível valor padrão de entrada (entrada) possível (EF003112) | Sim |
| Com receitas (EF003113) | Sim |
| Número de níveis de senha (EF003114) | 200 |
| Com saída da impressora (EF003115) | Sim |
| Número de idiomas online (EF003116) | 100 |
| Componentes de software adicionais, carregáveis (EF003117) | Sim |
| Grau de proteção (IP), frente (EF003118) | IP65 |
| Certificado UL classe I para locais perigosos (EF017622) | Não |
| Certificado UL classe II para locais perigosos (EF017625) | Não |
| Certificado UL classe III para locais perigosos (EF017627) | Não |
| Certificado UL divisão I para locais perigosos (EF017628) | Não |
| Certificado UL divisão II para locais perigosos (EF017629) | Não |
| Certificado UL grupo A para locais perigosos (acetileno) (EF017632) | Não |
| Certificado UL grupo B para locais perigosos (hidrogénio) (EF017633) | Não |
| Certificado UL grupo C para locais perigosos (etileno) (EF017635) | Não |
| Certificado UL grupo D para locais perigosos (propano) (EF017636) | Não |
| Certificado UL grupo E para locais perigosos (poeiras metálicas) (EF017637) | Não |
| Certificado UL grupo F para locais perigosos (poeiras carbonáceas) (EF017638) | Não |
| Certificado UL grupo G para locais perigosos (poeiras não condutoras) (EF017639) | Não |
| Temperatura de operação (EF002393) | 50 °C |
| Possível montagem em calha (EF003972) | Não |
| Montagem na parede/montagem direta (EF007020) | Não |
| Adequado para funções de segurança (EF001597) | Não |
| Largura da parte frontal (EF003651) | 136 mm |
| Altura da frente (EF003652) | 100 mm |
| Profundidade incorporada (EF000218) | 25 mm |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
Avaliações: (0) ▲
Não há comentários do produto ainda.
Adicionar avaliação
ocultar formulário
| Avaliação: |
|
| Nome: | |
| Email: | |
| Título: | |
| Opinión: | |
| Você recomendaria esse produto para comprar? | |
|
|
|
| Adicionar avaliação | |
Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.
