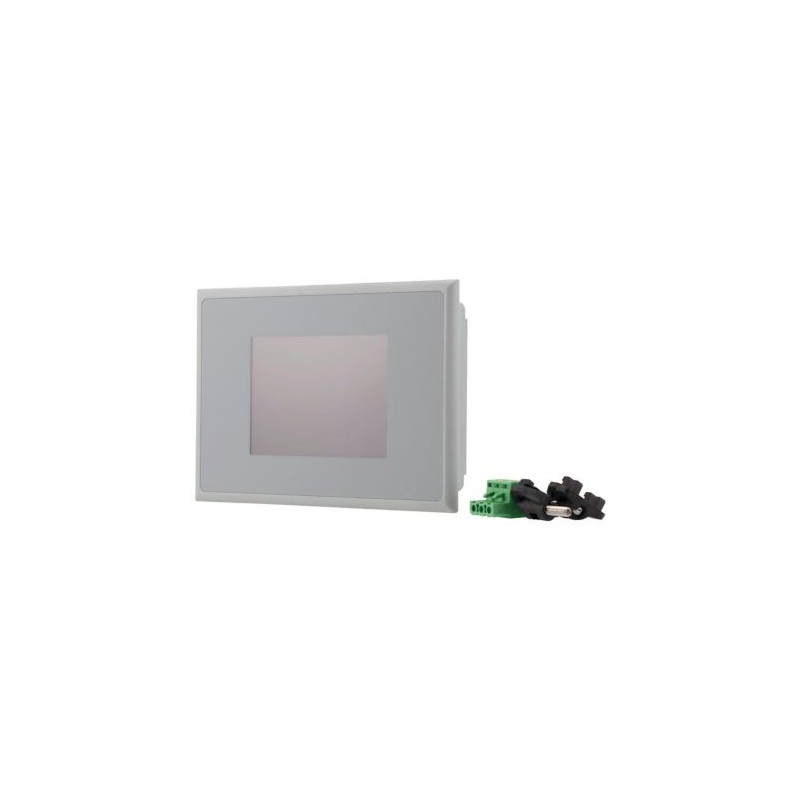

XV-102-B3-35MQR-10-PLC 140013 Y7-140013 EATON ELECTRIC 3.5TFT, Mono, QVGA, RES, a ETH, RS232,
XV-102-B3-35MQR-10-PLC
140013
Y7-140013
EATON-MOELLER
3.5TFT, Mono, QVGA, RES, a ETH, RS232,
3.5 "TFT monocromático Ethernet RS232 resistivo terminal de toque resistivo
Eaton XV-102 Touch panel, 24 V DC, 3.5z, TFTmono, ethernet, RS232, PLC
Interface do usuário, XV-102, Gama de produtos: XV100 3.5z, Função: HMIC-PLC (PLC INTEGRADO), Características comuns da série de modelos: Interface Ethernet, Dispositivo USB, Slot para cartão SD, UL508, Aprovações cUL, Tipo de exibição: Tela P/B, TFT, Tecnologia de toque: Toque resistivo, Número de cores: 32 níveis de cinza, Resolução: QVGA, 320 x 240 pixels, Formato vertical: sim, Diagonal da tela: 3,5 polegadas, Caixa isolada e placa frontal, Sistema operacional: Windows CE 5.0 (licença incluída), Licença PLC: Licença PLC incluída, Certificados de licença para interfaces incorporadas: Pode ser expandido conforme necessário, consulte Acessórios -> Certificados de produto de licença, interfaces incorporadas: 1 x Ethernet 10/100 Mbps, 1 x dispositivo USB, 1 x RS232, Tipo frontal: Frente padrão com membrana padrão (totalmente fechada), Uso: Montagem embutida, Slots: para cartão SD: 1, Automação de cartão de memória: Opcionalmente com cartão SD -> item nº 139807, Cartões de comunicação plug-in (opcional): não, Sensor de toque: Vidro com filme, Dissipação de calor: 5 W, Grau de proteção (IEC/EN 60529, EN50178, VBG 4): IP65 (na frente), IP20 (na parte traseira)
Controladores industriais (PLC) > Painel gráfico
Terminais de Toque IHM
Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Related products
▲Best sellers
▲Mais informação
▲General specifications
Product Name
Eaton XV-102 Touch panel
Catalog Number
140013
EAN
7640130095618
Product Length/Depth
136 mm
Product Height
30 mm
Product Width
100 mm
Product Weight
0.265 kg
Certifications
UL Recognized
UL Category Control No.: NWGQ2
CUL508
IEC/EN 61000-6-2
IEC/EN 61131-2
Certified by UL for use in Canada
CSA Class No.: NWGQ8
UL File No.: E208621
CSA-C22.2 No. 60950-1
EN 50178
UL 60950-01
DNV GL
UL 60950
CE
EN 60950
IEC/EN 61000-6-4
UL report applies to both US and Canada
EAC
UL Category Control No.: NWGQ2
CUL508
IEC/EN 61000-6-2
IEC/EN 61131-2
Certified by UL for use in Canada
CSA Class No.: NWGQ8
UL File No.: E208621
CSA-C22.2 No. 60950-1
EN 50178
UL 60950-01
DNV GL
UL 60950
CE
EN 60950
IEC/EN 61000-6-4
UL report applies to both US and Canada
EAC
Model Code
XV-102-B3-35MQR-10-PLC
Especificações do produto
Features
USB device
Slot for SD card
Ethernet interface
Fanless CPU and system cooling, natural convection-based passive cooling
Portrait format
UL508, cUL approvals
Slot for SD card
Ethernet interface
Fanless CPU and system cooling, natural convection-based passive cooling
Portrait format
UL508, cUL approvals
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Meets the product standard's requirements.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Fitted with:
Numeric keyboard
Message system (incl. buffer and confirmation)
Alpha numeric keyboard
Printer output
1 x RS232 (built-in interface)
Recipes
1 x USB device (built-in interface)
SW interfaces
1 x Ethernet 10/100 Mbps (built-in interfaces)
Message indication
Message system (incl. buffer and confirmation)
Alpha numeric keyboard
Printer output
1 x RS232 (built-in interface)
Recipes
1 x USB device (built-in interface)
SW interfaces
1 x Ethernet 10/100 Mbps (built-in interfaces)
Message indication
Fuse type
Built-in fuse (not accessible)
Enclosure material
Plastic
Supply voltage at AC, 50 Hz - max
0 VAC
Supply voltage at AC, 50 Hz - min
0 VAC
Supply voltage at AC, 60 Hz - max
0 VAC
Supply voltage at AC, 60 Hz - min
0 VAC
Supply voltage at DC - max
28.8 VDC
Supply voltage at DC - min
20.4 VDC
Width of the front
136 mm
Product category
HMI-PLC (integrated SPS function)
Resolution
Air pressure
795 - 1080 hPa (operation)
Explosion safety category for dust
ATEX dust-ex-protection, in relation to CE
ATEX dust-ex-protection, II 3D Ex II T70°C IP5x: Zone 22, Category 3D
ATEX dust-ex-protection, II 3D Ex II T70°C IP5x: Zone 22, Category 3D
Display size
70 x 53 mm
Backup time
10 years, typ. (time at zero voltage)
Memory capacity
64,000 kByte
Ambient operating temperature - max
50 °C
Ambient operating temperature - min
0 °C
Built-in depth
25 mm
Equipment heat dissipation, current-dependent Pvid
5 W
Front height
100 mm
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Number of buttons (programmable function)
0
Number of buttons with LED
0
Number of grey-scales/blue-scales of display
32
Number of HW-interfaces (industrial ethernet)
1
Number of HW-interfaces (other)
0
Battery runtime
Back-up of real-time clock: CR 2032 (190 mA/h), zero maintenance (soldered)
Voltage type
DC
Conditions of acceptability
The following end-product enclosures are required: Fire
The unit must be supplied via a SELV source.
The provided Ethernet Connection is only allowed to connect to inhouse networks.
UL/CSA
The investigated Pollution Degree is: 2
The unit must be supplied via a SELV source.
The provided Ethernet Connection is only allowed to connect to inhouse networks.
UL/CSA
The investigated Pollution Degree is: 2
Operating system
Windows CE 5.0 (license included)
Software
GALILEO, Visualization software, Engineering
XSOFT-CODESYS-3, PLC-Programming software, Engineering
XSOFT-CODESYS-2, Visualization software, Engineering
XSOFT-CODESYS-2, PLC-Programming software, Engineering
EPAM, Visualization software, Engineering
XSOFT-CODESYS-3, Visualization software, Engineering
XSOFT-CODESYS-3, PLC-Programming software, Engineering
XSOFT-CODESYS-2, Visualization software, Engineering
XSOFT-CODESYS-2, PLC-Programming software, Engineering
EPAM, Visualization software, Engineering
XSOFT-CODESYS-3, Visualization software, Engineering
Mounting method
Flush mounting - Clearance: Width x Height x Depth ≥ 30 mm (1.18")
Flush mounting - Inclination from vertical: ±45° (if using natural convection)
Flush mounting
Flush mounting - Inclination from vertical: ±45° (if using natural convection)
Flush mounting
Display contrast ratio
300:1
Number of slots
1 (for SD-Card)
Display lighting
LED
Dimmable via software
Dimmable via software
Display type
Standard front with standard membrane (fully enclosed)
B/W display, TFT
TFT
B/W display, TFT
TFT
Protection against polarity reversal
Yes, for supply voltage (Siemens MPI optional)
Yes
Yes
Relative humidity
10 - 95 % (non-condensing)
Lifespan
40,000 h (Service life of back-lighting)
Residual ripple
≤ 5 % (input voltage)
Rated control supply voltage
24 V DC (UPOW, -20 %/+25 %)
24 V DC (UAUX, -20 %/+25 %)
24 V DC (UAUX, -20 %/+25 %)
Degree of protection
IP20, rear
IP65
IP65
Luminance intensity
250 cd/m²
Degree of protection (front side)
NEMA 4X
IP65
IP65
Number of colors of the display
32
Vibration resistance
According to IEC/EN 60068-2-6
Processor
RISC CPU, 32 Bit, 400 MHz
RoHs conformity
Yes
Memory
32 kByte internal NVRAM (retained data)
128 MByte internal NAND-Flash (can be used for data backup)
SD Memory Card Slot: SDA Specification 1.00 (External)
64 MByte internal DRAM (OS, Program and data memory)
128 MByte internal NAND-Flash (can be used for data backup)
SD Memory Card Slot: SDA Specification 1.00 (External)
64 MByte internal DRAM (OS, Program and data memory)
Functions
Process default value (input) possible
Additional software components, loadable
Process value representation (output) possible
Additional software components, loadable
Process value representation (output) possible
Touch technology
Touch sensor (glass with foil), Resistive touch protective screen
Glass with film touch sensor
Resistive touch
Glass with film touch sensor
Resistive touch
Model
Insulating enclosure and front plate
Interfaces
RS232 (not galvanically isolated, 9-pin SUB-D plug, UNC)
Ethernet (100Base-TX/10Base-T)
USB 2.0 device (not galvanically isolated)
Ethernet (100Base-TX/10Base-T)
USB 2.0 device (not galvanically isolated)
Voltage dips
≤ 10 ms from rated voltage (24 V DC)
5 ms from undervoltage (19.2 V DC)
5 ms from undervoltage (19.2 V DC)
Number of HW-interfaces (parallel)
0
Number of HW-interfaces (RS-232)
1
Number of HW-interfaces (RS-422)
0
Number of HW-interfaces (RS-485)
0
Number of HW-interfaces (serial TTY)
0
Number of HW-interfaces (USB)
1
Number of HW-interfaces (wireless)
0
Number of interfaces (PROFINET)
0
Number of online/runtime languages
100
Number of password levels
200
Number of pixels (horizontal)
320
Number of pixels (vertical)
240
Number of system buttons
1
Operating temperature - max
50 °C
Operating temperature - min
0 °C
Rated operational current for specified heat dissipation (In)
0 A
Screen size (diagonal)
3.5 in
Static heat dissipation, non-current-dependent Pvs
5 W
Permissible voltage
35 V DC (for a duration of < 100 ms)
18 - 31.2 V DC, battery powered (rated operating voltage -25 %/+30 %)
18.0 - 31.2 V DC, absolute with ripple
19.2 - 30 V DC, effective (rated operating voltage -20 %/+25 %)
18 - 31.2 V DC, battery powered (rated operating voltage -25 %/+30 %)
18.0 - 31.2 V DC, absolute with ripple
19.2 - 30 V DC, effective (rated operating voltage -20 %/+25 %)
Potential isolation
Supply voltage UAUX: no
Power supply: no
Power supply: no
Power consumption
Max. 5 W
5 W
5 W
Protocol
TCP/IP
Other bus systems
MODBUS
EtherNet/IP
Other bus systems
MODBUS
EtherNet/IP
Rated operational voltage
24 V DC (power-supply - safety extra low voltage)
Shock resistance
Mechanical, According to IEC/EN 60068-2-27
| Característica | Valor |
|---|---|
| Tensão de alimentação AC 50 Hz (EF007532) | 0 V |
| Tensão de alimentação AC 60 Hz (EF007533) | 0 V |
| Tensão de alimentação DC (intervalo) (EF007534) | 20.4 V |
| Tipo de tensão de alimentação (EF002991) | DC |
| Consumo (potência em VA) (EF000346) | 5 W |
| Número de interfaces industriais HW Ethernet industrial (EF003020) | 1 |
| Número de interfaces PROFINET (EF006932) | 0 |
| Número de interfaces HW RS-232 (EF003021) | 1 |
| Número de interfaces HW RS-422 (EF003022) | 0 |
| Número de interfaces HW RS-485 (EF003023) | 0 |
| Número de interfaces HW de série TTY (EF003024) | 0 |
| Número de interfaces HW USB (EF003025) | 1 |
| Número de interfaces HW paralelas (EF003026) | 0 |
| Número de interfaces HW sem fio (EF006933) | 0 |
| Número de interfaces HW outras (EF003027) | 0 |
| Com interfaces software (EF003121) | Sim |
| Suporta protocolo EtherCAT (EF017564) | Não |
| Suporta o protocolo TCP/IP (EF003050) | Sim |
| Suporta o protocolo PROFIBUS (EF003052) | Não |
| Suporta o protocolo CAN (EF003053) | Não |
| Suporta o protocolo INTERBUS (EF003054) | Não |
| Suporta o protocolo ASI (EF003051) | Não |
| Suporta o protocolo KNX (EF003055) | Não |
| Suporta o protocolo MODBUS (EF003057) | Sim |
| Suporta o protocolo Data-Highway (EF003058) | Não |
| Suporta o protocolo DeviceNet (EF003059) | Não |
| Suporta o protocolo SUCONET (EF003060) | Não |
| Suporta protocolo LON (EF003017) | Não |
| Suporta o protocolo PROFINET IO (EF007525) | Não |
| Suporta o protocolo PROFINET CBA (EF007524) | Não |
| Suporta o protocolo SERCOS (EF006657) | Não |
| Suporta o protocolo o Foundation Fieldbus (EF007522) | Não |
| Suporta o protocolo Ethernet/IP (EF007521) | Sim |
| Protocolo de suporte à segurança da interface AS no trabalho (EF007519) | Não |
| Suporta o protocolo DeviceNet Safety (EF007520) | Não |
| Suporta o protocolo INTERBUS-Safety (EF006662) | Não |
| Suporta o protocolo PROFIsafe (EF007526) | Não |
| Suporta o protocolo SafetyBUS p (EF007527) | Não |
| Suporta o protocolo outros sistemas de barramento (EF003062) | Sim |
| Rádio padrão Bluetooth (EF007178) | Não |
| Rádio padrão WLAN 802.11 (EF007179) | Não |
| Rádio padrão GPRS (EF008523) | Não |
| Rádio padrão GSM (EF008524) | Não |
| UMTS padrão de rádio (EF008525) | Não |
| Mestre de Link IO (EF007298) | Não |
| Tipo de consola (EF008244) | TFT |
| Com visor a cores (EF003097) | Não |
| Número de cores do ecrã (EF003098) | 32 |
| Número de escalas de cinza/azuis da consola (EF008515) | 32 |
| Diagonal do ecrã (EF002032) | 3.5 inch |
| Número de pixels, horizontal (EF003099) | 320 |
| Número de pixels, vertical (EF003100) | 240 |
| Memória útil do projeto/memória do utilizador (EF003108) | 64000 kByte |
| Com teclado numérico (EF003105) | Sim |
| Com teclado alfanumérico (EF003106) | Sim |
| Número de botões de função programáveis (EF003103) | 0 |
| Número de botões com LED (EF009259) | 0 |
| Número de botões do sistema (EF009260) | 1 |
| Tecnologia de toque (EF010884) | Função de toque resistente |
| Com indicação de mensagem (EF003109) | Sim |
| Com sistema de mensagens (incluindo buffer e confirmação) (EF003110) | Sim |
| Possível representação do valor do processo (saída) possível (EF003111) | Sim |
| Possível valor padrão de entrada (entrada) possível (EF003112) | Sim |
| Com receitas (EF003113) | Sim |
| Número de níveis de senha (EF003114) | 200 |
| Com saída da impressora (EF003115) | Sim |
| Número de idiomas online (EF003116) | 100 |
| Componentes de software adicionais, carregáveis (EF003117) | Sim |
| Grau de proteção (IP), frente (EF003118) | IP65 |
| Grau de proteção (NEMA), parte frontal (EF011961) | 4X |
| Certificado UL classe I para locais perigosos (EF017622) | Não |
| Certificado UL classe II para locais perigosos (EF017625) | Não |
| Certificado UL classe III para locais perigosos (EF017627) | Não |
| Certificado UL divisão I para locais perigosos (EF017628) | Não |
| Certificado UL divisão II para locais perigosos (EF017629) | Não |
| Certificado UL grupo A para locais perigosos (acetileno) (EF017632) | Não |
| Certificado UL grupo B para locais perigosos (hidrogénio) (EF017633) | Não |
| Certificado UL grupo C para locais perigosos (etileno) (EF017635) | Não |
| Certificado UL grupo D para locais perigosos (propano) (EF017636) | Não |
| Certificado UL grupo E para locais perigosos (poeiras metálicas) (EF017637) | Não |
| Certificado UL grupo F para locais perigosos (poeiras carbonáceas) (EF017638) | Não |
| Certificado UL grupo G para locais perigosos (poeiras não condutoras) (EF017639) | Não |
| Temperatura de operação (EF002393) | 0 °C |
| Possível montagem em calha (EF003972) | Não |
| Montagem na parede/montagem direta (EF007020) | Não |
| Adequado para funções de segurança (EF001597) | Não |
| Largura da parte frontal (EF003651) | 136 mm |
| Altura da frente (EF003652) | 100 mm |
| Profundidade incorporada (EF000218) | 25 mm |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| XV-102-B3-35MQR-10-PLC Y7-140013 140013 FR_140017.pdf | 2 Mbytes |
|
Avaliações: (0) ▲
Não há comentários do produto ainda.
Adicionar avaliação
ocultar formulário
| Avaliação: |
|
| Nome: | |
| Email: | |
| Título: | |
| Opinión: | |
| Você recomendaria esse produto para comprar? | |
|
|
|
| Adicionar avaliação | |
Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.
