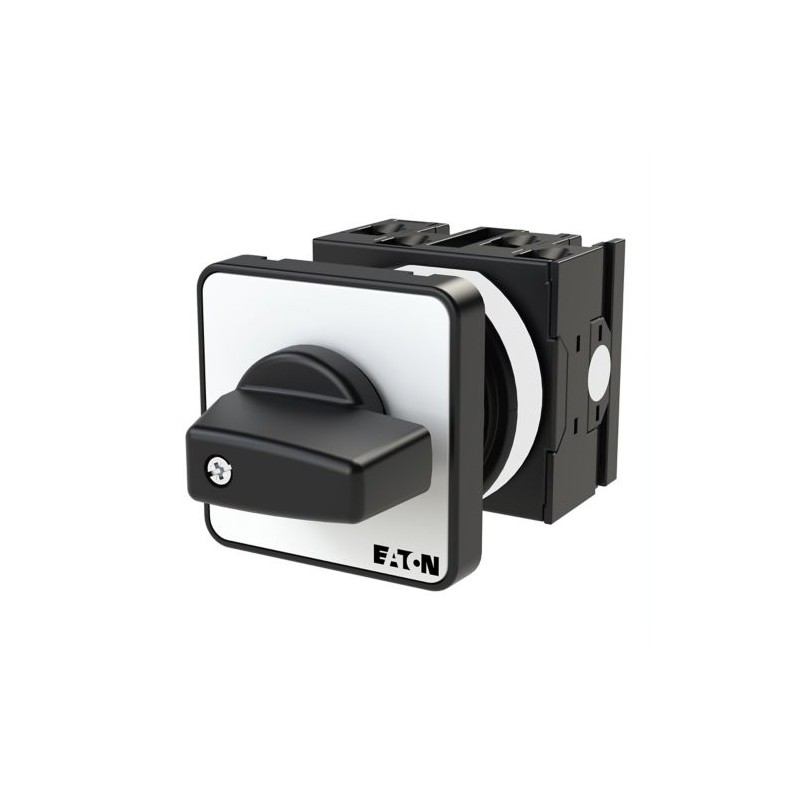

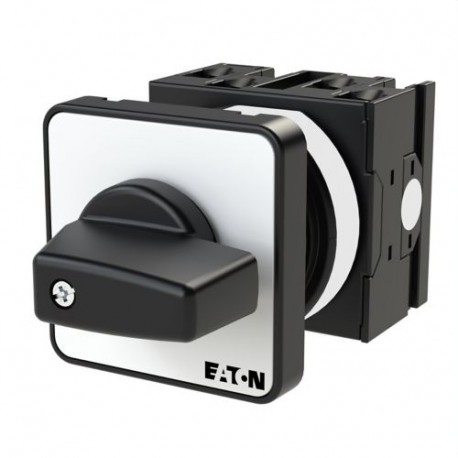

T0-2-15918/E 011479 EATON ELECTRIC interruptores voltímetro, contatos: 4, 20 A, 3 x fase a fase, faceplate: .. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

T0-2-15918/E 011479 EATON ELECTRIC interruptores voltímetro, contatos: 4, 20 A, 3 x fase a fase, faceplate: ..

T0-2-15918/E

011479

EATON-MOELLER

interruptores voltímetro, contatos: 4, 20 A, 3 x fase a fase, faceplate: Fase / Fase, 45 °, mantidos, montagem embutida

Interruptor seletor de voltímetro; 4 pólos; 20-A; 3 x phase-phase; Placa indicadora: Phase/Phase; 45 °; dispositivo de Bloqueio; Montagem embutida

Voltímetro interruptores de seleção, T0, 20 a, para montagem embutida, 2 contato da unidade(s), Contatos: 4, 45 °, se mantém, Sem o 0 (Off) para a posição, Fase/Fase de Projeto, o número de 15918

Mais detalhes


Disjuntores de baixa tensão > Interruptor de voltímetro

Desconexões e Comutadores Cam

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $57.49
Preço unitário: $57.49

Quantidade Preço
1+$57.49
2+$56.04
4+$47.74
6+$44.36
8+$44.08
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Entrega do programa
A gama de produtos
 Opções de controle
Parte do grupo de referência
 T0
Função básica
 Voltímetro chaves seletoras
com preto aderência polegar e placa frontal
Contactos
 4
Grau de Proteção
 Da parte dianteira IP65
Design
 montagem embutida
Contato sequência
função de comutação
 3 x fase-fase
Ângulo de comutação
 ° 45
Comutação de desempenho
 mantida
Sem posição 0 (Desligado)
Placa da frente não.
placa frontal
 Fase/Fase
Classificação do Motor AC-23A, 50 - 60 Hz
400 V
 P kW 5.5
Nominal ininterrupta de corrente
 Euu Um 20
Número de contacto unidades
 contacte unidade(s) 2
Dados técnicos
Geral
Normas
 IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL
Interruptor-seccionador de acordo com a norma IEC/EN 60947-3
Climáticas revisão de texto
 Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambiente
Aberto
 °C -25 - +50
Entre
 °C -25 - +40
Categoria de sobretensão/grau de poluição
 III/3
Tensão de resistência a impuso nominal
 Uimp V AC 6000
Mecânica, resistência ao choque
 g 15
Posição de montagem
 Conforme necessário
Proteção contra contato direto quando acionada a partir da frente (PT 50274)
 Dedo e volta da mão-prova
Contactos
Características elétricas
Tensão nominal de operação
 Ue V AC 690
Nominal ininterrupta de corrente
 Euu Um 20
Nota sobre a nominal ininterrupta corrente !u
 Nominal ininterrupta corrente Iu é especificado para max. seção transversal.
Classificação de carga com operação intermitente, classe 12
AB 25 % DF
 x Ie 2
AB 40 % DF
 x Ie 1.6
AB 60 % DF
 x Ie 1.3
Curto-circuito
Fusível
 Um gG/gL 20
Nominal de curta duração admissível corrente (1 s atuais)
 Eucw Umrms 320
Nota sobre nominal de curta duração admissível corrente lcw
 Corrente para um tempo de 1 segundo
Nominal condicional de curto-circuito corrente
 Qi kA 6
Capacidade de comutação de
na de na
 Um 130
Capacidade nominal de desligamento cos ϕ IEC 60947-3
 Um
230 V
 Um 100
400/415 V
 Um 110
500 V
 Um 80
690 V
 Um 60
Isolamento de segurança EN 61140
entre os contatos
 V AC 440
Atual de perda de calor por contato eue
 W 0.6
Atual de perda de calor por circuito auxiliar Ie(AC-15/230 V)
 CO 0.6
Vida útil mecânica
 Operações x 106 > 0.4
Frequência máxima
 Operações/h 1200
AC
AC-3
Classificação de carga do motor interruptor de
 P kW
220 V 230 V
 P kW 3
230 V Estrela-triângulo
 P kW 5.5
400 V 415 V
 P kW 5.5
400 V Estrela-triângulo
 P kW 7.5
500 V
 P kW 5.5
500 V Estrela-triângulo
 P kW 7.5
690 V
 P kW 4
690 V Estrela-triângulo
 P kW 5.5
Corrente operacional nominal do motor chave de carga
230 V
 Eue Um 11.5
230 V estrela-triângulo
 Eue Um 20
400 V 415 V
 Eue Um 11.5
400 V estrela-triângulo
 Eue Um 20
500 V
 Eue Um 9
500 V estrela-triângulo
 Eue Um 15.6
690 V
 Eue Um 4.9
690 V estrela-triângulo
 Eue Um 8.5
AC-21A
Corrente operacional nominal do interruptor
440 V
 Eue Um 20
AC-23A
Classificação do Motor AC-23A, 50 - 60 Hz
 P kW
230 V
 P kW 3
400 V 415 V
 P kW 5.5
500 V
 P kW 7.5
690 V
 P kW 5.5
Corrente operacional nominal do motor chave de carga
230 V
 Eue Um 13.3
400 V 415 V
 Eue Um 13.3
500 V
 Eue Um 13.3
690 V
 Eue Um 7.6
DC
CC-1, de abertura com Carga parâmetros L/R = 1 ms
Corrente operacional nominal
 Eue Um 10
Tensão por contato par em série
 V 60
DC-21A
 Eue Um
Corrente operacional nominal
 Eue Um 1
Contactos
 Quantidade 1
DC-23A, carga do motor switchL/R = 15 ms
24 V
Corrente operacional nominal
 Eue Um 10
Contactos
 Quantidade 1
48 V
Corrente operacional nominal
 Eue Um 10
Contactos
 Quantidade 2
60 V
Corrente operacional nominal
 Eue Um 10
Contactos
 Quantidade 3
120 V
Corrente operacional nominal
 Eue Um 5
Contactos
 Quantidade 3
240 V
Corrente operacional nominal
 Eue Um 5
Contactos
 Quantidade 5
DC-13, interruptores de Controle L/R = 50 ms
Corrente operacional nominal
 Eue Um 10
Tensão por contato par em série
 V 32
Circuito de controle de segurança de 24 V DC, 10 mA
 Probabilidade de falha HF < 10-5, < 1 falha em operações de 100000
Terminal de capacidades
Sólido ou trançado
 mm2 1 x (1 - 2,5)
2 x (1 - 2,5)
Flexível com virolas DIN 46228
 mm2 1 x (0.75 - 2.5)
2 x (0.75 - 2.5)
Terminais de parafuso
 M3.5
Max. torque de aperto
 Nm 1
Técnico de segurança parâmetros:
Notas
 B10dvalores conforme EN ISO 13849-1, tabela C1
A classificação de dados para tipos de aprovados
Contactos
Tensão nominal de operação
 Ue V AC 600
Nominal ininterrupta de corrente máx.
Principal a realização de caminhos
Uso geral
 EuU Um 16
Contatos auxiliares
Uso Geral
 EuU Um 10
Piloto Dever
 600
P 600
Capacidade de comutação de
Máxima potência do motor
Fase única
120 V CA
 PS 0.5
200 V CA
 PS 1
240 V CA
 PS 1.5
Três fases
200 V CA
 PS 3
240 V CA
 PS 3
480 V CA
 PS 7.5
600 V CA
 PS 7.5
Corrente De Curto-Circuito Classificação
 SCCR
Básica Da Avaliação
 kA 5
max. Fusível
 Um 50
Alta falha de classificação
 kA 10
max. Fusível
 Um 20, Classe A, J
A capacidade do Terminal
Sólido ou condutor flexível com virola
 AWG 18 - 14
Terminais de parafuso
 M3.5
Torque de aperto
 lb-em 8.8
Aprovações
Padrões De Produto UL 508, CSA-C22.2 Nº 14-05; CSA-C22.2 No. 94; IEC/EN 60947-3; marcação CE
UL Arquivo Nº. E36332
UL Controlo de Categoria Nenhuma. NLRV
CSA Arquivo. 12528
CSA Classe Nenhuma. 3211-05
América Do Norte Certificação UL, CSA
Adequado para Ramo de circuitos, adequado como motor desligar
Grau de Proteção IEC: IP65; UL/CSA Tipo 1, 12
