> EATON - MOELLER>Aparelhagem modular - Diversos e acessórios >VLC22-2P 285368 ELECTRIC Base fusíveis, 100A, 2P, 22x58
Produto anterior Próximo produto

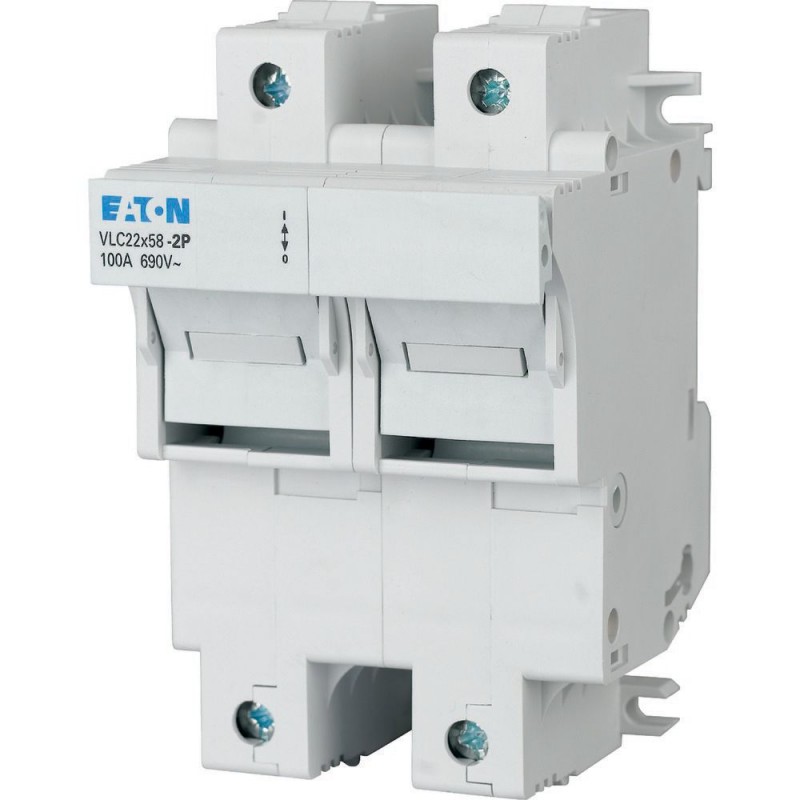

VLC22-2P 285368 EATON ELECTRIC Base fusíveis, 100A, 2P, 22x58 Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

VLC22-2P 285368 EATON ELECTRIC Base fusíveis, 100A, 2P, 22x58

VLC22-2P

285368

EATON-MOELLER

Base fusíveis, 100A, 2P, 22x58

A função de flash indica a explosão do fusível. tensão nominal de operação 690 VAC, adequada para fusíveis cilíndricos com classe de uso gG (gL), aM, selável, passo de condutor duplo possível em ambos os lados

Mais detalhes


Aparelhos elétricos de baixa tensão > Interruptor com fusíveis

Aparelhagem modular - Diversos e acessórios

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Fusível interruptor-seccionador, 100A, 2p, 22x58 tamanho
A função de flash indica o sopro do elo fusível. tensão 690 VCA, adequado para cilíndrica ligações de fusível com a utilização da classe gG (gL), aM, pode ser vedado, com duplo condutor de executar possível em ambos os lados
[

Programa de entrega

Para fusíveis cilíndricos
Até 100
Sem a função de piscar
Tamanho
22 x 58
Número de pólos
2 pólo
,

Dados técnicos

Elétrica
Número de pólos
1P
1P+N
2P
3P
3P+N
Nominal tensão de operação [Ue]
690 V AC
Corrente operacional nominal [eue]
100 A
Nominal condicional de curto-circuito corrente [Ie]
Cem
Frequência nominal [f]
50 Hz
Categoria de utilização
CA 21 B
Nominal de impulso atmosférico tensão [Uimp]
8 kV
Fusível
gG: 9.5, aM: 7 W
Mecânica
Padrão de frente dimensão
45 mm
Gabinete de altura
121 mm
Montagem de largura
36/por pólo mm
Peso
1P 160
1P+N 355
2P 310
3P 480
3P+N 680 g
Montagem
Rápido anexo para o top-hat ferroviário IEC/EN 60715
Grau de proteçãoIntegrada
IP20
Terminais
Elevador terminais
Terminal de capacidadesSólidos
4 - 50 mmDois
Faixa de temperatura
-25 ... +60 °C
Especificado de torque de aperto para os parafusos do terminalTorque de aperto
max. 2,5 Nm
Categoria de sobretensão/grau de poluição
-/1
Faixa de resistência
CTI 400
,

Verificação de projeto como de acordo com a IEC/EN 61439

Corrente operacional nominal especificado para a dissipação de calor [eun]
100 A
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
19 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+55 °C
Zero
,

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Fusível interruptor seccionador (EC001040)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Off-load interruptor, disjuntor, interruptor de controle / Fusível interruptor seccionador ([email protected] [AKF058013])
Versão do interruptor principal
Nenhum
Versão do interruptor de segurança
Sim
Max. nominal tensão de operação Ue CA
690 V
Avaliado permanente de corrente Ui
100 A
Nominal de operação de alimentação em AC-23, 400 V
0 kW
Condicionado nominal corrente de curto-circuito Iq
100 kA
Nominal de curta duração admissível corrente lcw
1.2 kA
Adequado para fusíveis
Número de pólos
Dois
Com proteção de erro
Nenhum
Tipo de conexão elétrica do circuito principal
Conexão a parafuso
Entrada do cabo
Equipado com conectores
Apropriado para a terra de montagem
Sim
Adequado para montagem frontal de 4 furos
Nenhum
Adequado para montagem de barramento
Nenhum
Tipo de elemento de controle
Rocker alavanca
Posição do elemento de controle
Lado frontal
O Motor de acionamento opcional
Nenhum
Motor da unidade integrada
Nenhum
Versão de parada de emergência de instalação
Nenhum
Grau de proteção (IP), airbag lateral
IP20
,

Dimensões

]

ETIM for 285368 Componentes industriais para Baixa Tensão (EC001040)
Característica Valor
Versão de interruptor principal (EF006981) Não
Versão de interruptor de segurança (EF006985) Sim
Máx. tensão nominal de operação Ue CA (EF007355) 690 V
Corrente permanente nominal Iu (EF001389) 100 A
Corrente nominal suportável lcw atual (EF007050) 1.2 kA
Número de polos (EF001391) 2
Com proteção contra erros (EF007384) Não
Tipo de conexão elétrica do circuito principal (EF006819) Ligação com parafuso
Equipado com conectores (EF011696) Não
Adequado para montagem no solo (EF007243) Sim
Adequado para montagem frontal (EF007246) Não
Adequado para montagem em barramento (EF007259) Não
Tipo de elemento de controlo (EF006976) Alavanca basculante
Posição do elemento de atuação (EF009410) Lado frontal
Acionamento do motor opcional (EF007386) Não
Acionamento do motor integrado (EF006697) Não
Versão como instalação de paragem de emergência (EF006959) Não
Grau de proteção (IP), frente (EF003118) IP20

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
