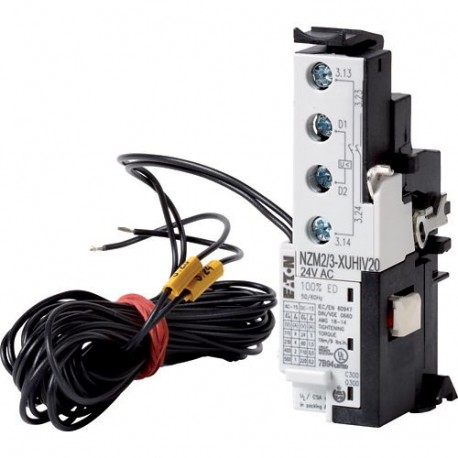

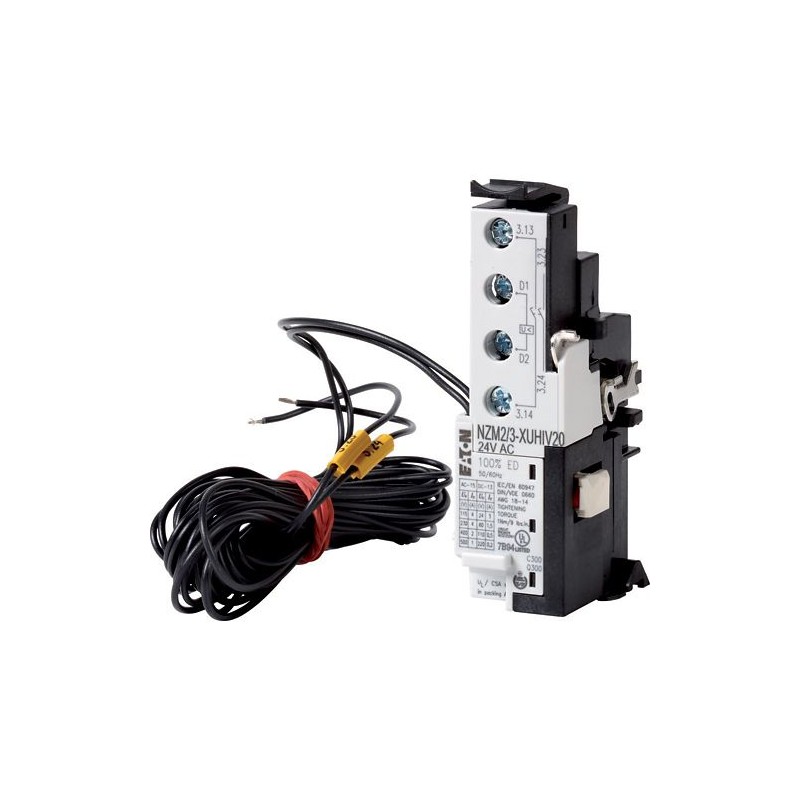

NZM2/3-XUHIV20LK208-240AC 284408 EATON ELECTRIC tensão mínima de disparo + Contato Auxiliar NA antecedência Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

NZM2/3-XUHIV20LK208-240AC 284408 EATON ELECTRIC tensão mínima de disparo + Contato Auxiliar NA antecedência

NZM2/3-XUHIV20LK208-240AC

284408

EATON-MOELLER

tensão mínima de disparo + Contato Auxiliar NA antecedência

Bobina mínima, 208-240VAC +2N/O

Liberação de subtensão, 208-240VAC +2N/OEM

Mais detalhes


Disjuntores de baixa tensão > Bobina de tensão mínima

Acessórios NZM

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $164.82
Preço unitário: $164.82

Quantidade Preço
1+$164.82
2+$150.32
3+$144.43
4+$143.60
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Subtensão, 208-240VAC +2N/Oem
Acessórios opcionais para o disjuntor série NZM oferece um amplo portfólio de opções de aplicação para uso em todo o mundo. A montagem é sempre flexível e fácil graças ao modular a função de grupos. Notas: para intertravamento e despejo de carga circuitos, bem como para início do subtensão no main-se alternar entre aplicativos. Para uso com dispositivos de Parada de Emergência em conjunto com a de emergência-botão de parada. quando o shunt de lançamento é energizado, o contato acidental com os principais contatos do interruptor durante as tentativas de ligar com segurança é impedido. Antecipada de contatos auxiliares em ligar e desligar (manual de operação): aprox. 20ms. Não pode ser usado em conjunto com NZM...-XR.. operador remoto. Subtensão lançamentos não pode ser instalado simultaneamente com NZM..-XHIV.. cedo-fazer contato auxiliar ou NZM..-XA.. shunt de lançamento. Pode ser usado para: NZM2(-4), N(N/S)2(-4), NZM3(-4), N(N/S)3(-4)

Programa de entrega

A gama de produtos
Acessórios
Acessórios
Subtensão
Acessórios
Subtensão com início-faça contato auxiliar
Padrão/Aprovação
UL/CSA, IEC
Construção de tamanho
NZM2/3
Descrição
Subtensão com início 2-fazer contatos auxiliares, por exemplo, para os fazer ligação de subtensão no interruptor principal de aplicações, bem como para intertravamento e a limitação de carga circuitos.
Para uso com dispositivos de parada de emergência em ligação com uma situação de emergência-botão de parada.
Quando o sob-tensão de viagem é desligada, o contato acidental com o disjuntor principal de contatos é impedida quando ligado.
Antecipada de contatos auxiliares em ligar e desligar (manual de operação): aprox. 20 ms
Não pode ser usado em conjunto com NZM...-XR... operador remoto.
Subtensão lançamentos não pode ser instalado simultaneamente com NZM...-XHIV... cedo-fazer contato auxiliar ou NZM...XA... shunt de lançamento.
Tipo de ligação
Terminais de bobina com 3 m de perder a conexão de cabos
O contato auxiliar de terminais de fio para bloco terminal
Contatos auxiliares
com duas cedo-fazer contatos auxiliares
Nominal tensão de controle [Us]
208 - 240 V, 50/60 Hz V
Para uso com
NZM2(-4), N(S)2(-4)
NZM3(-4), N(S)3(-4)

Dados técnicos

Subtensão
Nominal tensão de controle [Us]CA [Us]
208-240 V AC
Nominal tensão de controle [Us]Nominal tensão de controle [Us]
208 - 240 V, 50/60 Hz V
Faixa de operaçãoQueda de tensão
0.35 - 0,7 x Us
Faixa de operaçãoPick-up de tensão [x Uc]
0.85 - 1.1
Consumo de potênciaACPick-up AC
1.5 VA
Consumo de potênciaACVedação CA
1.5 VA
Consumo de potênciaDCPick-up DC
0,8 W
Consumo de potênciaDCVedação DC
0,8 W
Abertura máxima de atraso (tempo de resposta até a abertura dos contatos principais)
19 ms
Mínimo de tempo do comando
10 - 15 ms
Terminal de capacidades
Sólido ou condutor flexível, com virola
1 x (0,75 - 2,5)
2 x (0,75 - 2,5) mmDois
1 x (18 a 14)
2 x (18 ... 14) AWG

Verificação de projeto como de acordo com a IEC/EN 61439

IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Sob a tensão da bobina (EC001022)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / desarme por Subtensão ([email protected] [AKF015013])
Avaliado controle de tensão de alimentação Nos no AC 50HZ
208 - 240 V
Avaliado controle de tensão de alimentação Nos no AC 60HZ
208 - 240 V
Avaliado controle de tensão de alimentação-Nos em DC
0 - 0 V
Tipo de tensão para acionamento
AC
Tipo de conexão elétrica
Conexão a parafuso
Número de contatos como contato normalmente aberto
Dois
Número de contatos como contato normalmente fechado
Zero
Número de contatos como contato
Zero
Atraso
Nenhum
Apropriados para a alimentação de disjuntor
Sim
Adequado para fora da chave de carga
Sim
Adequado para interruptor de proteção do motor
Nenhum
Adequado para relé de sobrecarga
Nenhum

Aprovações

Padrões De Produto
UL489; CSA-C22.2 Nº 5-09; IEC60947, a marcação CE
UL Arquivo Nº.
E140305
UL Controlo de Categoria Nenhuma.
DIHS
CSA Arquivo.
022086
CSA Classe Nenhuma.
1437-01
América Do Norte Certificação
UL, CSA
