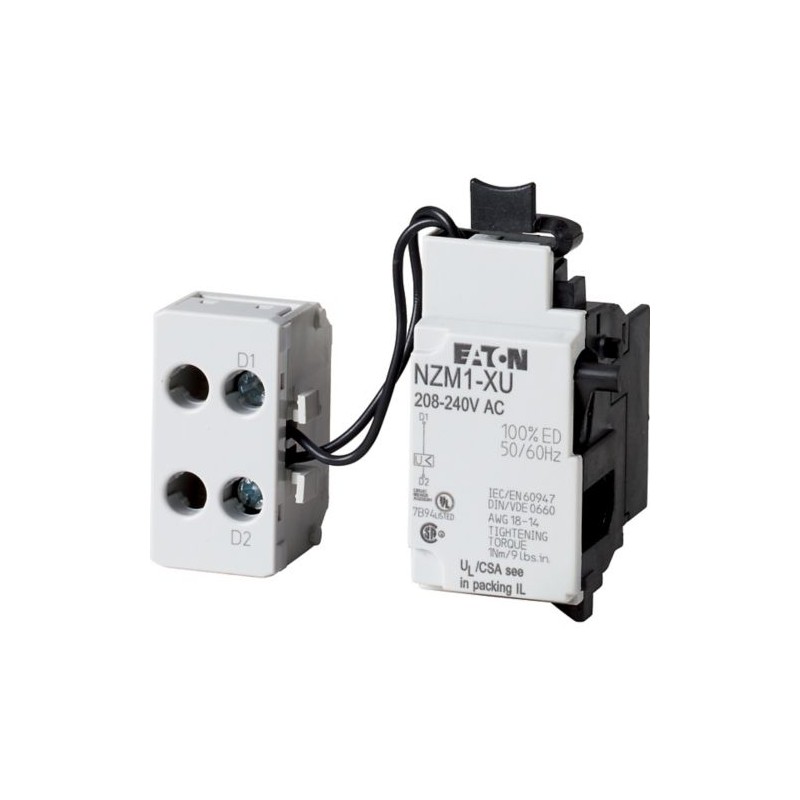

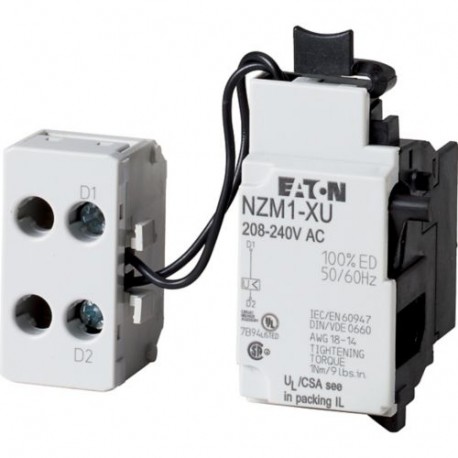

NZM1-XU208-240AC 259442 Y7-259442 EATON ELECTRIC NZM1XU208-240AC mínimo bobina Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

NZM1-XU208-240AC 259442 Y7-259442 EATON ELECTRIC NZM1XU208-240AC mínimo bobina

NZM1-XU208-240AC

259442

Y7-259442

EATON-MOELLER

NZM1XU208-240AC mínimo bobina

Bobina mínima, 208-240VAC

Eaton Moeller series NZM - Molded Case Circuit Breaker. Undervoltage release, 208-240VAC, 1

Acessórios opcionais para a série de disjuntores A NZM oferece uma ampla gama de opções de aplicação para uso em todo o mundo. A instalação é sempre flexível e simples graças aos grupos de funções modulares. Notas: Desconexão não retardada do disjuntor NZM ou do interruptor-seccionador N quando a tensão de controle cai abaixo de 35-70% US. Para uso com dispositivos de parada de emergência em conjunto com o botão de parada de emergência. Quando o baixo voltage liberação é desenergizada, o contato acidental com os contatos principais do switch durante as tentativas de inicialização é evitado com segurança. Os gatilhos de subtensão não podem ser instalados simultaneamente com o NZM. -XHIV.. contato auxiliar antecipado ou NZM. -XA.. Liberação de desvio. Pode ser usado para: NZM1 (-4), N (N/O) 1 (-4)

Mais detalhes


Aparelhos elétricos de baixa tensão > Bobina de tensão mínima

NZM Molded Case Automatic Switches

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $159.89
Preço unitário: $159.89
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

geralmente comprados juntos

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller series NZM release
Catalog Number
259442
EAN
4015082594428
Product Length/Depth
37 mm
Product Height
66 mm
Product Width
32 mm
Product Weight
0.072 kg
Compliances
IEC
UL/CSA
RoHS conform
Certifications
UL489
CSA (File No. 22086)
CE marking
UL (File No. E140305)
IEC60947
UL (Category Control Number DIHS)
CSA-C22.2 No. 5-09
CSA (Class No. 1437-01)
UL listed
CSA certified
Model Code
NZM1-XU208-240AC

Dados técnicos - elétricos

Voltage type
AC
Rated control voltage (relay contacts)
240 V AC
208 V AC
Rated control supply voltage
208 - 240 V 50/60 Hz
Rated control supply voltage (Us) at AC, 50 Hz - min
208 V
Rated control supply voltage (Us) at AC, 50 Hz - max
240 V
Rated control supply voltage (Us) at AC, 60 Hz - min
208 V
Rated control supply voltage (Us) at AC, 60 Hz - max
240 V
Rated control supply voltage (Us) at DC - min
0 V
Rated control supply voltage (Us) at DC - max
0 V
Voltage tolerance - min
.85
Voltage tolerance - max
1.1
Drop-out voltage of undervoltage release AC/DC - min
0.35 x Us
Drop-out voltage of undervoltage release AC/DC - max
0.7 x Us
Power consumption
0.8 W (sealing DC)
1.5 VA (sealing AC)
Pick-up power consumption at AC (undervoltage release)
1.5 VA
Pick-up power consumption at DC (undervoltage release)
0.8 W
Reaction time
19 ms
Minimum command time - min
10 ms
Minimum command time - max
15 ms
Electric connection type
Screw connection

Dados técnicos - comunicação

Rated control voltage (relay contacts)
240 V AC
208 V AC
Rated control supply voltage
208 - 240 V 50/60 Hz
Rated control supply voltage (Us) at AC, 50 Hz - min
208 V
Rated control supply voltage (Us) at AC, 50 Hz - max
240 V
Rated control supply voltage (Us) at AC, 60 Hz - min
208 V
Rated control supply voltage (Us) at AC, 60 Hz - max
240 V
Rated control supply voltage (Us) at DC - min
0 V
Rated control supply voltage (Us) at DC - max
0 V
Voltage tolerance - min
.85
Voltage tolerance - max
1.1
Drop-out voltage of undervoltage release AC/DC - min
0.35 x Us
Drop-out voltage of undervoltage release AC/DC - max
0.7 x Us
Power consumption
0.8 W (sealing DC)
1.5 VA (sealing AC)
Pick-up power consumption at AC (undervoltage release)
1.5 VA
Pick-up power consumption at DC (undervoltage release)
0.8 W
Reaction time
19 ms
Minimum command time - min
10 ms
Minimum command time - max
15 ms
Electric connection type
Screw connection

Dados técnicos - mecânicos

Number of contacts (change-over contacts)
0
Number of contacts (normally closed contacts)
0
Number of contacts (normally open contacts)
0
Connection type
With terminal block on the left-hand switch side

ETIM for 259442 Componentes industriais para Baixa Tensão (EC001022)
Característica Valor
Tensão de alimentação de corrente nominal de 50 Hz AC (EF003978) 208 V
Tensão de alimentação de corrente nominal de 60 Hz CA (EF003979) 208 V
Tensão de alimentação de corrente nominal DC (EF003980) 0 V
Tipo de tensão para atuação (EF008242) AC
Acabamento da conexão elétrica (EF003961) Ligação com parafuso
Número de contatos como contato normalmente aberto (EF008256) 0
Número de contatos como contato normalmente fechado (EF008255) 0
Número de contatos como inversores (EF008257) 0
Retardado (EF001541) Não
Adequado a disjuntor (EF005863) Não
Adequado para interruptor de descarga (EF001543) Sim
Adequado para um interruptor de proteção do motor (EF005826) Não
Adequado para relé de sobrecarga (EF001545) Não
