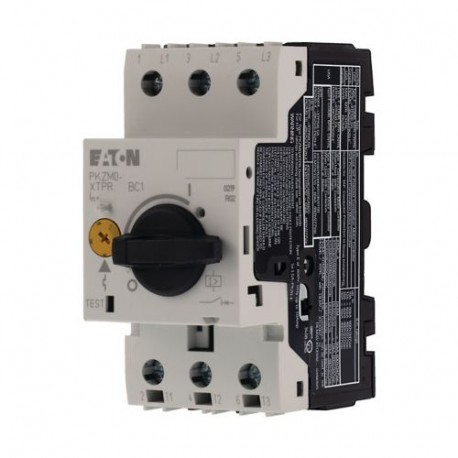

PKZM0-6,3-T 088915 EATON MOELLER Transformer-protective circuit-breaker, 3p, Ir 4-6.3A, screw connection Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

PKZM0-6,3-T 088915 EATON MOELLER Transformer-protective circuit-breaker, 3p, Ir 4-6.3A, screw connection

PKZM0-6,3-T

088915

EATON - MOELLER

Disponível

Envio hoje

Transformer-protective circuit-breaker, 3p, Ir=4-6.3A, screw connection

Mais detalhes


Disjuntor Do Motor

Motor Protective Circuit Breakers PKZ - EATON - MOELLER

Transformer-protective circuit-breakers PKZM0-..-T - EATON - MOELLER

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

QuantidadePreço
1+33,65 €
3+32,00 €
6+31,21 €
9+30,82 €
12+30,57 €
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Produtos relacionados

Mais informação



Entrega do programa
A gama de produtos
  PKZM0...T transformador de proteção de circuitos disjuntores de até 25 Um
Função básica
  Proteção de transformadores


Para a proteção de transformadores com uma alta corrente de partida
pode ser snap-equipado com a norma IEC/EN 60715 top-hat ferroviário, com 7.,5 ou 15 mm de altura
A falha de uma fase de sensibilidade a norma IEC/EN 60947-4-1, VDE 0660 parte 102.
Dados técnicos
Geral
Normas
  IEC/EN 60947, VDE 0660
Climáticas revisão de texto
  Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambiente

Armazenamento
ϑ°C-40 - +80
Aberto
 °C-25 - +55
Entre
 °C- 25 - 40
Posição de montagem

Dados técnicos para verificação de projeto

Corrente operacional nominal especificado para dissipação de calor
EunUm6.3
Dissipação de calor por pólo, dependente da corrente
PvidW0
Equipamento de dissipação de calor, dependente da corrente
PvidW4.94
Estática dissipação de calor, não-dependente da corrente
PvsW0
A capacidade de dissipação de calor
PdissW0
Temperatura de funcionamento min.
 °C-25
Temperatura de funcionamento max.
 °C55
IEC/EN 61439 de verificação de projeto

10.2 Resistência dos materiais e de peças

10.2.2 resistência à Corrosão
  Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
  Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
  Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
  Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
  Atende a norma de produto.
10.2.5 de Elevação
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
  Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
  Atende a norma de produto.
10.5 Proteção contra choque elétrico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
  É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
  É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento

10.9.2 a freqüência elétrica de força
  É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
  É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
  É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
  O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
  O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0(Mostra)(Ocultar recursos)
De baixa tensão industrial componentes (EG000017) / Poder do disjuntor para trafo/gerador/instalação prot. (EC000228)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / disjuntor para poder transformador, gerador e sistema de proteção ([email protected] [AJZ716010])
Avaliado permanente de corrente Ui
 Um6.3
Tensão nominal
 V690 - 690
Nominal de interrupção de curto-circuito capacidade lcu em 400 V, 50 Hz
 kA150
Sobrecarga de lançamento configuração atual
 Um4 - 6.3
Faixa de ajuste de curto prazo atrasada curto-circuito lançamento
 Um0 - 0
Faixa de ajuste de tempo de desarme sem curto-circuito lançamento
 Um141 - 141
Integrado de proteção contra falha de aterramento
  Nenhum
Tipo de conexão elétrica do circuito principal
  Conexão a parafuso
Construção de dispositivos
  -
Adequado para calha DIN (cartola trilho de montagem
  Sim
Trilho DIN (cartola trilho de montagem opcionais
  Sim
Número de contatos auxiliares como contato normalmente fechado
  0
Número de contatos auxiliares como contato normalmente aberto
  0
Número de contatos auxiliares como contato
  0
Desligado indicador disponível
  Sim
Com menos de liberação de tensão
  Nenhum
Número de pólos
  3
A posição de conexão para o principal circuito de corrente
  -
Tipo de elemento de controle
  Ativar o botão
Completo do dispositivo com unidade de proteção
  Sim
Motor da unidade integrada
  Sim
O Motor de acionamento opcional
  Nenhum
Grau de proteção (IP)
  IP20
Aprovações
Especialmente concebido para a América do Norte  Nenhum
Características
IL03407010Z (AWA1210-2138) do Motor-proteção do disjuntor

>
>
>>

Datasheet - PDF

Title:Language:Size:Type:
pdf-XTPT6P3BC1NL Transformer-protective circuit-breaker, 3p, Ir4-6.3A, screw connectio - EATON - PKZM0-6,3-T -English581 Kbytespdf-XTPT6P3BC1NL Transformer-protective circuit-breaker, 3p, Ir4-6.3A, screw connectio - EATON - PKZM0-6,3-T -
