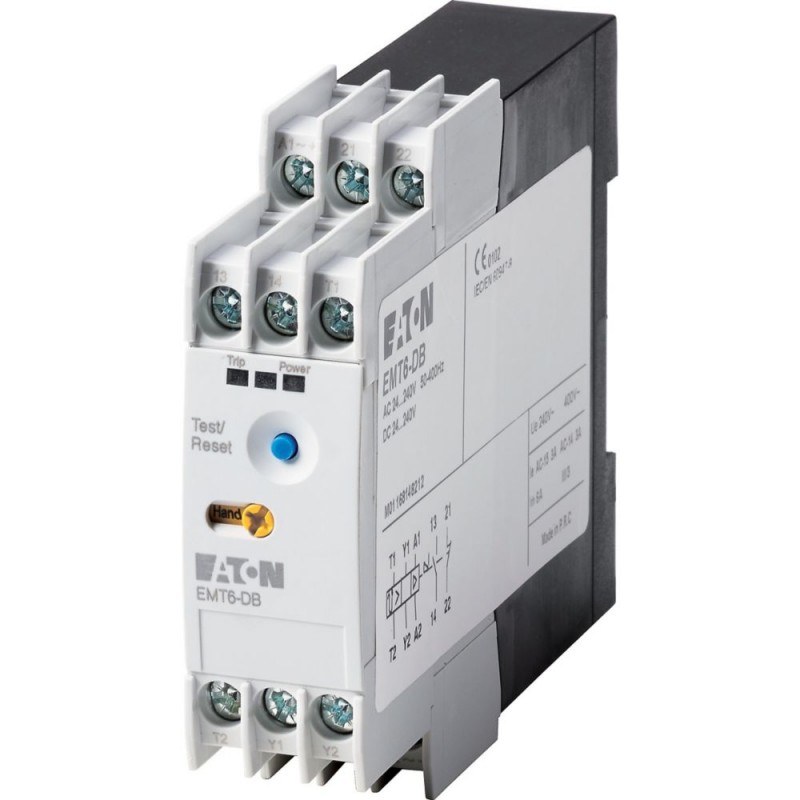

EMT6-DB 066167 EATON MOELLER relé termistor Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

EMT6-DB 066167 EATON MOELLER relé termistor

EMT6-DB

066167

EATON - MOELLER

Disponível

Envio hoje

relé termistor

Mais detalhes


Contatores

Thermistor Overload Relay EMT6 - EATON - MOELLER

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

Quantidade Preço
1+$82.06
2+$79.26
3+$77.92
4+$77.08
6+$76.32
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).


Produtos relacionados

Mais informação



Entrega do programa
A gama de produtos
    EMT6 termistor do relé de sobrecarga para proteção da máquina
Função
    Chave seletora com/sem reset manual
Para manual ou remoto de reposição
Botão de teste
Rede de alimentação e o LED de indicação de falha
Corrente operacional nominal

AC-15

240 V
Eue Um 3
CA--14

300 V
Eue Um 3
400 V
Eue Um 3

    Valor aplica-se começando com o lançamento 001.
corrente térmica convencional
Euth Um 6
Nominal tensão de controle
Us V 24 - 240 V 50 - 400 Hz
24 - 240 V DC
Notasna de na

Observar o manual de MN03407006Z-DE/PT.

Pode ser snap montado sobre uma top-hat ferroviário, a norma IEC/EN 60715.

Dados técnicos
Geral
Normas
    IEC/EN 60947, VDE 0660, EN 55011
Climáticas revisão de texto
    Calor úmido, constante, IEC 60068-2-78; calor Úmido, cíclico, IEC 60068-2-30
Temperatura ambiente

Aberto
  °C -25 - +60
Entre
  °C - 25 - 45
Armazenamento
  °C - 45 - 85
Posição de montagem
    Conforme necessário
Peso
  kg 0.15
Choque mecânico resistência à meia-sinusoidal choque de 10 ms IEC 60068-2-27
  g 10
Grau de Proteção
    IP20
Proteção contra contato direto quando acionada a partir da frente (PT 50274)
    Dedo e volta da mão-prova
Isolamento de segurança EN 61140

entre os contatos
  V AC 250
entre os contatos e a fonte de alimentação
  V AC 250
Auxiliar de controle e circuitos de
Tensão de resistência a impuso nominal
Uimp V AC 4000
Tensão de resistência a impuso nominal
Uimp V AC 6000

    Valor aplica-se começando com o lançamento 001.
Categoria de sobretensão/grau de poluição
    III/3
Terminal capacidades Auxiliar e circuitos de controle

Sólidos
  mm2 1 x (0.5 - 2.5)
2 x (0.5 - 1.5)
Flexível com virola
  mm2 1 x (0.5 - 2.5)
2 x (0.5 - 1.5)
Sólido ou trançado
  AWG 20 - 14
Terminais de parafuso
    M3.5
Torque de aperto
  Nm 1.2
Ferramentas

Chave de fenda Pozidriv
  Tamanho 2
Chave de fenda padrão
  mm 1 x 6
Auxiliar de circuito de alimentação
Tensão de isolamento nominal
Ueu V 300
Tensão de isolamento nominal
Ueu V 400

    Valor aplica-se começando com o lançamento 001.
Corrente operacional nominal
Eue Um
CA--14

Fazer contato

300 V
Eue Um 3
380 V400 V415 V
Eue Um 3

    Valor aplica-se começando com o lançamento 001.
Quebrar o contato

300 V
Eue Um 3
380 V400 V415 V
Eue Um 3

    Valor aplica-se começando com o lançamento 001.
AC-15

Fazer contato

220 V230 V240 V
Eue Um 3
300 V
Eue Um 1
380 V400 V415 V
Eue Um 1

    Valor aplica-se começando com o lançamento 001.
Quebrar o contato

220 V230 V240 V
Eue Um 3
300 V
Eue Um 1
380 V400 V415 V
Eue Um 1

    Valor aplica-se começando com o lançamento 001.
Max. proteção de curto-circuito do dispositivo

Fusível
gG/gL Um 6
Circuito de controle
Tensão de isolamento nominal
Ueu V 240
Tensão nominal de operação
Ue V 240
Pick-up e drop-out valores
  x Ue 0.85 - 1.1
Consumo de potência

AC
  VA 3.5
DC
  W 2
Viagem a aprox.
  na de na 3600
Recuperação de aprox.
  na de na 1600
Compatibilidade eletromagnética (EMC)
A descarga eletrostática (ESD)

norma aplicada
    IEC/EN 61000-4-2
A descarga de ar
  kV 8
Contato descarga
  kV 6
Campos eletromagnéticos (RFI)

norma aplicada
    IEC/EN 61000-4-3

  V/m De 80 a 1000 MHz: 10
1.4 - 2 GHz: 3
2.0 - 2.7 GHz: 1
Rádio supressão de interferência
    EN 55011
Classe B
Explosão
  kV Cabos de alimentação: 2
Os cabos de sinal: 1
de acordo com a norma IEC/EN 61000-4-4
poder de pulsos (Surto)
    2 kV (simétricas)
4 kV (assimétrico)
de acordo com a norma IEC/EN 61000-4-5
Imunidade a linha-interferência conduzida para (IEC/EN 61000-4-6)
  V 10
Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos para verificação de projeto

Temperatura de funcionamento min.
  °C -25
Temperatura de funcionamento max.
  °C 60
Dados técnicos ETIM 6.0(Mostra)(Ocultar recursos)
Relés (EG000019) / Temperatura relé de monitoração (EC001446)
De engenharia elétrica, automação, controle de processo / engenharia de Baixa tensão interruptor de tecnologia / equipamentos de Monitoramento (de baixa tensão, com tecnologia de chaveamento) / Temperatura do equipamento de monitorização ([email protected] [AKF104011])
Tipo de conexão elétrica
    Conexão a parafuso
Avaliado controle de tensão de alimentação Nos no AC 50HZ
  V 24 - 240
Avaliado controle de tensão de alimentação Nos no AC 60HZ
  V 24 - 240
Avaliado controle de tensão de alimentação-Nos em DC
  V 24 - 240
Tipo de tensão para acionamento
    AC/DC
Com destacável grampos
    Nenhum
Número de circuitos de medição
    1
Erro de registro possível
    Nenhum
Reset externo possível
    Sim
Número de contatos como contato normalmente fechado
    1
Número de contatos como contato normalmente aberto
    1
Número de contatos como contato
    0
Largura
  mm 23
Altura
  mm 84
Profundidade
  mm 104
Aprovações
Padrões De Produto     UL 508, CSA-C22.2 Nº 14; IEC/EN 60947-8; marcação CE
UL Arquivo Nº.     E29184
UL Controlo de Categoria Nenhuma.     NKCR
CSA Arquivo.     12528
CSA Classe Nenhuma.     3211-03
América Do Norte Certificação     UL, CSA
Especialmente concebido para a América do Norte     Nenhum
Max. Tensão Nominal     600 V CA
Grau de Proteção     IEC: IP20, UL/CSA Tipo: -
Características
IL03407100Z (AWA2327-1454) termistor do relé de sobrecarga para proteção da máquina

>
>>
