> EATON - MOELLER>Desconexões e Comutadores Cam>TM-3-SOND-ERSTBESTELLUNG/EZ 208266 Y7-208266 ELECTRIC came especial, Iu: 10A 440V AC-21
ANUNCIAR
Produto anterior Próximo produto

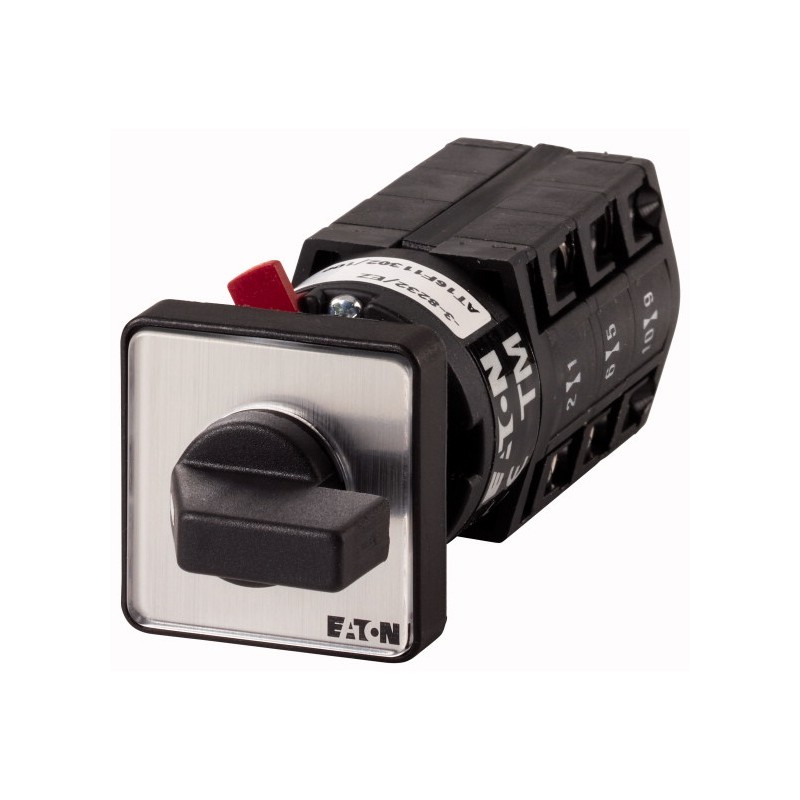

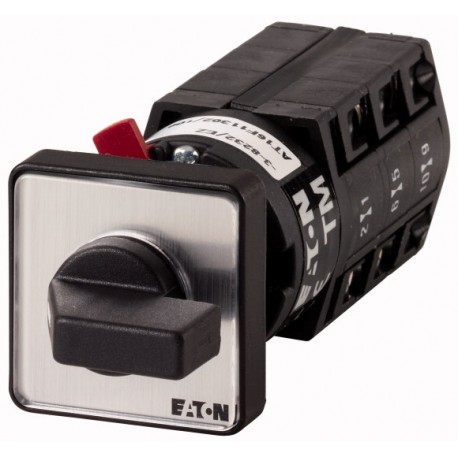

TM-3-SOND-ERSTBESTELLUNG/EZ 208266 Y7-208266 EATON ELECTRIC came especial, Iu: 10A 440V AC-21 Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

TM-3-SOND-ERSTBESTELLUNG/EZ 208266 Y7-208266 EATON ELECTRIC came especial, Iu: 10A 440V AC-21

TM-3-SOND-ERSTBESTELLUNG/EZ

208266

Y7-208266

EATON-MOELLER

came especial, Iu: 10A 440V AC-21

Interruptor especial de 3 polos 10 A Flush mount com fixação

Interruptor não padrão, TM, 10 A, Suporte central, 3 unidades de contato, versão de forma personalizada, mini interruptores rotativos TM, pedido pela primeira vez

Interruptor não padronizado, Gama de produtos: Interruptor não padronizado, Normas: IEC/EN 60947, VDE 0660, Interruptor de controle de acordo com IEC/EN 60947-5-1, Interruptor auxiliar de acordo com IEC/EN 60947-5-1, Referência do grupo de peças: TM, versão personalizada de acordo com a forma, Mini interruptores rotativos TM, primeiro pedido, Grau de proteção: Frontal IP65, Projeto: montagem central, 3 unidade(s) de contato(s), Corrente nominal ininterrupta: Iu= 10 A

Mais detalhes


Aparelhos elétricos de baixa tensão > Interruptor de controle

Desconexões e Comutadores Cam

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $153.65
Preço unitário: $153.65
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Não-padrão, TM, 10 A, centro montagem, 3 entre em contato com a unidade(s), versão personalizada de acordo com o formato, TM mini seccionadoras, fazendo um pedido para o primeiro tempo
Não-chave padrão, a gama de Produtos: Não-chave padrão, as Normas: IEC/EN 60947, VDE 0660, interruptor de Controle como de acordo com a IEC/EN 60947-5-1, interruptor Auxiliar, conforme a norma IEC/EN 60947-5-1, Parte de grupo de referência: TM, versão personalizada de acordo com o formato, TM mini seccionadoras, ordenando que, pela primeira vez, Grau de Proteção Frontal IP65, Projeto: centro de montagem, 3 entre em contato com a unidade(s), Nominal ininterrupta corrente: Ui= 10 A

Programa de entrega

A gama de produtos
Não-chave padrão
Parte do grupo de referência
TM
Notas
versão personalizada de acordo com o formato
Não-padrão, a fim
TM mini seccionadoras, fazendo um pedido para o primeiro tempo
Grau de Proteção
Da parte dianteira IP65
Design
centro de montagem
000Z081
Classificação do Motor AC-23A, 50 - 60 Hz [P]
400 V [P]
3 kW
Nominal ininterrupta de corrente [Iu]
10 Um
Nota sobre a nominal ininterrupta corrente !u
Nominal ininterrupta corrente Iué especificado para max. seção transversal.
Número de contacto unidades
3 entre em contato com a unidade(s)

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
10 Um
Dissipação de calor por pólo, dependente da corrente [Pvid]
0.15 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+50 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Resistência aos raios UV somente em conexão com o escudo protetor.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / interruptor de Controle (EC002611)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Off-load interruptor, disjuntor, interruptor de controlo / Controle switch ([email protected] [ACN998011])
Interruptor do tipo
Número de pólos
Zero
Max. nominal tensão de operação Ue CA
500 V
Avaliado permanente de corrente Ui
10 Um
Número de posições de interruptor
Zero
Com posição 0 (desligado)
Nenhum
Com a retração 0-posição
Nenhum
Construção de dispositivos
Construído-em dispositivo
Largura em número de modular espaçamentos
Zero
Apropriado para a terra de montagem
Nenhum
Adequado para montagem frontal de 4 furos
Sim
Adequado para instalação de quadro de distribuição
Nenhum
Adequado para intermediário de montagem
Nenhum
Completo do dispositivo em habitação
Nenhum
Tipo de elemento de controle
Alternância
Protecção frontal tamanho
30 x 30 mm
Grau de proteção (IP), airbag lateral
IP65
Grau de proteção (NEMA), airbag lateral
Outros

Dimensões

115X343
115X351
Chave de bloqueio do funcionamento do mecanismo de
115X073
Porta de perfuração dimensões
Perfuração dimensões: quer 16.2 mm = sem redução ≙ RMQ16 ou 22,3 mm = com redução ≙ RMQ Titan

ETIM for 208266 Low-voltage industrial controls and switchgear (EC002611)
Característica Valor
Type of switch (EF003496)
Number of poles (EF001391) 0
Max. rated operation voltage Ue AC (EF007355) 500 V
Rated permanent current Iu (EF001389) 10 A
Number of switch positions (EF000231) 0
With zero (off) position (EF001416) false
With retraction in 0-position (EF002428) false
Device construction (EF008240) Built-in device
Width in number of modular spacings (EF002950) 0
Suitable for floor mounting (EF007243) false
Suitable for front mounting (EF007246) true
Suitable for distribution board installation (EF007262) false
Suitable for intermediate mounting (EF007264) false
Complete device in housing (EF007317) false
Type of control element (EF006976) Wing knob
Front shield size (EF007176) 30x30 mm
Degree of protection (IP), front side (EF003118) IP65
Degree of protection (NEMA), front side (EF011961) 12

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON SAFE SWITCHING EN.pdf 935 Kbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
